实验报告利用ArcGIS制作上海地图的基本过程

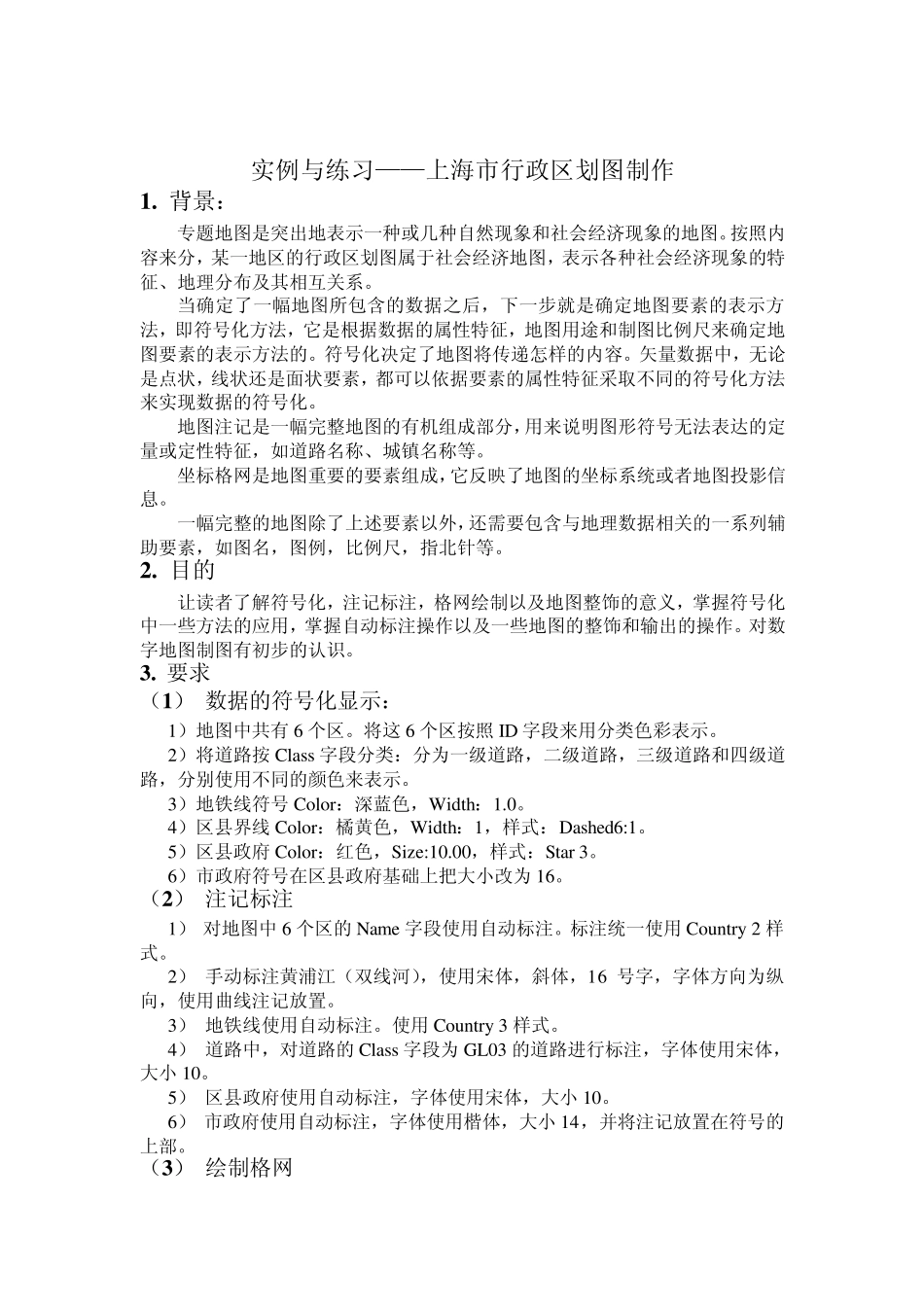

实验报告 利用ArcGIS制作上海地图的基本过程 班级： 测绘 1011 姓名： 张 晋 学号： 1020115130 实例与练习——上海市行政区划图制作 1 . 背景： 专题地图是突出地表示一种或几种自然现象和社会经济现象的地图。按照内容来分，某一地区的行政区划图属于社会经济地图，表示各种社会经济现象的特征、地理分布及其相互关系。 当确定了一幅地图所包含的数据之后，下一步就是确定地图要素的表示方法，即符号化方法，它是根据数据的属性特征，地图用途和制图比例尺来确定地图要素的表示方法的。符号化决定了地图将传递怎样的内容。矢量数据中，无论是点状，线状还是面状要素，都可以依据要素的属性特征采取不同的符号化方法来实现数据的符号化。 地图注记是一幅完整地图的有机组成部分，用来说明图形符号无法表达的定量或定性特征，如道路名称、城镇名称等。 坐标格网是地图重要的要素组成，它反映了地图的坐标系统或者地图投影信息。 一幅完整的地图除了上述要素以外，还需要包含与地理数据相关的一系列辅助要素，如图名，图例，比例尺，指北针等。 2 . 目的 让读者了解符号化，注记标注，格网绘制以及地图整饰的意义，掌握符号化中一些方法的应用，掌握自动标注操作以及一些地图的整饰和输出的操作。对数字地图制图有初步的认识。 3 . 要求 （1 ） 数据的符号化显示： 1）地图中共有 6 个区。将这 6 个区按照 ID 字段来用分类色彩表示。 2）将道路按 Class 字段分类：分为一级道路，二级道路，三级道路和四级道路，分别使用不同的颜色来表示。 3）地铁线符号 Color：深蓝色，Width：1.0。 4）区县界线 Color：橘黄色，Width：1，样式：Dashed6:1。 5）区县政府 Color：红色，Size:10.00，样式：Star 3。 6）市政府符号在区县政府基础上把大小改为 16。 （2 ） 注记标注 1） 对地图中 6 个区的 Name 字段使用自动标注。标注统一使用 Country 2 样式。 2） 手动标注黄浦江（双线河），使用宋体，斜体，16 号字，字体方向为纵向，使用曲线注记放置。 3） 地铁线使用自动标注。使用 Country 3 样式。 4） 道路中，对道路的 Class 字段为 GL03 的道路进行标注，字体使用宋体，大小 10。 5） 区县政府使用自动标注，字体使用宋体，大小 10。 6） 市政府使用自动标注，字体使用楷体，大小 14，并将注记放置在符号的上部。 （3 ） 绘制格网 使用索引参考格网，使用默认设...
