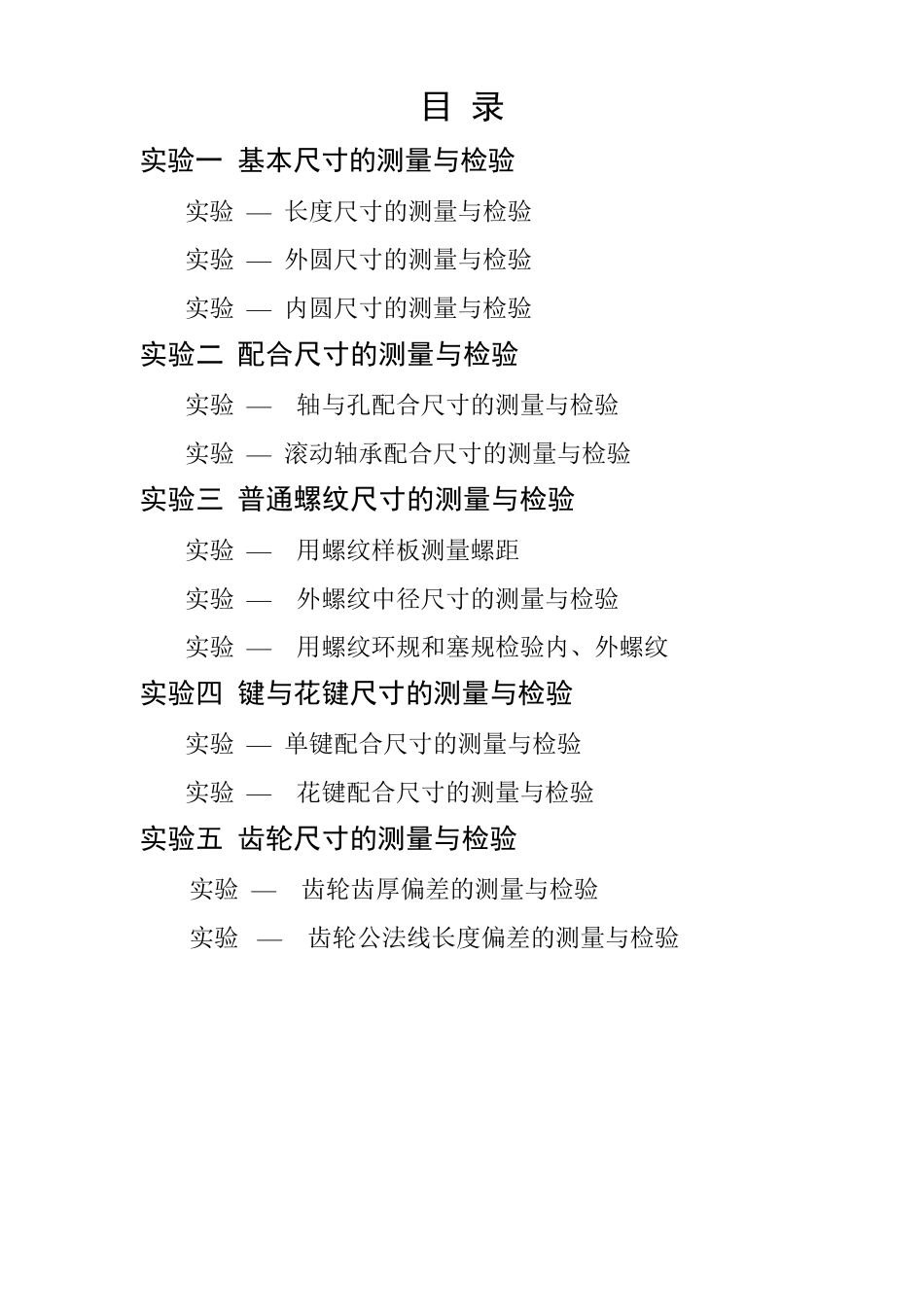

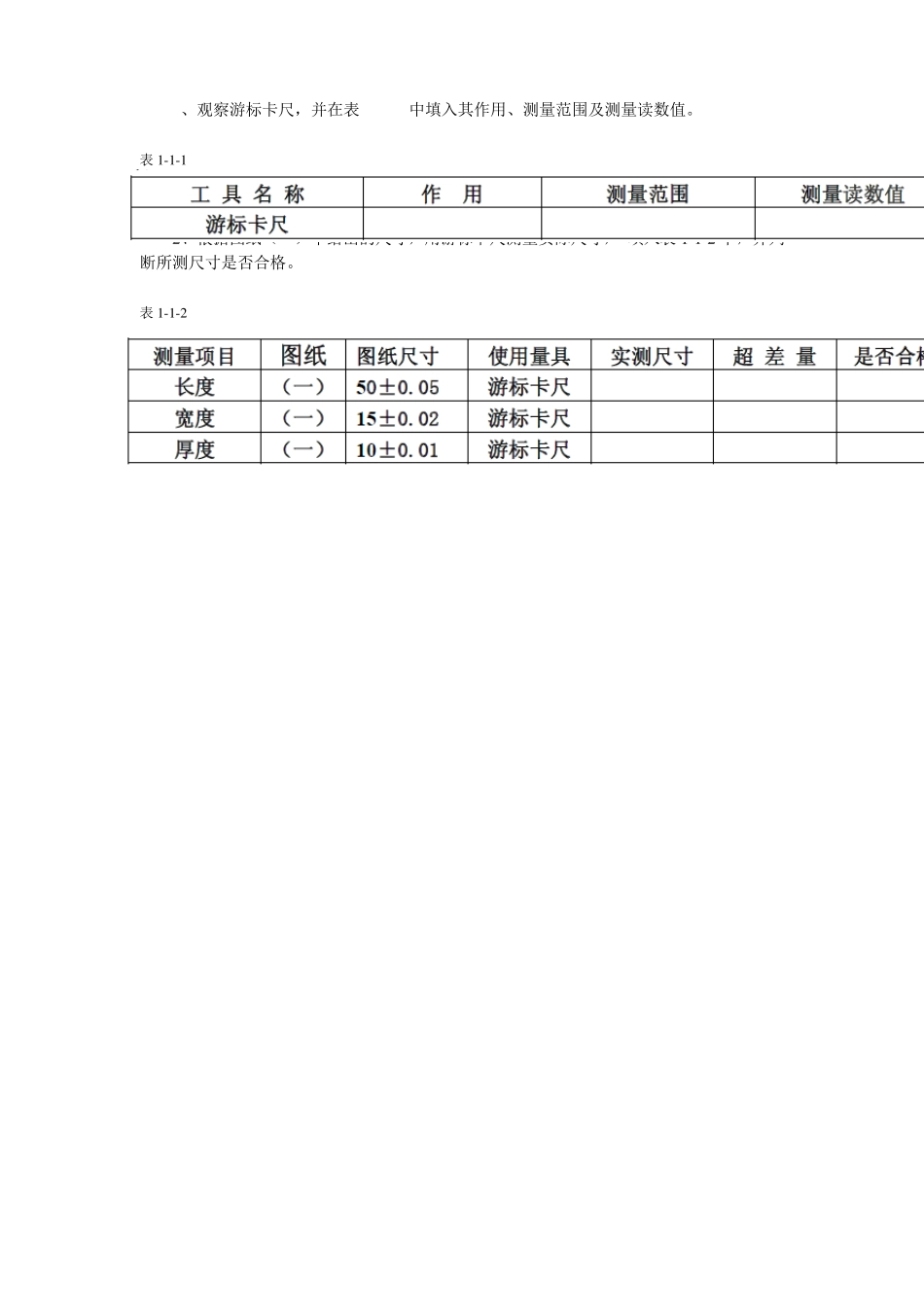

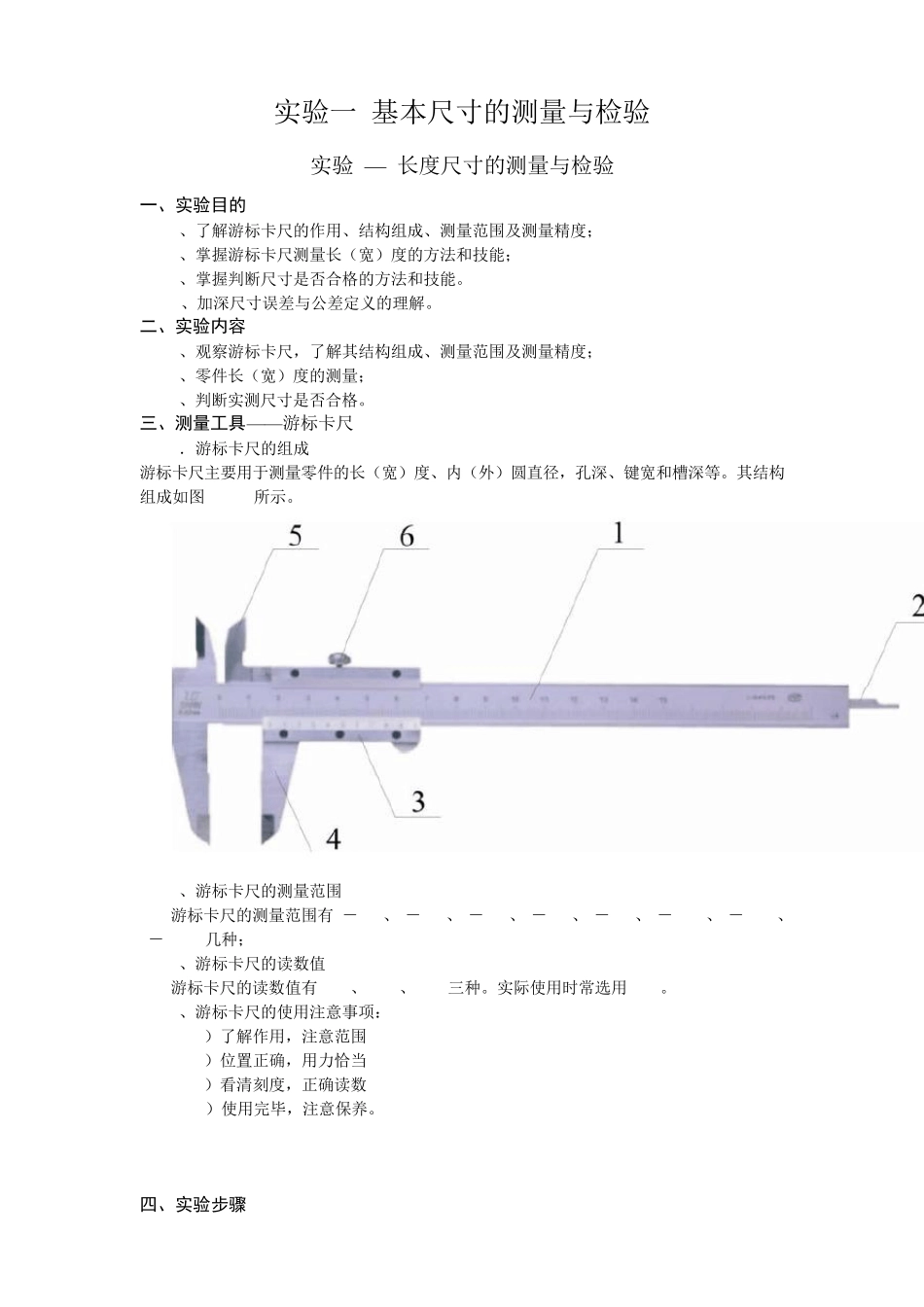

目 录 实验一 基本尺寸的测量与检验 实验1—1长度尺寸的测量与检验 实验1—2外圆尺寸的测量与检验 实验1—3内圆尺寸的测量与检验 实验二 配合尺寸的测量与检验 实验2—1 轴与孔配合尺寸的测量与检验 实验2—2滚动轴承配合尺寸的测量与检验 实验三 普通螺纹尺寸的测量与检验 实验3—1 用螺纹样板测量螺距 实验3—2 外螺纹中径尺寸的测量与检验 实验3—3 用螺纹环规和塞规检验内、外螺纹 实验四 键与花键尺寸的测量与检验 实验4—1单键配合尺寸的测量与检验 实验4—2 花键配合尺寸的测量与检验 实验五 齿轮尺寸的测量与检验 实验5—1 齿轮齿厚偏差的测量与检验 实验5—2 齿轮公法线长度偏差的测量与检验 实验一 基本尺寸的测量与检验 实验1—1长度尺寸的测量与检验 一、实验目的 1、了解游标卡尺的作用、结构组成、测量范围及测量精度； 2、掌握游标卡尺测量长（宽）度的方法和技能； 3、掌握判断尺寸是否合格的方法和技能。 4、加深尺寸误差与公差定义的理解。 二、实验内容 1、观察游标卡尺，了解其结构组成、测量范围及测量精度； 2、零件长（宽）度的测量； 3、判断实测尺寸是否合格。 三、测量工具——游标卡尺 1．游标卡尺的组成 游标卡尺主要用于测量零件的长（宽）度、内（外）圆直径，孔深、键宽和槽深等。其结构组成如图 1-1-1所示。 图1-1-1 卡尺的结构主要由尺身 1 、深度尺2、游标3、外测量爪4、内测量爪5、紧固螺钉6等几部分组成。 2、游标卡尺的测量范围 游标卡尺的测量范围有0－125、0－150、0－200、0－300、0－500、0－1000、0－1500、0－2000m几种； 3、游标卡尺的读数值 游标卡尺的读数值有0.01、0.02、0.05三种。实际使用时常选用0.02。 4、游标卡尺的使用注意事项： 1）了解作用，注意范围; 2）位置正确，用力恰当; 3）看清刻度，正确读数; 4）使用完毕，注意保养。 四、实验步骤 1、观察游标卡尺，并在表 1-1-1中填入其作用、测量范围及测量读数值。 表 1 -1 -1 2 、根据图纸（一）中给出的尺寸，用游标卡尺测量实际尺寸， 填入表 1 -1 -2 中，并判断所测尺寸是否合格。 表 1 -1 -2 实验1—2外圆尺寸的测量与检验 一、实验目的 1、了解外径千分尺的作用、结构组成、测量范围及测量精度； 2、掌握外径千分尺测量外圆的方法和技能； 3、掌握判断尺寸是否合格的方法和技能。 4、加深尺寸误差与公差定义的理解。 二、实验内容 1、观察外径...
