实验报告声速的测量

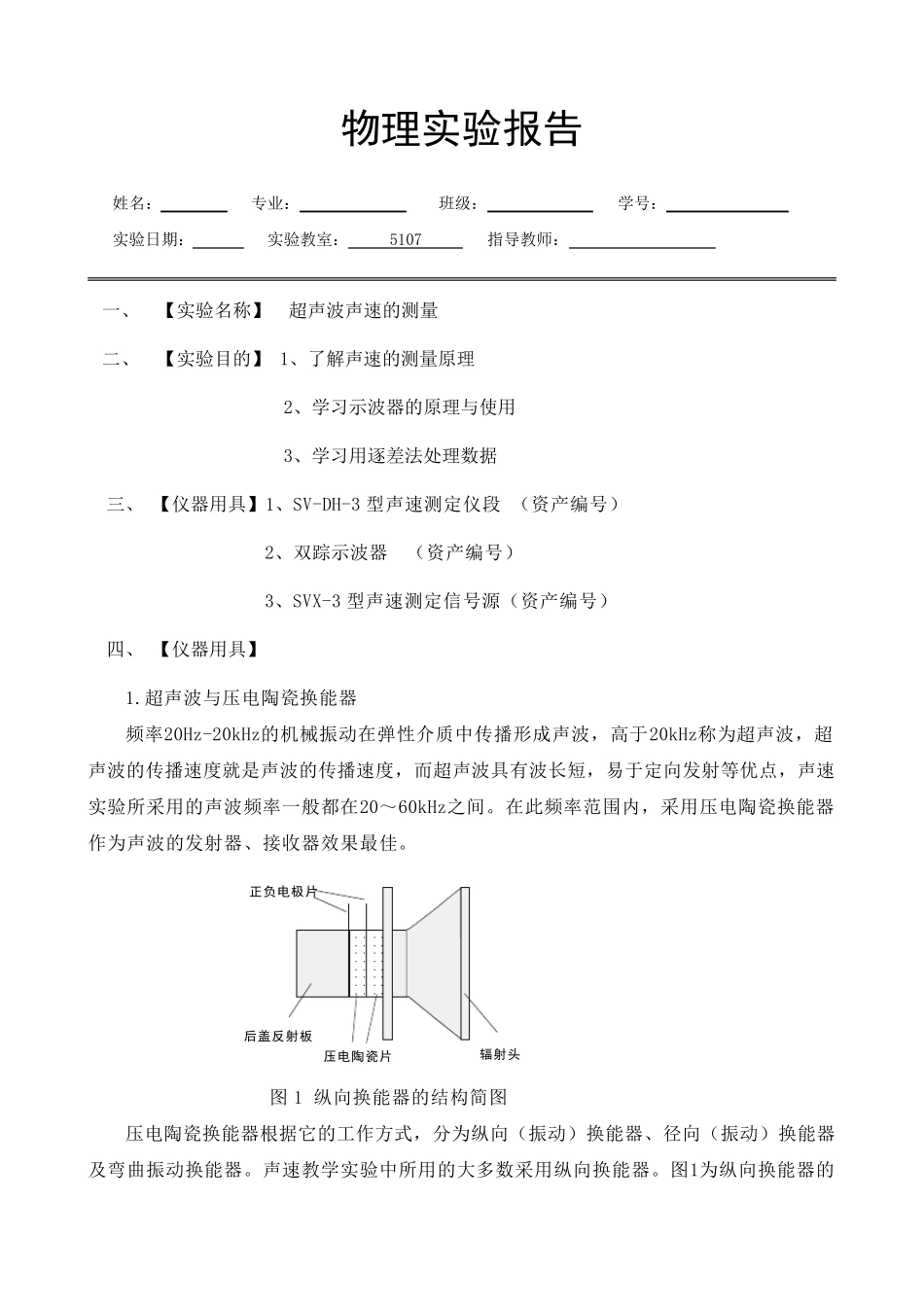

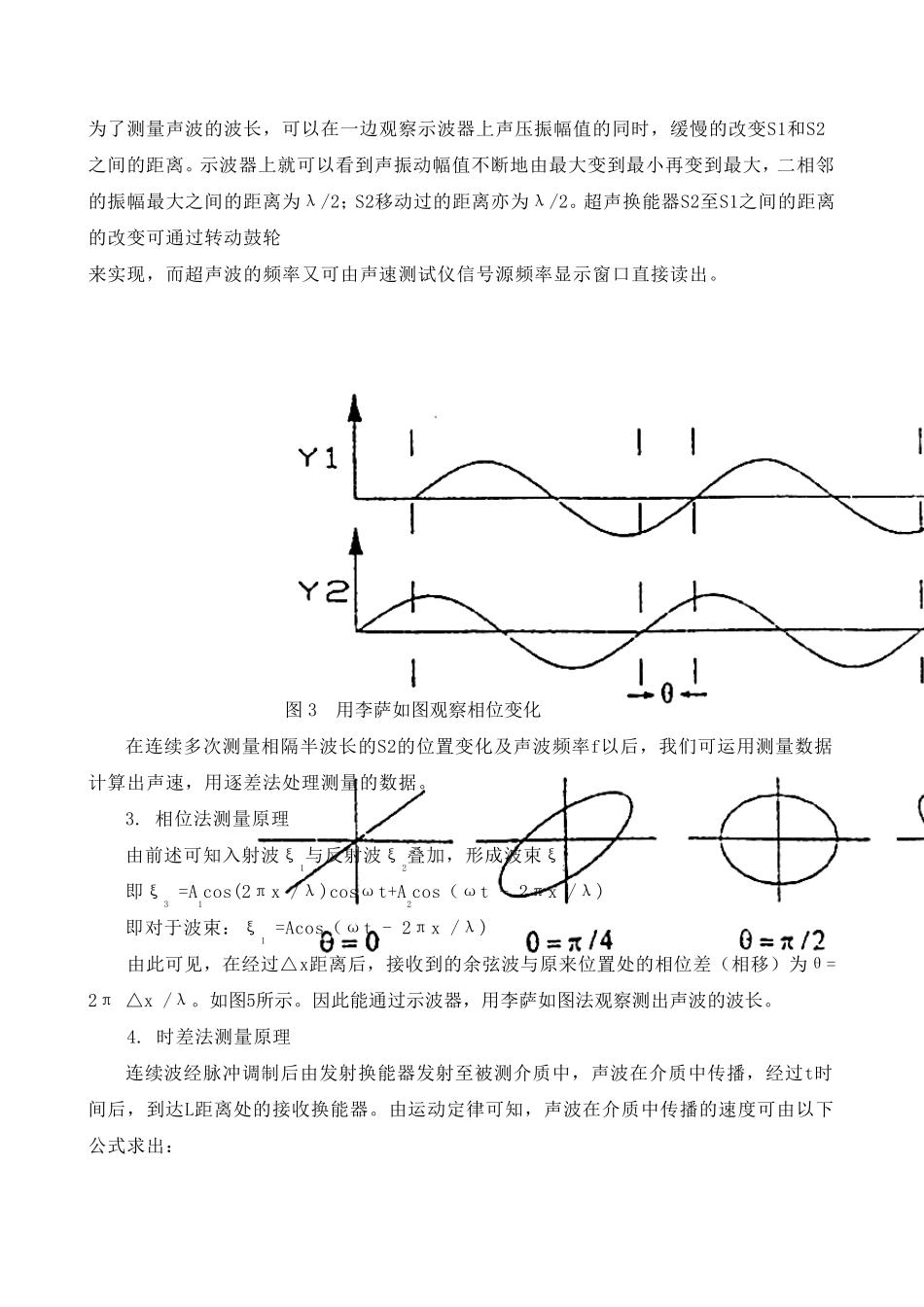

物理实验报告 姓名： 专业： 班级： 学号： 实验日期： 实验教室： 5107 指导教师： 一、 【实验名称】 超声波声速的测量 二、 【实验目的】 1、了解声速的测量原理 2、学习示波器的原理与使用 3、学习用逐差法处理数据 三、 【仪器用具】1、SV-DH-3 型声速测定仪段 （资产编号） 2、双踪示波器 （资产编号） 3、SVX-3 型声速测定信号源（资产编号） 四、 【仪器用具】 1.超声波与压电陶瓷换能器 频率20Hz-20kHz的机械振动在弹性介质中传播形成声波，高于20kHz称为超声波，超声波的传播速度就是声波的传播速度，而超声波具有波长短，易于定向发射等优点，声速实验所采用的声波频率一般都在20～60kHz之间。在此频率范围内，采用压电陶瓷换能器作为声波的发射器、接收器效果最佳。 图 1 纵向换能器的结构简图 压电陶瓷换能器根据它的工作方式，分为纵向（振动）换能器、径向（振动）换能器及弯曲振动换能器。声速教学实验中所用的大多数采用纵向换能器。图1为纵向换能器的后盖反射板压电陶瓷片辐射头正负电极片 结构简图。 2.共振干涉法（驻波法）测量声速 假设在无限声场中，仅有一个点声源S1（发射换能器）和一个接收平面（接收换能器S2）。当点声源发出声波后，在此声场中只有一个反射面（即接收换能器平面），并且只产生一次反射。 在上述假设条件下，发射波ξ1=Acos（ωt+2πx /λ)。在S2处产生反射，反射波ξ2=A1cos（ωt+2πx /λ)，信号相位与ξ1相反，幅度A1＜A。ξ1与ξ2在反射平面相交叠加，合成波束ξ3 ξ3=ξ1+ξ2=(A1+A2）cos（ωt-2πx /λ)+A1cos（ωt+2πx /λ) =A1cos(2πx /λ)cosωt+A2cos（ωt - 2πx /λ) 由此可见，合成后的波束ξ3在幅度上，具有随cos(2πx /λ)呈周期变化的特性，在相位上，具有随(2πx /λ)呈周期变化的特性。 图4所示波形显示了叠加后的声波幅度，随距离按cos(2πx /λ)变化的特征。 图2 换能器间距与合成幅度 实验装置按图7所示，图中S1和S2为压电陶瓷换能器。S1作为声波发射器，它由信号源供给频率为数十千赫的交流电信号，由逆压电效应发出一平面超声波；而S2则作为声波的接收器，压电效应将接收到的声压转换成电信号。将它输入示波器，我们就可看到一组由声压信号产生的正弦波形。由于S2在接收声波的同时还能反射一部分超声波，接收的声波、发射的声波振幅虽有差异，但二者周期相同且在同一线上沿相反方向传播，二者在S1和S2区域 内 产生了...
