实验报告非线性元件伏安特性的测量

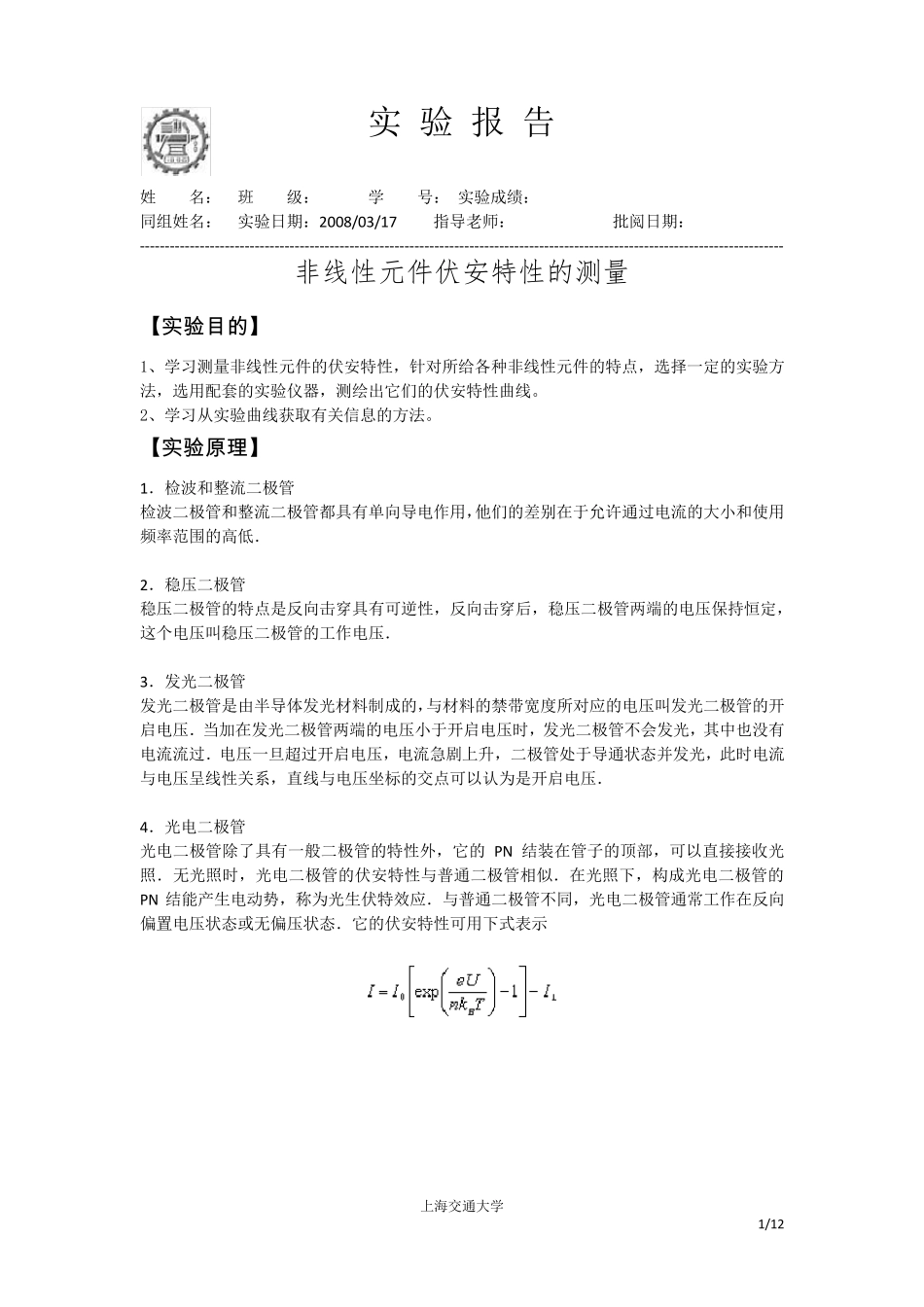

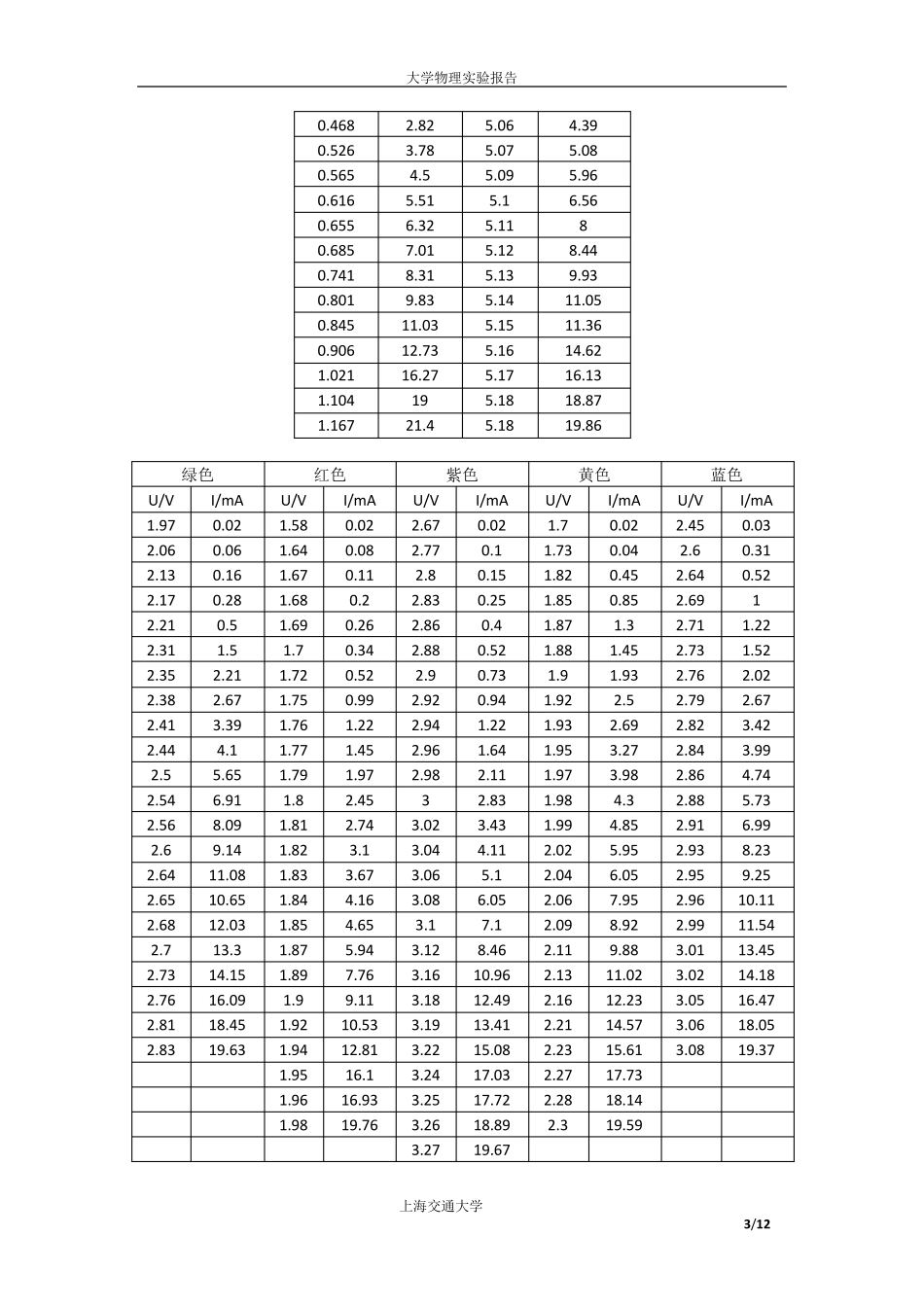

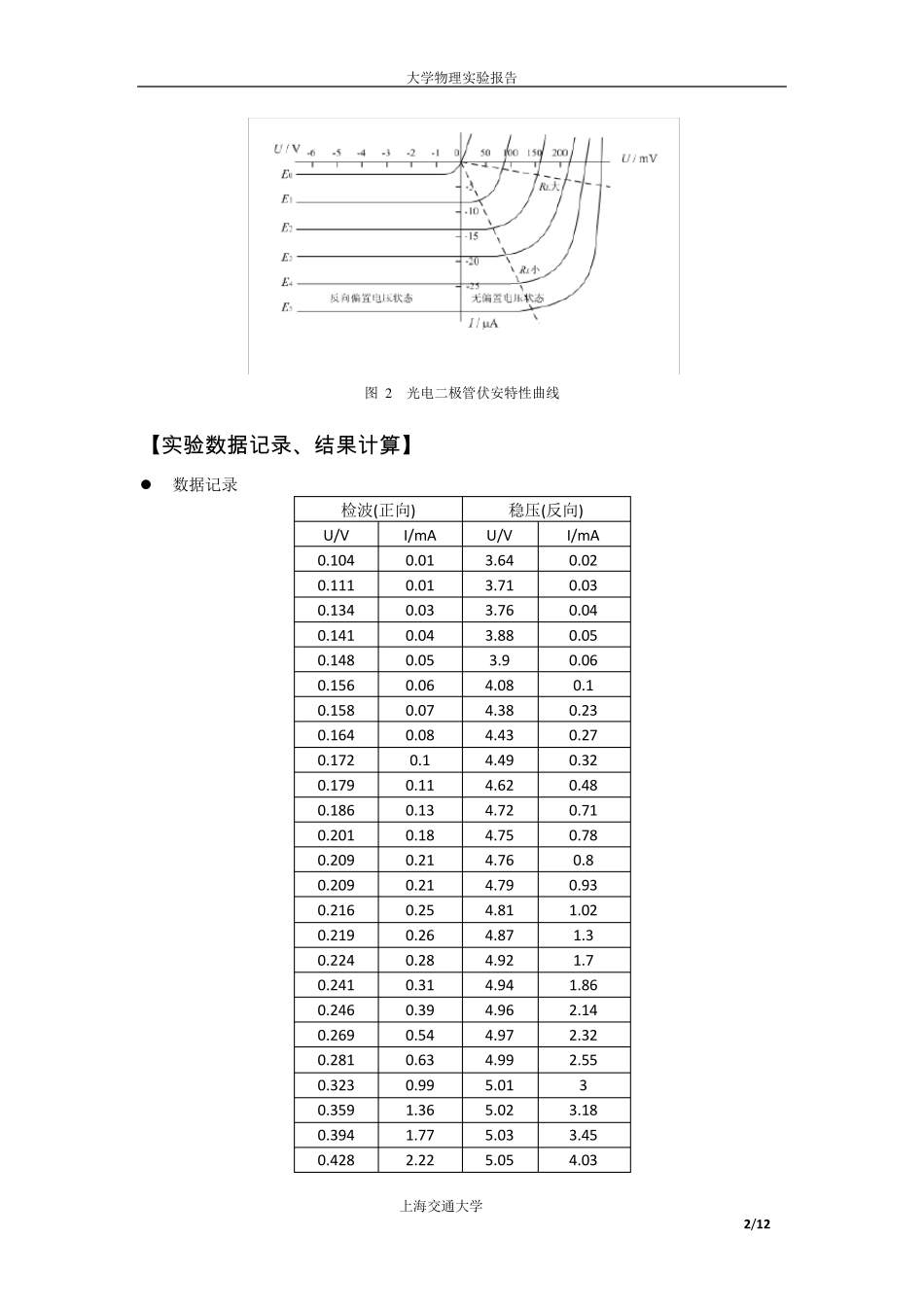

上海交通大学 1/12 实 验 报 告 姓 名： 班 级： 学 号： 实验成绩： 同组姓名： 实验日期：2008/03/17 指导老师： 批阅日期： --------------------------------------------------------------------------------------------------------------------------------- 非线性元件伏安特性的测量 【实验目的】 1、学习测量非线性元件的伏安特性，针对所给各种非线性元件的特点，选择一定的实验方法，选用配套的实验仪器，测绘出它们的伏安特性曲线。 2、学习从实验曲线获取有关信息的方法。 【实验原理】 1．检波和整流二极管 检波二极管和整流二极管都具有单向导电作用，他们的差别在于允许通过电流的大小和使用频率范围的高低． 2．稳压二极管 稳压二极管的特点是反向击穿具有可逆性，反向击穿后，稳压二极管两端的电压保持恒定，这个电压叫稳压二极管的工作电压． 3．发光二极管 发光二极管是由半导体发光材料制成的，与材料的禁带宽度所对应的电压叫发光二极管的开启电压．当加在发光二极管两端的电压小于开启电压时，发光二极管不会发光，其中也没有电流流过．电压一旦超过开启电压，电流急剧上升，二极管处于导通状态并发光，此时电流与电压呈线性关系，直线与电压坐 标 的交点可以 认 为 是开启电压． 4．光电二极管 光电二极管除 了 具有一般 二极管的特性外 ，它的 PN 结 装 在管子 的顶 部 ，可以 直接 接 收 光照 ．无 光照 时，光电二极管的伏安特性与普 通二极管相 似 ．在光照 下 ，构 成光电二极管的PN 结 能 产 生 电动 势 ，称 为 光生 伏特效 应．与普 通二极管不同，光电二极管通常 工作在反向偏 置 电压状态或 无 偏 压状态．它的伏安特性可用下 式 表 示 大学物理实验报告 上海交通大学 2/12 图 2 光电二极管伏安特性曲线 【 实 验 数 据 记 录 、结果计算】  数据记录 检波(正向) 稳压(反向) U/V I/m A U/V I/m A 0.104 0.01 3.64 0.02 0.111 0.01 3.71 0.03 0.134 0.03 3.76 0.04 0.141 0.04 3.88 0.05 0.148 0.05 3.9 0.06 0.156 0.06 4.08 0.1 0.158 0.07 4.38 0.23 0.164 0.08 4.43 0.27 0.172 0.1 4.49 0.32 0.179 0.11 4.62 0.48 0.186 0.13 4.72 0.71 0.201 0.18 4.75 0.78 0.209 0.21 4.76 0.8 0.209 0.21 4.79 0.93 0.216 0.25 4.81 1.02...
