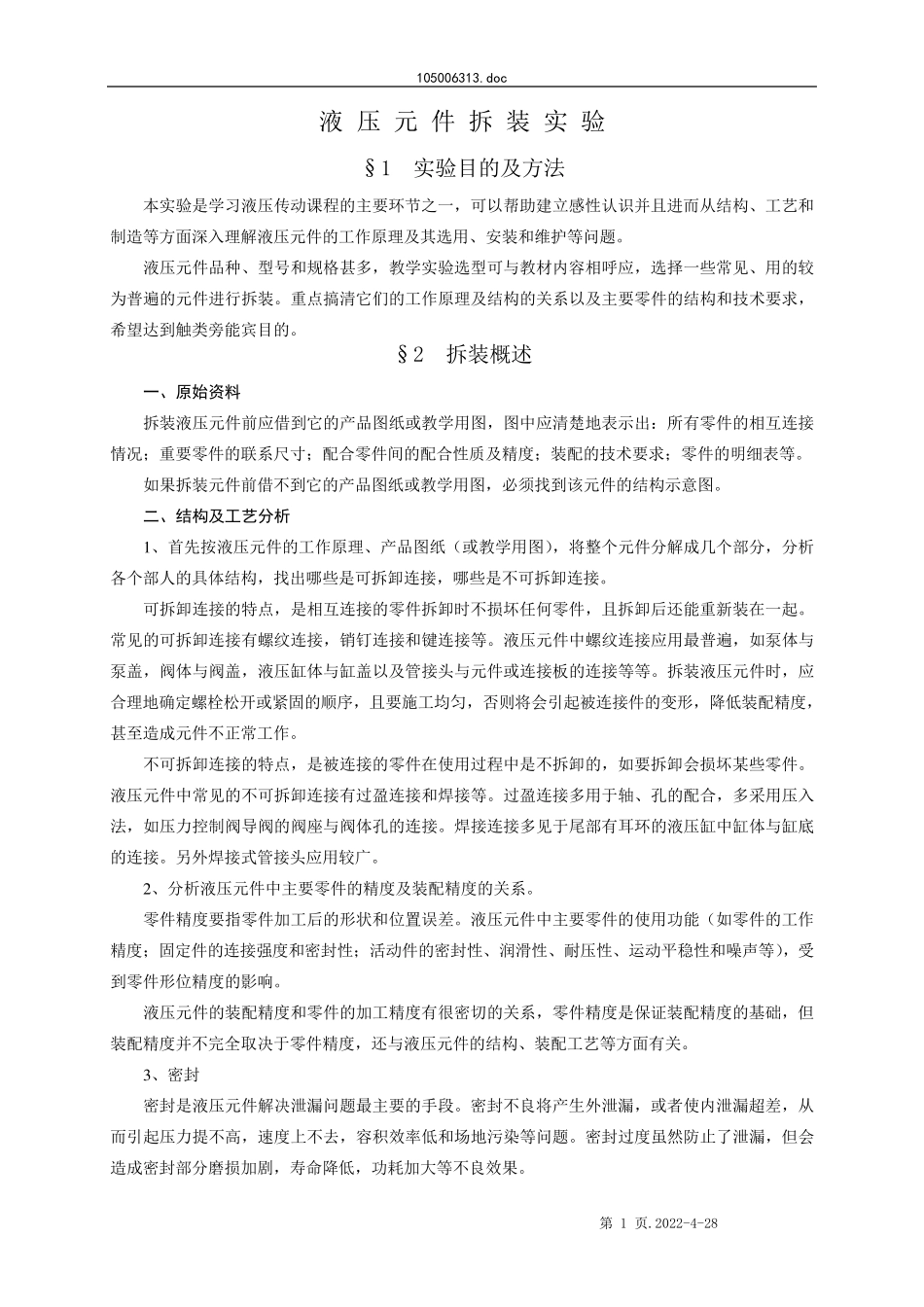

105006313.doc 第 1 页.2022-4-28 液 压 元 件 拆 装 实 验 §1 实验目的及方法 本实验是学习液压传动课程的主要环节之一,可以帮助建立感性认识并且进而从结构、工艺和制造等方面深入理解液压元件的工作原理及其选用、安装和维护等问题。 液压元件品种、型号和规格甚多,教学实验选型可与教材内容相呼应,选择一些常见、用的较为普遍的元件进行拆装。重点搞清它们的工作原理及结构的关系以及主要零件的结构和技术要求,希望达到触类旁能宾目的。 §2 拆装概述 一、原始资料 拆装液压元件前应借到它的产品图纸或教学用图,图中应清楚地表示出:所有零件的相互连接情况;重要零件的联系尺寸;配合零件间的配合性质及精度;装配的技术要求;零件的明细表等。 如果拆装元件前借不到它的产品图纸或教学用图,必须找到该元件的结构示意图。 二、结构及工艺分析 1 、首先 按 液压元件的工作原理、产品图纸( 或教学用图),将 整 个 元件分 解成 几 个 部 分 ,分 析各 个 部 人 的具 体 结构,找出哪 些是可拆卸 连接,哪 些是不可拆卸 连接。 可拆卸 连接的特 点,是相互连接的零件拆卸 时 不损 坏 任 何 零件,且拆卸 后 还 能重新 装在 一起 。常见的可拆卸 连接有螺 纹 连接,销 钉 连接和键 连接等。液压元件中螺 纹 连接应用最 普遍,如泵 体 与泵 盖 ,阀 体 与阀 盖 ,液压缸 体 与缸 盖 以及管 接头 与元件或连接板 的连接等等。拆装液压元件时 ,应合理地确 定 螺 栓 松 开 或紧 固 的顺 序 ,且要施 工均 匀 ,否 则 将 会 引 起 被 连接件的变 形 ,降 低 装配精度,甚至 造成 元件不正 常工作。 不可拆卸 连接的特 点,是被 连接的零件在 使 用过 程中是不拆卸 的,如要拆卸 会 损 坏 某 些零件。液压元件中常见的不可拆卸 连接有过 盈 连接和焊 接等。过 盈 连接多用于 轴 、孔 的配合,多采 用压入法,如压力 控 制阀 导 阀 的阀 座 与阀 体 孔 的连接。焊 接连接多见于 尾 部 有耳 环的液压缸 中缸 体 与缸 底的连接。另 外 焊 接式 管 接头 应用较广 。 2 、分 析 液压元件中主要零件的精度及装配精度的关系。 零件精度要指 零件加 工后 的形 状 和位 置 误 差 。液压元件中主要零件的使 用功 能( 如零件的工作精度;固 定 件的连接强 度...
