人民置业网络传媒大厦工程施工组织设计VIP免费

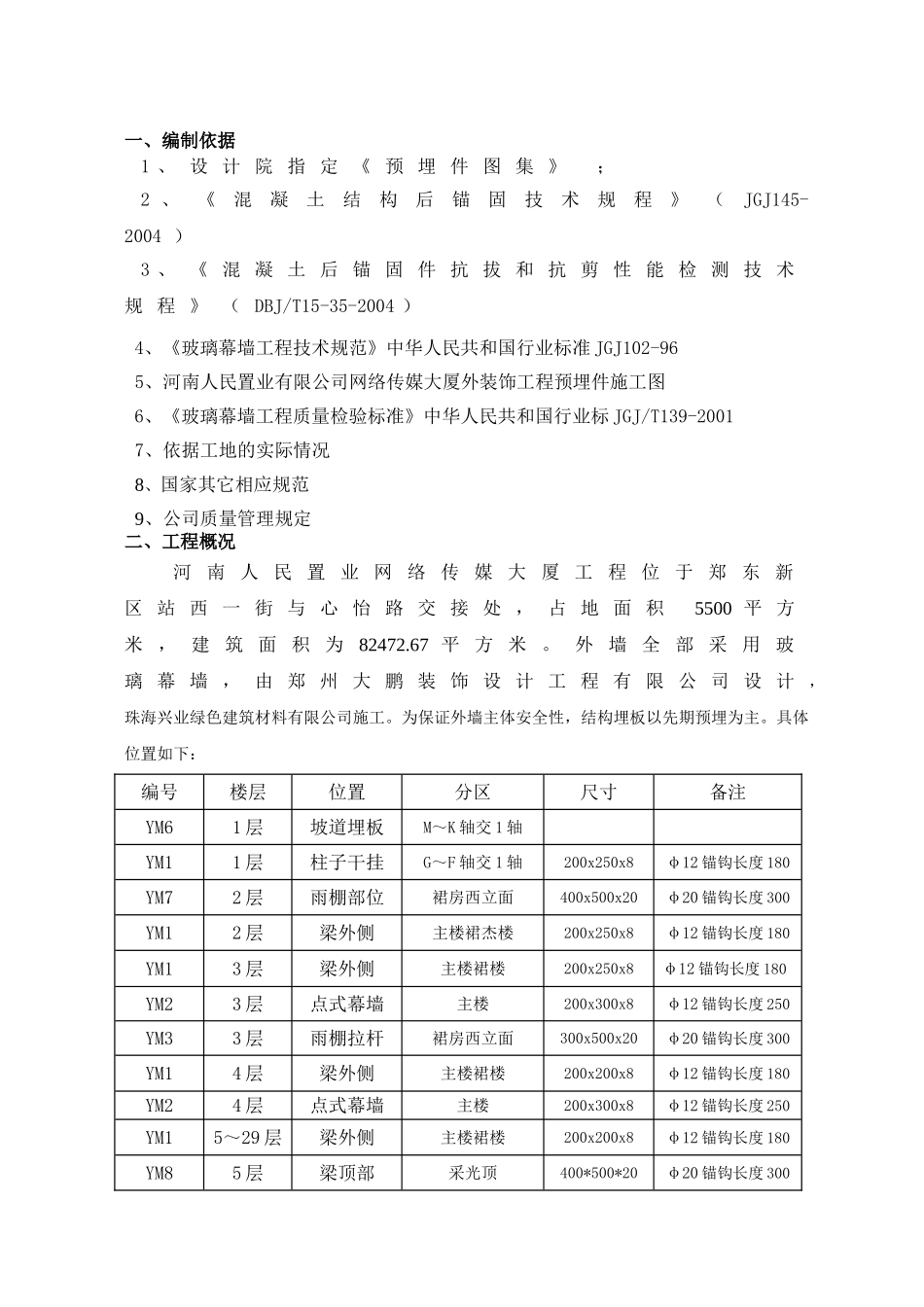

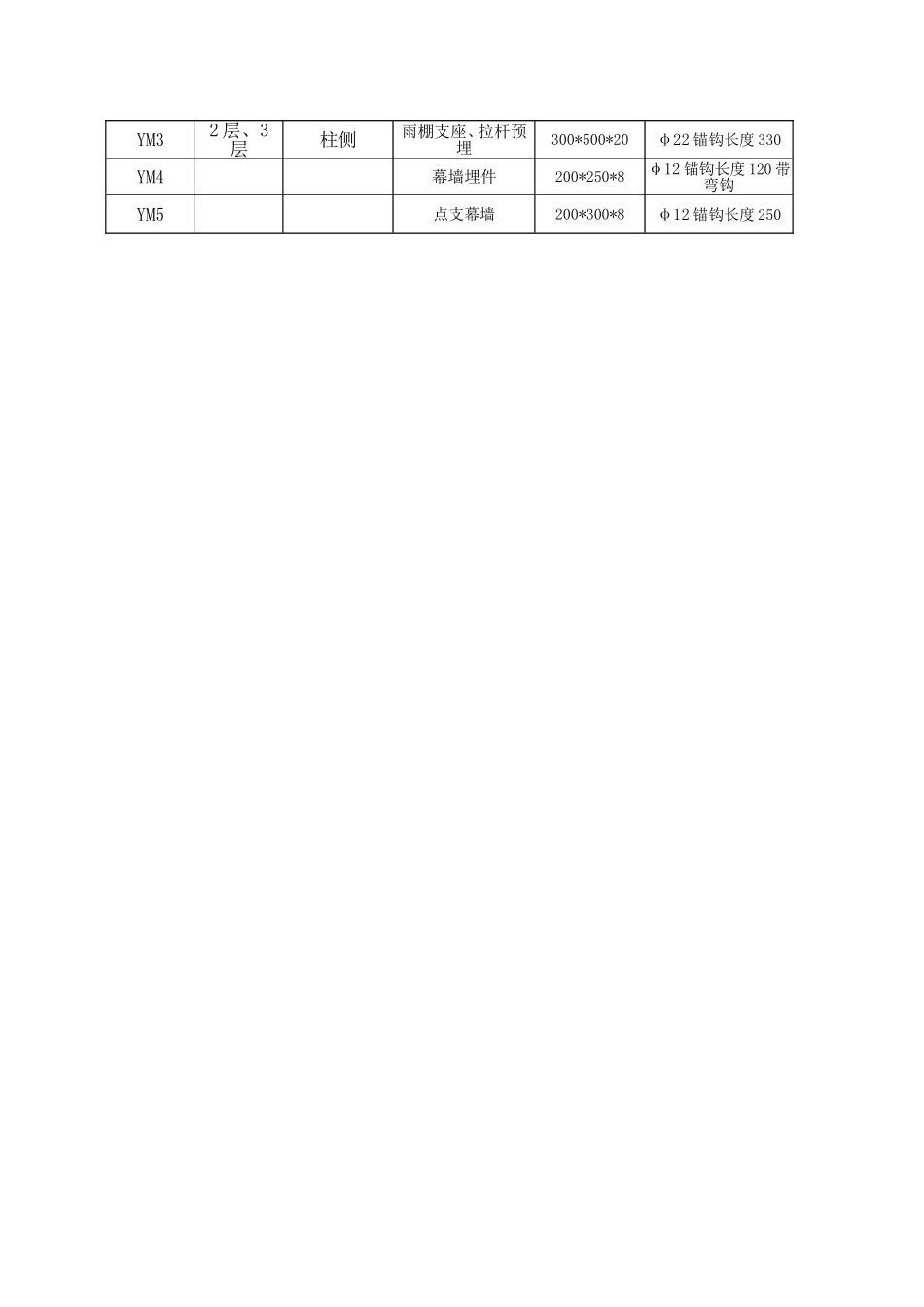

一、编制依据1、设计院指定《预埋件图集》；2、《混凝土结构后锚固技术规程》（JGJ145-2004）3、《混凝土后锚固件抗拔和抗剪性能检测技术规程》（DBJ/T15-35-2004）4、《玻璃幕墙工程技术规范》中华人民共和国行业标准JGJ102-965、河南人民置业有限公司网络传媒大厦外装饰工程预埋件施工图6、《玻璃幕墙工程质量检验标准》中华人民共和国行业标JGJ/T139-20017、依据工地的实际情况8、国家其它相应规范9、公司质量管理规定二、工程概况河南人民置业网络传媒大厦工程位于郑东新区站西一街与心怡路交接处，占地面积5500平方米，建筑面积为82472.67平方米。外墙全部采用玻璃幕墙，由郑州大鹏装饰设计工程有限公司设计，珠海兴业绿色建筑材料有限公司施工。为保证外墙主体安全性，结构埋板以先期预埋为主。具体位置如下：编号楼层位置分区尺寸备注YM61层坡道埋板M～K轴交1轴YM11层柱子干挂G～F轴交1轴200x250x8φ12锚钩长度180YM72层雨棚部位裙房西立面400x500x20φ20锚钩长度300YM12层梁外侧主楼裙杰楼200x250x8φ12锚钩长度180YM13层梁外侧主楼裙楼200x250x8φ12锚钩长度180YM23层点式幕墙主楼200x300x8φ12锚钩长度250YM33层雨棚拉杆裙房西立面300x500x20φ20锚钩长度300YM14层梁外侧主楼裙楼200x200x8φ12锚钩长度180YM24层点式幕墙主楼200x300x8φ12锚钩长度250YM15～29层梁外侧主楼裙楼200x200x8φ12锚钩长度180YM85层梁顶部采光顶400*500*20φ20锚钩长度300YM32层、3层柱侧雨棚支座、拉杆预埋300*500*20φ22锚钩长度330YM4幕墙埋件200*250*8φ12锚钩长度120带弯钩YM5点支幕墙200*300*8φ12锚钩长度250三、施工准备1、技术准备预埋件施工图应由专业公司设计，并经业主方认可后才能按照图纸施工，预埋件设计应依据建筑图对幕墙立面造型的要求及相关幕墙规范进行设计，满足幕墙的施工要求。2、人员准备本项目部需配备项目经理、项目技术负责人、施工员、安全员、质检员、资料员、取（送）样员、材料员及焊工两名。所有人员应具备相应的岗位证书及操作证书。3、施工机具准备现场需施工机具有焊机两台；切割机一台；4、材料准备本工程预埋件为现场加工为主，加工工序以钢板和钢筋焊接而成，所需材料应符合图纸及规范要求，因部位不同，幕墙结构形式不同，选用不同的埋件编号，所需材料也不同。材料下单应分层进行，依据每层所使用的数量，一次累计进三层或五层的材料用量，所使用材料应具有材料证明文件，产品合格证等。另外对监理要求做复试的材料应提前一周送至专业监测站进行复试。四、预埋件安装流程及焊接工艺1、预埋件施工前的准备1）预埋件施工工艺流程为：悉熟了解图纸要求→预制焊拉接预埋件→施工现场找出预埋区→找出定位轴线→复核定位轴线↓调整预埋件位置并点焊←放置预埋件←调整误差←查证偏差←放线定位↓加固预埋件→拆模后找出预埋件→进行修正处理2）预埋件施工前，应首先了解其型式、位置和数量，然后按标准要求制作并固定预埋件。预埋件的原材料应确保合格，加工前必须检查其合格证，进行必要的力学性能试验及化学成分分析，同时观感质量必须合格，表面无明显锈蚀现象。钢筋的调直下料以及钢板的划线切割，需根据图绍尺寸认真实施。对于构造预埋件及有特殊要求的预埋件，应当注意锚筋的弯钩长度、角度等规定。3）预埋件焊接前，必须检查钢筋钢板的品种是否符合设计要求及强制性标准规定对不符合要求者，需查明原因，妥善解决。4）对于焊条和焊剂型号的选定，需根据其使用要求和不同性能来进行，当采用压力埋弧焊时，采用与主体金属强度相适应的焊条；当采用手工焊时，应按强度低的主体金属焊条型号。5）预埋件的焊缝型式应由锚筋的尺寸确定，对直径大于20mm的锚筋优先选用压力埋弧焊，当施工条件受限时，也可用电弧焊，选择适当的焊缝形式可以保证预埋件焊接质量。2、预埋件的焊接方法预埋件采用电弧焊接，如果发现钢筋咬边、气孔、夹渣、钢板焊穿、钢板凹陷等质量问题时，需查明原因并及时清除焊接缺陷。当采用手工焊接时，贴角焊缝的高度要符合标准规定。施焊时应特别注意严格控制电流量，防止烧伤钢筋。3、预埋件固定方法预埋件位置固定是预埋件施工中的一个...
