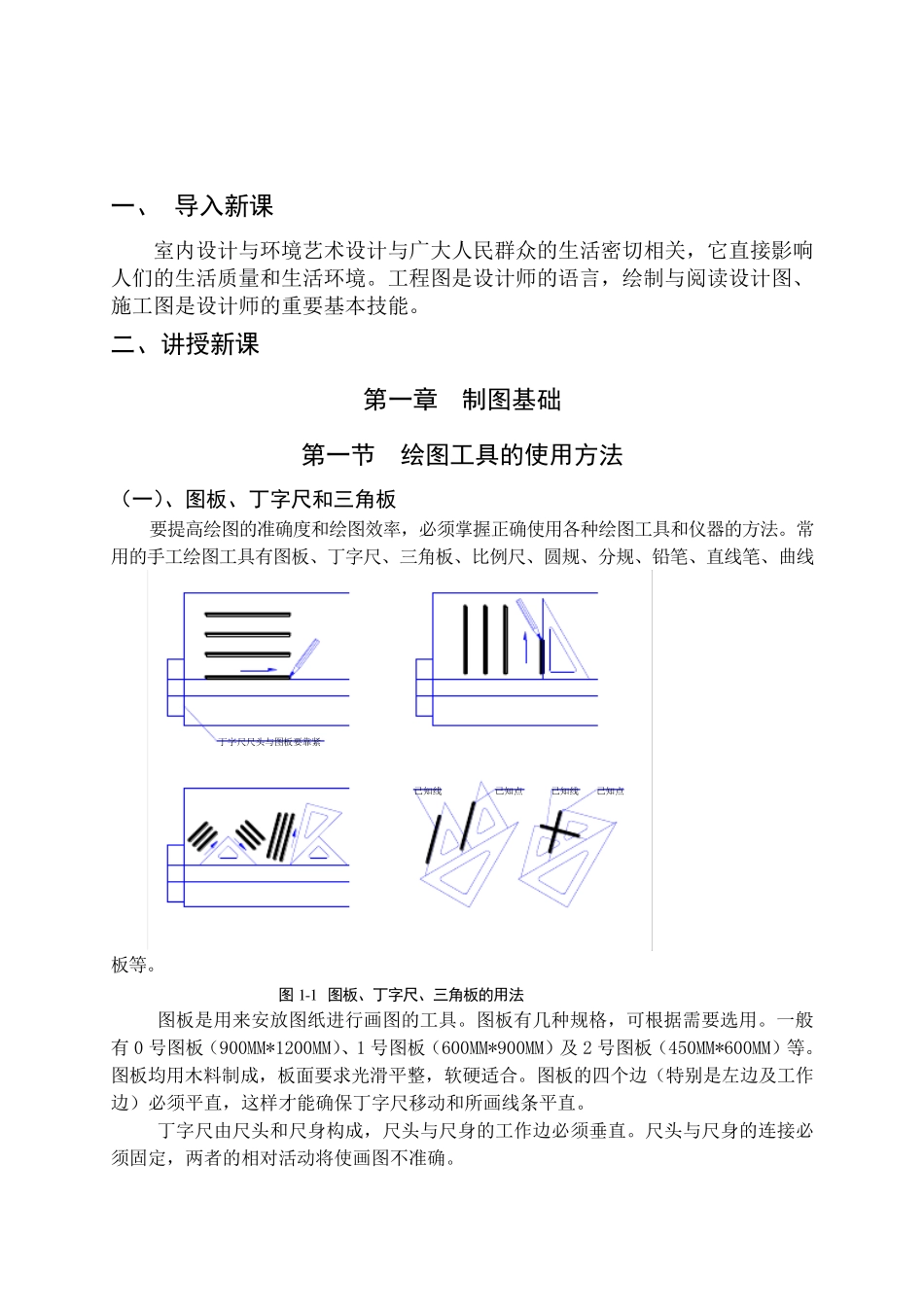

教 案 首 页 编 号：YJQD-0507-07 版 本：B/O 流水号： 编 制： 审 核： 批 准： 授课日期 班 级 课 题 ： 第 一 章 制 图 基 础 第 一 节 绘 图 工 具 的 使 用 方 法 教 学 目 的 、要求： 本 节 主 要 介 绍 正 确 使 用 手 工 绘 图 工 具 和 仪 器 ， 这 是 保 证 手 工绘 图 质 量 和 加 快 绘 图 速 度 的 一 个 重 要 方 面 。 教 学 重点、难点： 正 确 使 用 图 板 、丁字尺、三角板 、圆规、分规、比例尺、铅笔、分规、墨线笔和 针管笔等。 授课 方法： 讲授法 授课 执行情况及分析： 板书设计或授课 提纲： 一 、导入新课 二、讲授新课 1.图 板 2.丁字尺 3.三角板 4.铅笔 5.比例尺 6.圆规 7.分规 8.墨线笔和 针管绘 图 笔 三、小结 四、布置作业 一、 导入新课 室内设计与环境艺术设计与广大人民群众的生活密切相关，它直接影响人们的生活质量和生活环境。工程图是设计师的语言，绘制与阅读设计图、施工图是设计师的重要基本技能。 二、讲授新课 第一章 制图基础 第一节 绘图工具的使用方法 （一）、图板、丁字尺和三角板 要提高绘图的准确度和绘图效率，必须掌握正确使用各种绘图工具和仪器的方法。常用的手工绘图工具有图板、丁字尺、三角板、比例尺、圆规、分规、铅笔、直线笔、曲线板等。 图 1-1 图板、丁字尺、三角板的用法 图板是用来安放图纸进行画图的工具。图板有几种规格，可根据需要选用。一般有 0 号图板（900MM*1200MM）、1 号图板（600MM*900MM）及 2 号图板（450MM*600MM）等。图板均用木料制成，板面要求光滑平整，软硬适合。图板的四个边（特别是左边及工作边）必须平直，这样才能确保丁字尺移动和所画线条平直。 丁字尺由尺头和尺身构成，尺头与尺身的工作边必须垂直。尺头与尺身的连接必须固定，两者的相对活动将使画图不准确。 已知线已知点丁字尺尺头与图板要靠紧已知线已知点三角板是制图的主要工具之一，包括45º角和30º、60º角各一块。三角板与丁字尺配合可以画出垂直以及与水平方向15º或15º倍角的斜线。 （二）圆规和分规 圆规是画圆及圆弧的工具，也可以当作分规来量取长度和等分线段。圆规种类有：大圆规、弹簧圆规、点圆规。 分规是用来正确量取线段和分割线的工具。为了量取尺寸的准确，分规的两个针尖应调整得一样长，并使两针尖合龙时为一...
