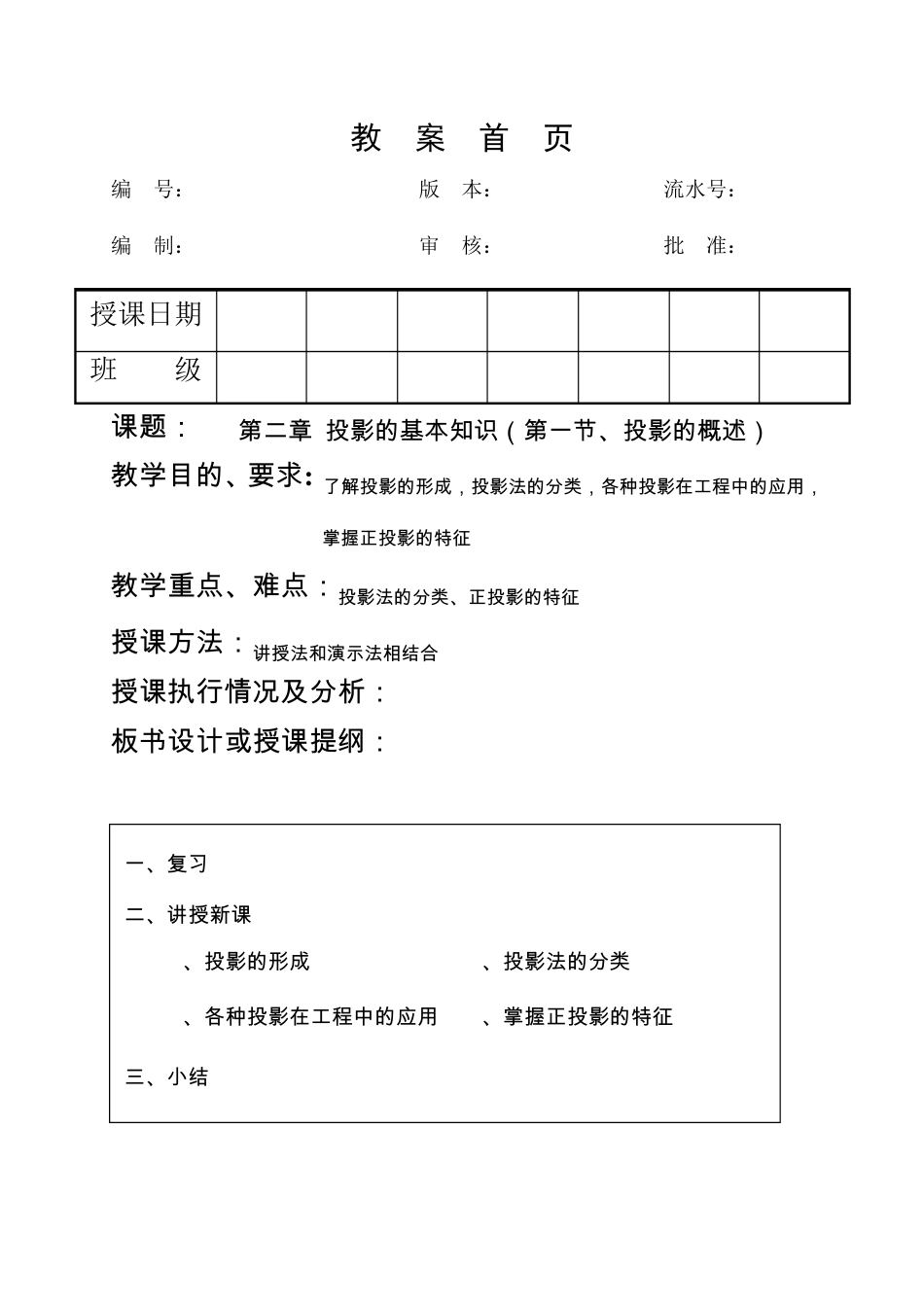

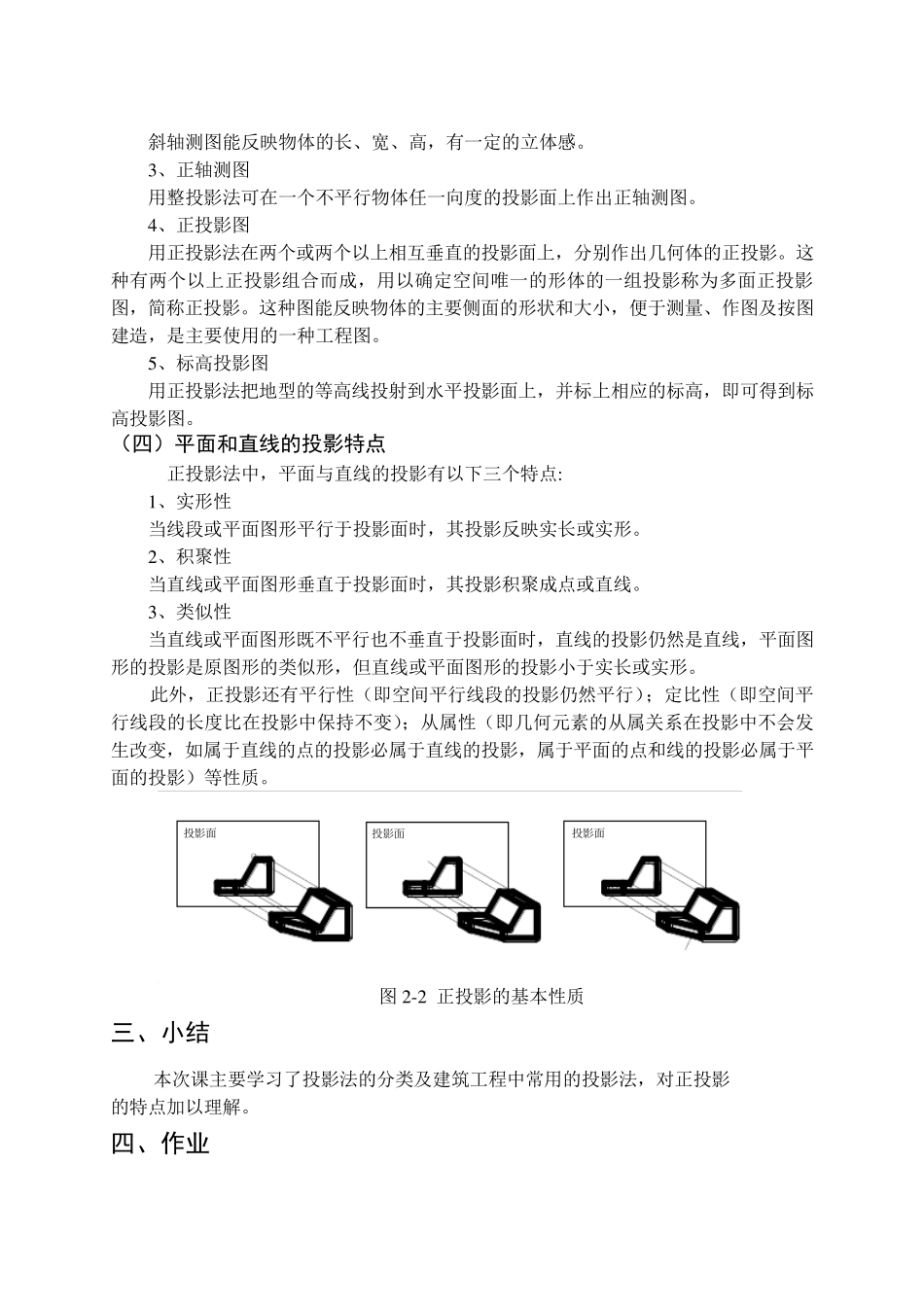

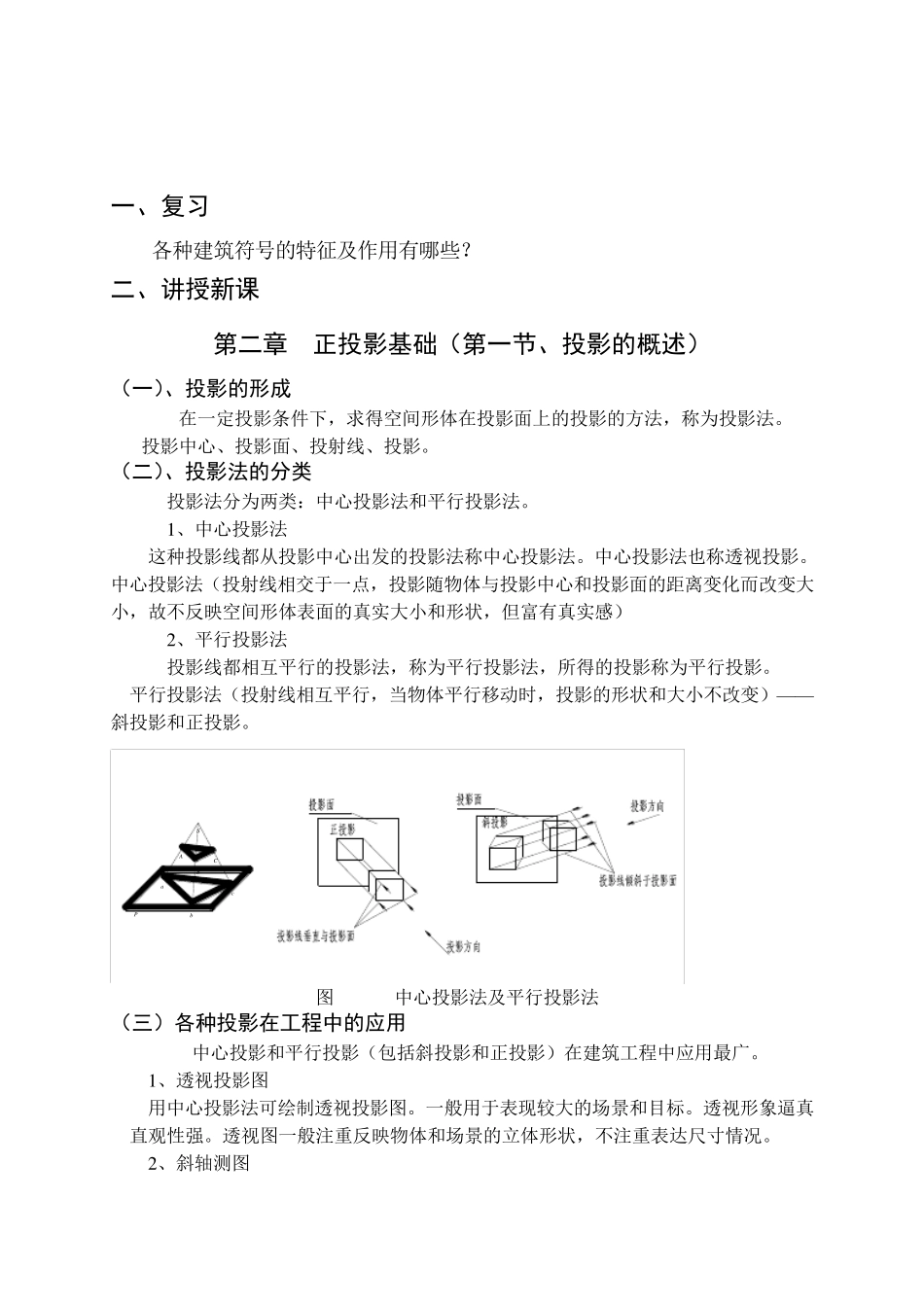

教 案 首 页 编 号：YJQD-0507-07 版 本：B/O 流水号： 编 制： 审 核： 批 准： 授课日期 班 级 课 题 ： 第 二 章 投 影 的 基 本 知 识 （ 第 一 节 、投 影 的 概述） 教学目的 、要求: 了解投 影 的 形成，投 影 法的 分类，各种投 影 在工程中的 应用，掌握正投 影 的 特征 教学重点、难点： 投 影 法的 分类、正投 影 的 特征 授课 方法： 讲授法和演示法相结合 授课 执行情况及分析： 板书设计或授课 提纲： 一 、复习 二 、讲授新课 1、投 影 的 形成 2、投 影 法的 分类 3、各种投 影 在工程中的 应用 4、掌握正投 影 的 特征 三、小结 一、复习 各种建筑符号的特征及作用有哪些？ 二、讲授新课 第二章 正投影基础（第一节、投影的概述） （一）、投影的形成 在一定投影条件下，求得空间形体在投影面上的投影的方法，称为投影法。 投影中心、投影面、投射线、投影。 （二）、投影法的分类 投影法分为两类：中心投影法和平行投影法。 1 、中心投影法 这种投影线都从投影中心出发的投影法称中心投影法。中心投影法也称透视投影。 中心投影法（投射线相交于一点，投影随物体与投影中心和投影面的距离变化而改变大小，故不反映空间形体表面的真实大小和形状，但富有真实感） 2 、平行投影法 投影线都相互平行的投影法，称为平行投影法，所得的投影称为平行投影。 平行投影法（投射线相互平行，当物体平行移动时，投影的形状和大小不改变）——斜投影和正投影。 图 2-1 中心投影法及平行投影法 （三）各种投影在工程中的应用 中心投影和平行投影（包括斜投影和正投影）在建筑工程中应用最广。 1 、透视投影图 用中心投影法可绘制透视投影图。一般用于表现较大的场景和目标。透视形象逼真直观性强。透视图一般注重反映物体和场景的立体形状，不注重表达尺寸情况。 2 、斜轴测图 SABCabcP 斜轴测图能反映物体的长、宽、高，有一定的立体感。 3、正轴测图 用整投影法可在一个不平行物体任一向度的投影面上作出正轴测图。 4、正投影图 用正投影法在两个或两个以上相互垂直的投影面上，分别作出几何体的正投影。这种有两个以上正投影组合而成，用以确定空间唯一的形体的一组投影称为多面正投影图，简称正投影。这种图能反映物体的主要侧面的形状和大小，便于测量、作图及按图建造，是主要使用的一种工程图。 5、标...
