室内体育馆照明设计

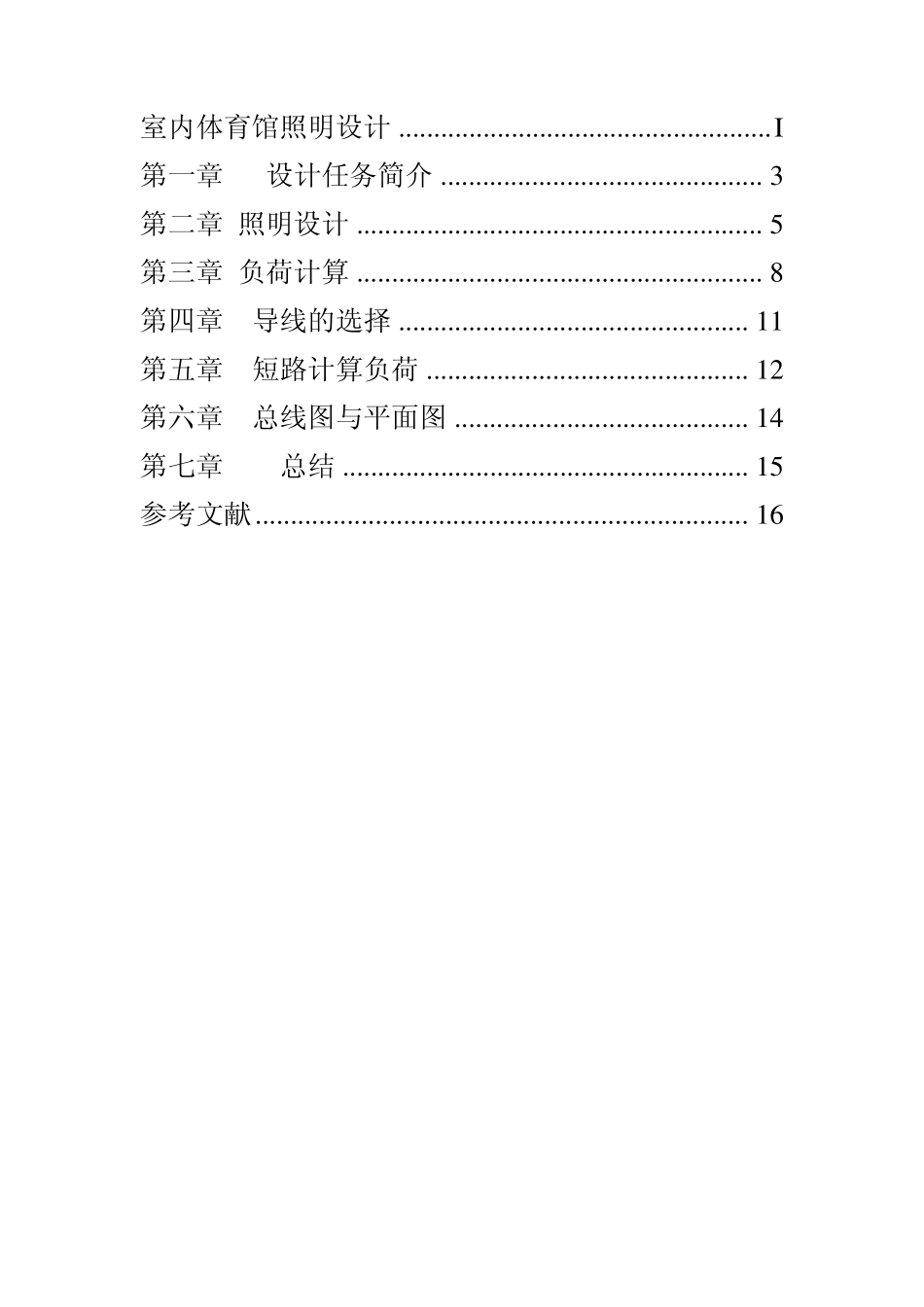

室内体育馆照明设计_第1页
1/16

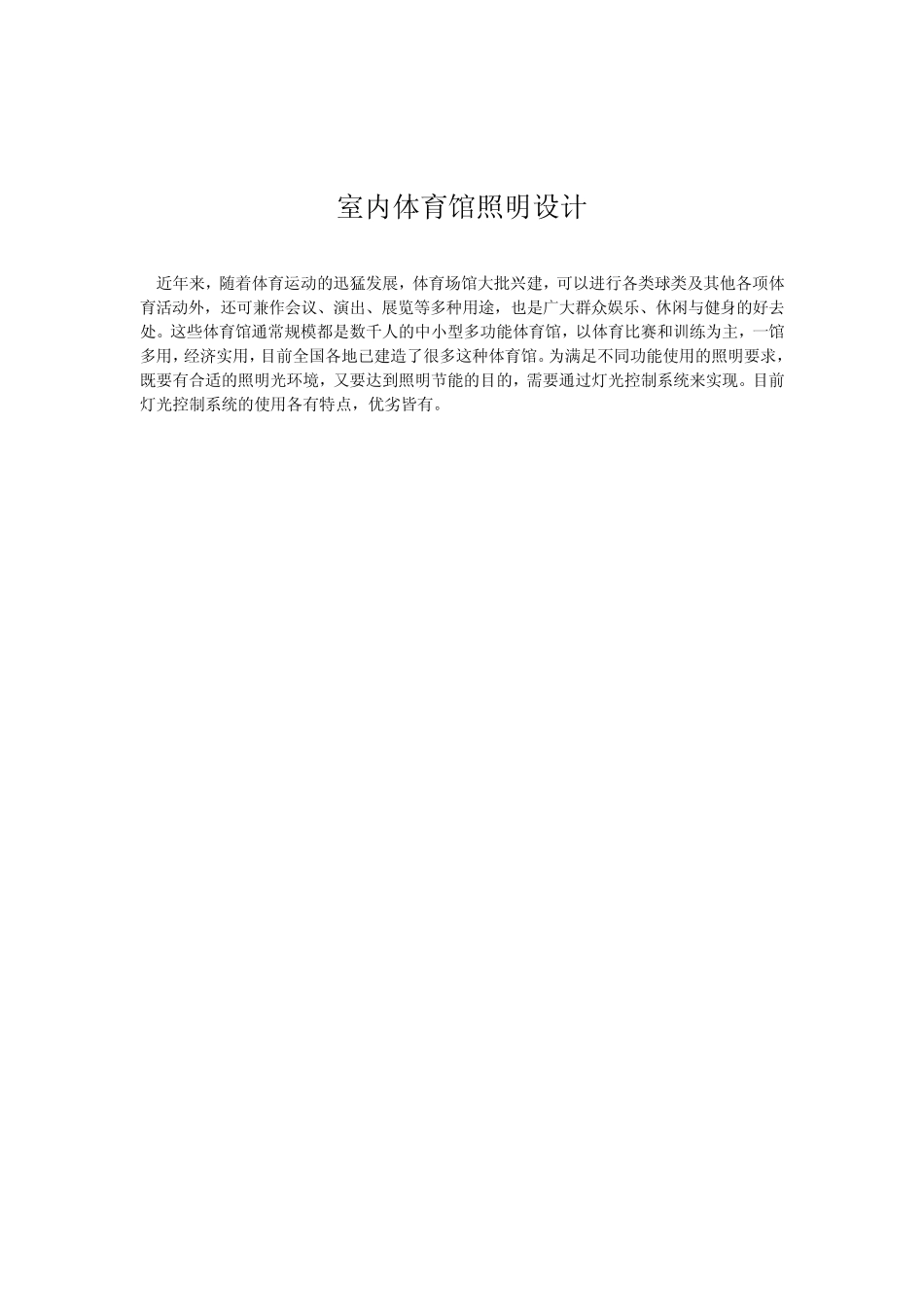

室内体育馆照明设计_第2页
2/16

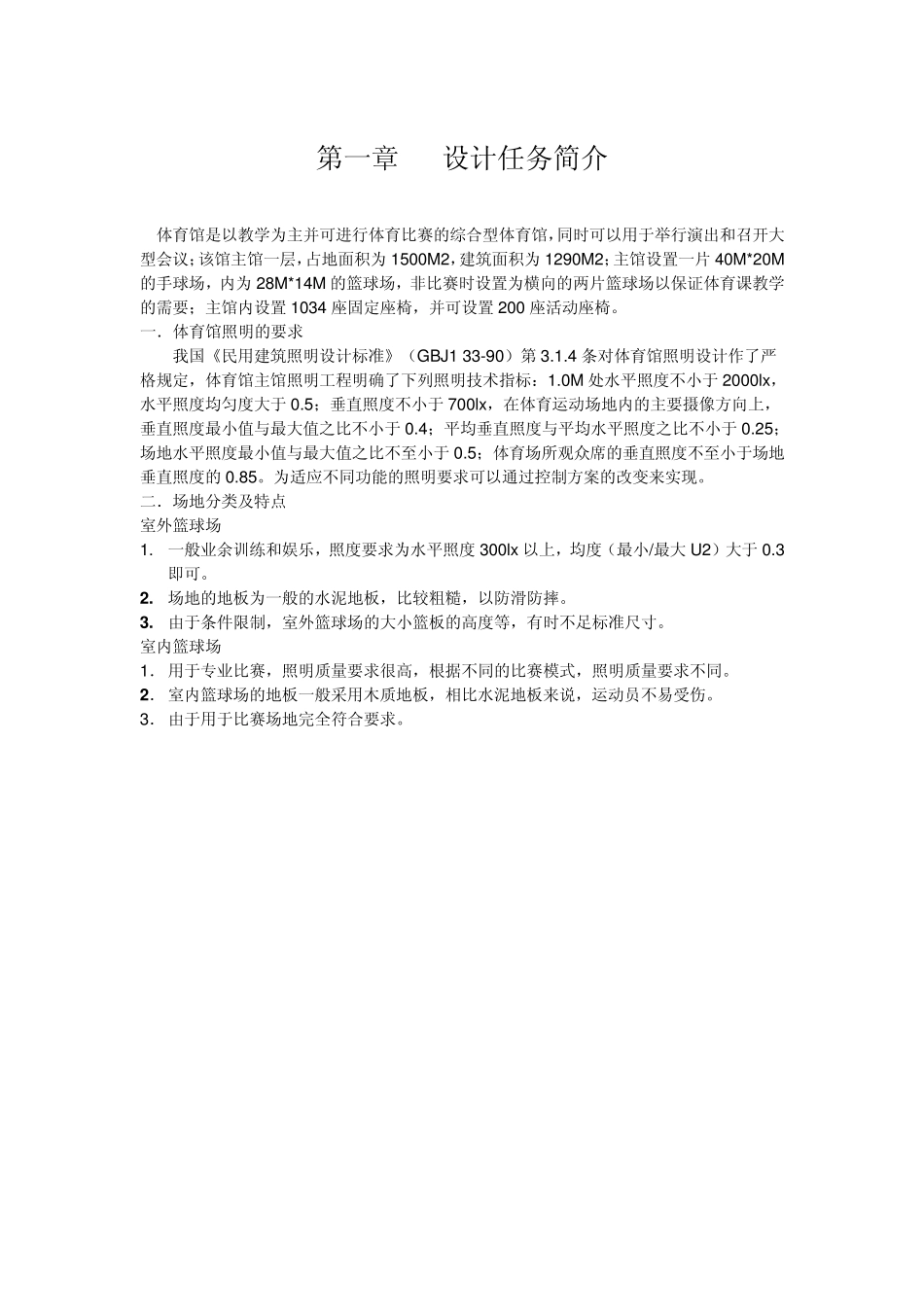

室内体育馆照明设计_第3页
3/16
室内体育馆照明设计 ..................................................... I 第一章 设计任务简介 .............................................. 3 第二章 照明设计 .......................................................... 5 第三章 负荷计算 .......................................................... 8 第四章 导线的选择 .................................................. 11 第五章 短路计算负荷 .............................................. 12 第六章 总线图与平面图 .......................................... 14 第七章 总结 .......................................................... 15 参考文献 ...................................................................... 16 室内体育馆照明设计 近年来,随着体育运动的迅猛发展,体育场馆大批兴建,可以进行各类球类及其他各项体育活动外,还可兼作会议、演出、展览等多种用途,也是广大群众娱乐、休闲与健身的好去处。这些体育馆通常规模都是数千人的中小型多功能体育馆,以体育比赛和训练为主,一馆多用,经济实用,目前全国各地已建造了很多这种体育馆。为满足不同功能使用的照明要求,既要有合适的照明光环境,又要达到照明节能的目的,需要通过灯光控制系统来实现。目前灯光控制系统的使用各有特点,优劣皆有。 第一章 设计任务简介 体育馆是以教学为主并可进行体育比赛的综合型体育馆,同时可以用于举行演出和召开大型会议;该馆主馆一层,占地面积为1500M2,建筑面积为1290M2;主馆设置一片40M*20M的手球场,内为28M*14M 的篮球场,非比赛时设置为横向的两片篮球场以保证体育课教学的需要;主馆内设置1034 座固定座椅,并可设置200 座活动座椅。 一.体育馆照明的要求 我国《民用建筑照明设计标准》(GBJ1 33-90)第3.1.4 条对体育馆照明设计作了严格规定,体育馆主馆照明工程明确了下列照明技术指标:1.0M 处水平照度不小于2000lx ,水平照度均匀度大于0.5;垂直照度不小于700lx ,在体育运动场地内的主要摄像方向上,垂直照度最小值与最大值之比不小于0.4;平均垂直照度与平均水平照度之比不小于0.25;场地水平照度最小值与最大值之比不至小于0.5;体育场所观众席的垂直照度不至小于场地垂直照度的0.85。为适应不同功能的照明要求可以通过控制方案的改变来实现。 二.场地分类及特点 室外篮球...
