室内分布后备电源方案分析2012.11.09

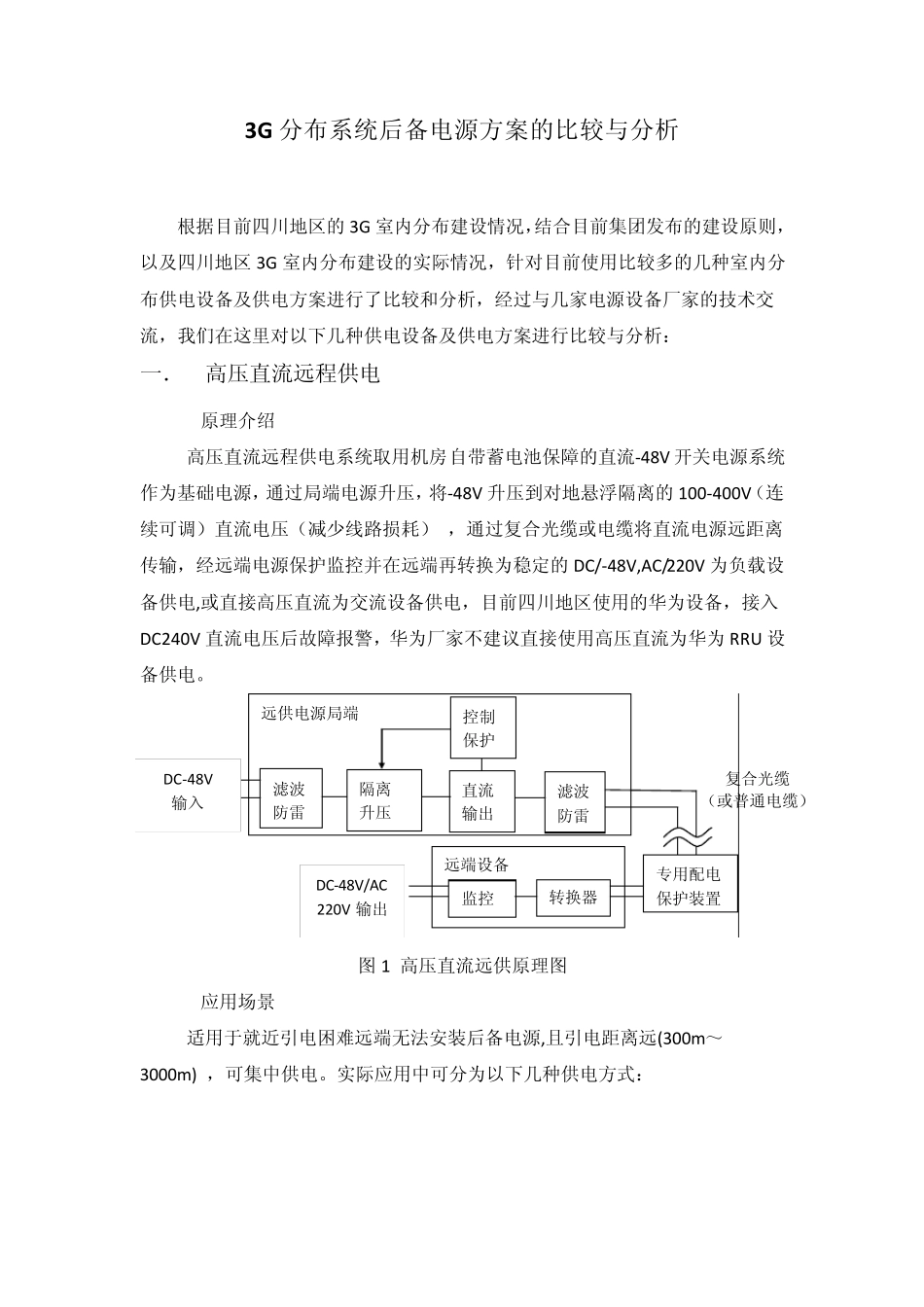

复合光缆 （或普通电缆） 3G 分布系统后备电源方案的比较与分析 根据目前四川地区的 3G 室内分布建设情况，结合目前集团发布的建设原则，以及四川地区 3G 室内分布建设的实际情况，针对目前使用比较多的几种室内分布供电设备及供电方案进行了比较和分析，经过与几家电源设备厂家的技术交流，我们在这里对以下几种供电设备及供电方案进行比较与分析： 一． 高压直流远程供电 1. 原理介绍 高压直流远程供电系统取用机房自带蓄电池保障的直流-48V 开关电源系统作为基础电源，通过局端电源升压，将-48V 升压到对地悬浮隔离的 100-400V（连续可调）直流电压（减少线路损耗） ，通过复合光缆或电缆将直流电源远距离传输，经远端电源保护监控并在远端再转换为稳定的 DC/-48V,AC/220V 为负载设备供电,或直接高压直流为交流设备供电，目前四川地区使用的华为设备，接入DC240V 直流电压后故障报警，华为厂家不建议直接使用高压直流为华为 RRU 设备供电。 图 1 高压直流远供原理图 2. 应用场景 适用于就近引电困难远端无法安装后备电源,且引电距离远(300m ～3000m ) ，可集中供电。实际应用中可分为以下几种供电方式： 远供电源局端 滤波 防雷 隔离 升压 直流 输出 滤波 防雷 控制 保护 专用配电 保护装置 DC-48V 输入 远端设备 转换器 监控 DC-48V/AC220V 输出 图2 点对点拉远供电 图3 集中式拉远供电 图4 级连式拉远供电 3. 引电 采用机房自带蓄电池保障的直流-48V 开关电源系统作为基础电源； 4. 优缺点 优点: 可解决野外及复杂场景取电难的问题；减少市电审批环节；有效的减少了交流供电带来的容抗与感抗问题；可以选用传输电缆与光缆的复合结构， 多路分配单元 与光缆一次性施工,降低施工成本；输电线路正负极对地悬浮，提高了安全性；目前部分厂家推出了专用高压直流配电保护设备,一定程度上提高了高压直流的安全性与可维护性。 缺点: 目前中国移动没有相应技术标准；远期远端站电源容量扩容会有难度；使外部强电入侵信源基站直流电源系统的可能性加大；直流高压设备中的漏电、开路等保护十分灵敏，增大了站点误操作断站的可能;高压直流供电与交流供电特性有较大差别，线路与设备施工维护习惯需要有所改变, 增加了转换环节,降低了转换效率，集中供电方式对局房电源的可靠性与后备容量提出了更高的要求，目前高压直流相关标准还在制定中，高压直流设备还有很多问题需要解决与改进...
