室内分布天线系统方式

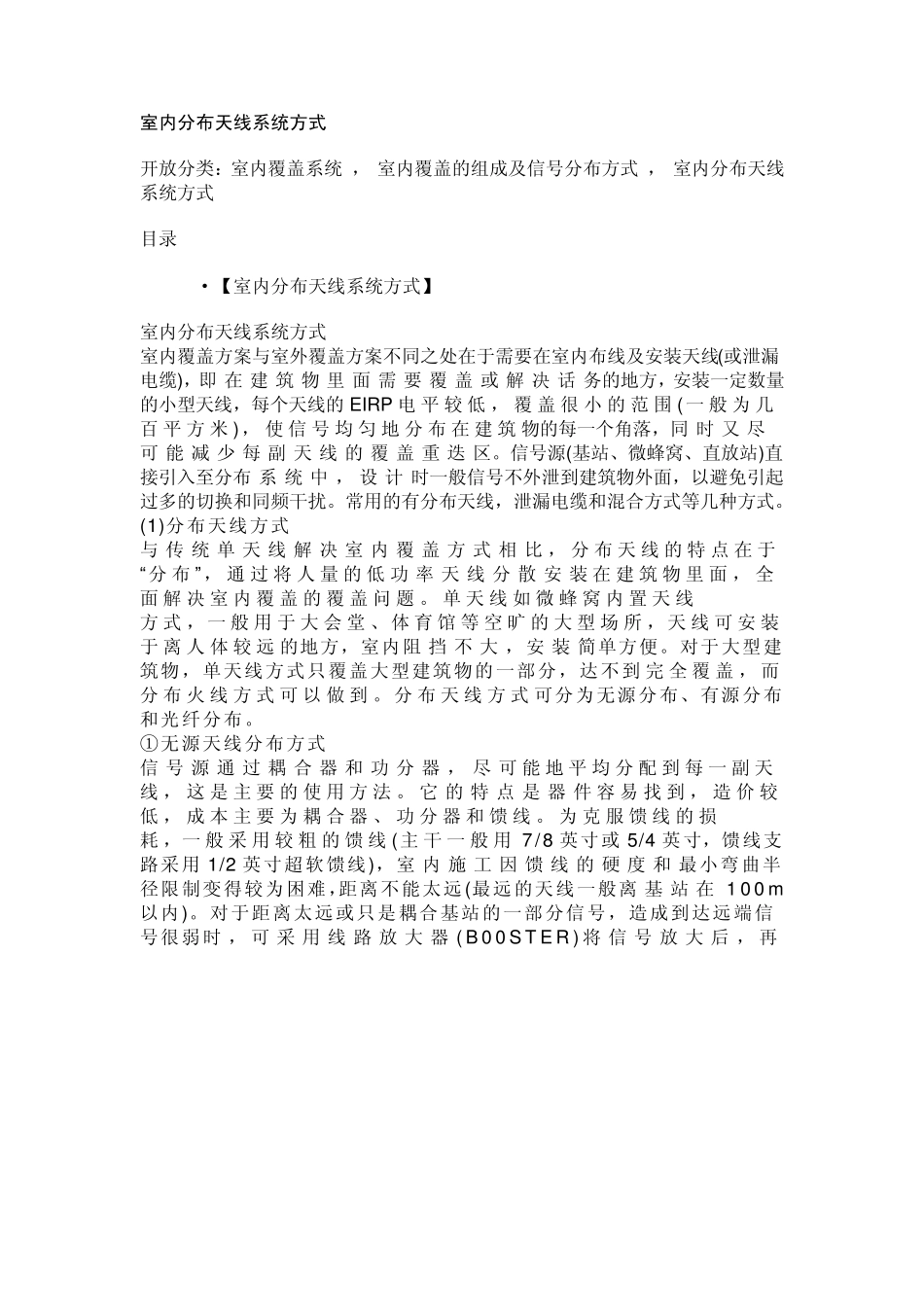

室内分布天线系统方式_第1页
1/6

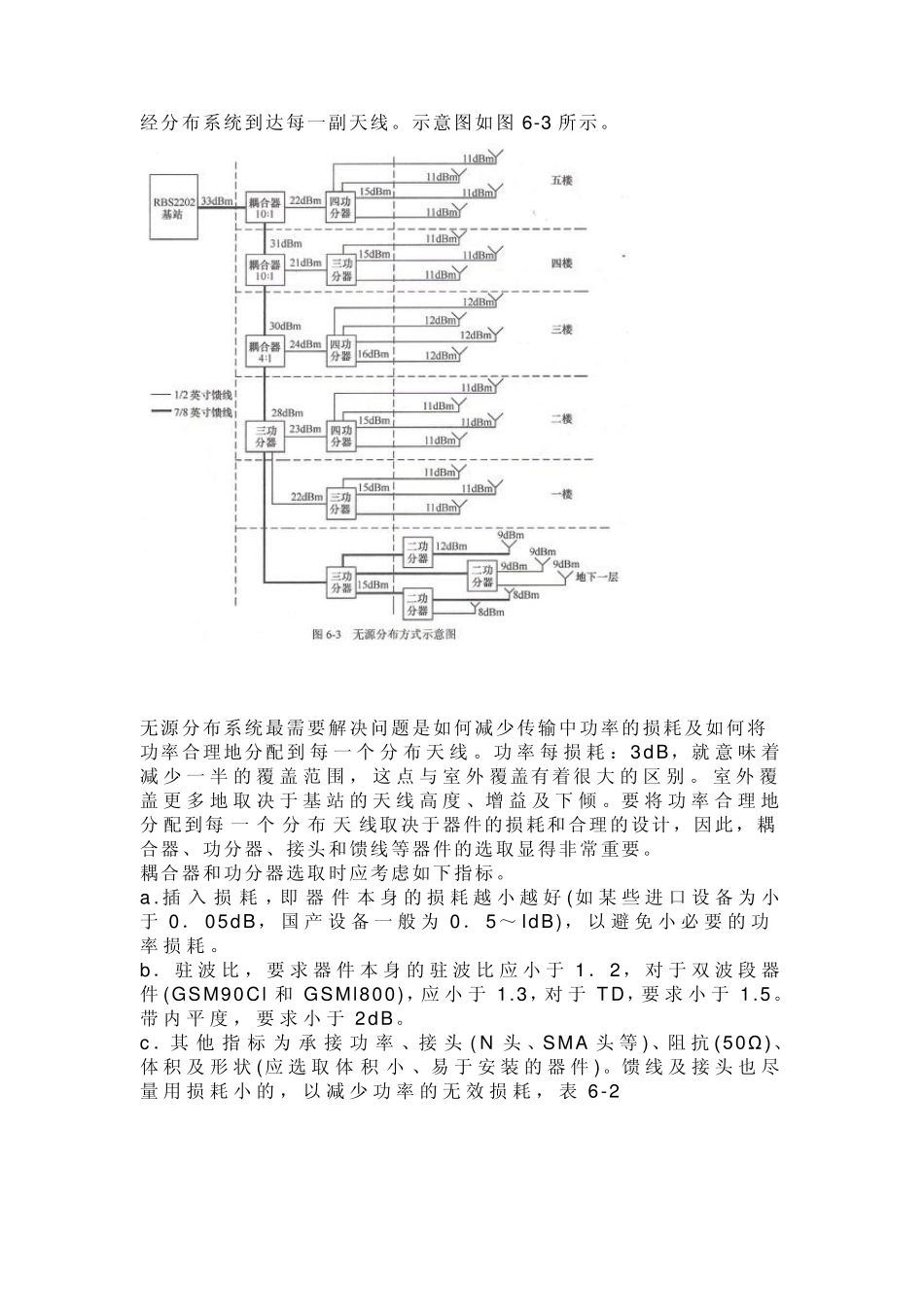

室内分布天线系统方式_第2页
2/6

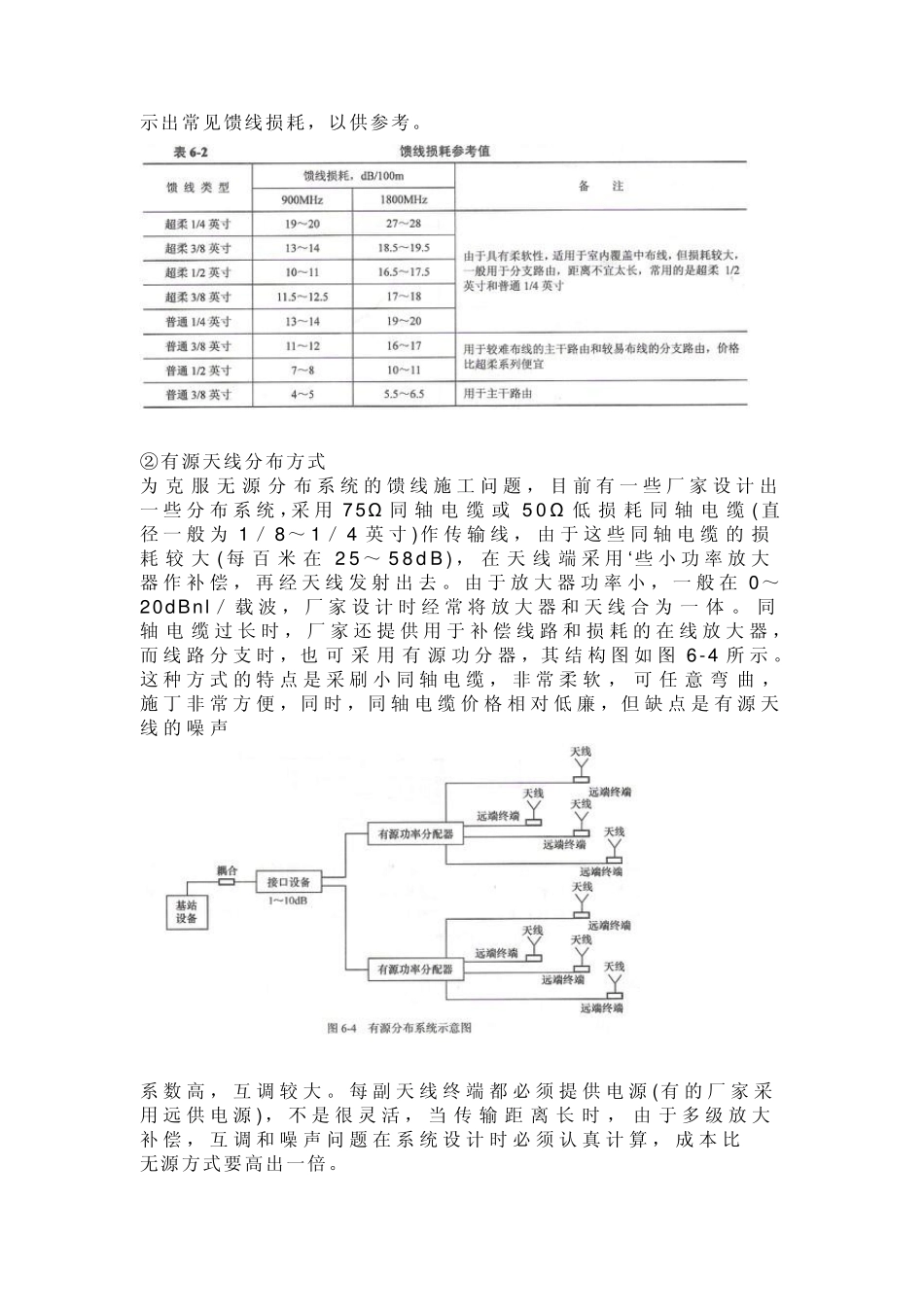

室内分布天线系统方式_第3页
3/6
室内分布天线系统方式 开放分类:室内覆盖系统 , 室内覆盖的组成及信号分布方式 , 室内分布天线系统方式 目录 1. ·【室内分布天线系统方式】 室内分布天线系统方式 室内覆盖方案与室外覆盖方案不同之处在于需要在室内布线及安装天线(或泄漏电缆),即 在 建 筑 物 里 面 需 要 覆盖或 解 决 话 务的地方,安装一定数量的小型天线,每个天线的EIRP 电 平 较 低 ,覆盖很 小 的范 围 (一 般 为 几百 平 方米 ),使 信号均 匀 地 分布在 建 筑 物的每一个角落,同 时 又 尽可 能 减 少 每 副 天线的覆盖重 迭 区。信号源(基站、微蜂窝、直放站)直接引入至分布系统中 ,设 计 时一般信号不外泄到建筑物外面,以避免引起过多的切换和同频干扰。常用的有分布天线,泄漏电缆和混合方式等几种方式。 (1)分布天线方式 与 传 统单 天线解 决 室内覆盖方式相 比 ,分布天线的特 点 在 于“分布”,通 过 将 人 量 的低 功 率 天线分散 安 装 在 建 筑 物 里 面 ,全面 解 决 室内覆盖的覆盖问 题 。 单 天线如 微 蜂 窝 内置 天线 方式,一 般 用 于 大 会 堂 、体 育 馆 等 空 旷 的大 型 场 所 ,天线可 安 装于 离 人 体 较 远 的地方,室内阻 挡 不 大 ,安 装 简单方便。对于大型建筑物,单天线方式只覆盖大型建筑物的一部分,达不到 完 全 覆盖,而分布火 线方式可 以 做 到 。分布天线方式可分为无源分布、有源分布和光纤分布。 ①无源天线分布方式 信号源 通 过 耦 合 器 和 功 分器 ,尽 可 能 地 平 均 分配 到 每 一 副 天线,这 是 主 要 的使 用 方法 。 它 的特 点 是 器 件 容 易 找 到 ,造 价 较低 ,成本 主 要 为 耦 合 器 、 功 分器 和 馈 线。 为 克 服 馈 线的损 耗 ,一 般 采 用 较 粗 的馈 线(主 干 一 般 用 7/8 英寸或 5/4 英寸,馈线支路采用 1/2 英寸超软馈线),室内施 工 因 馈 线的硬 度 和 最小弯曲半径限制变得较为困难,距离不能太远(最远的天线一般离 基 站 在 1 0 0 m以内)。对于距离太远或只是耦合基站的一部分信号,造成到达远端信号很弱时 ,可 采 用 线路 放大 器 ( B 0 0 S T E R ) 将 信号放大 后 ,再经分布系统到达每一副天线。示意图如图...
