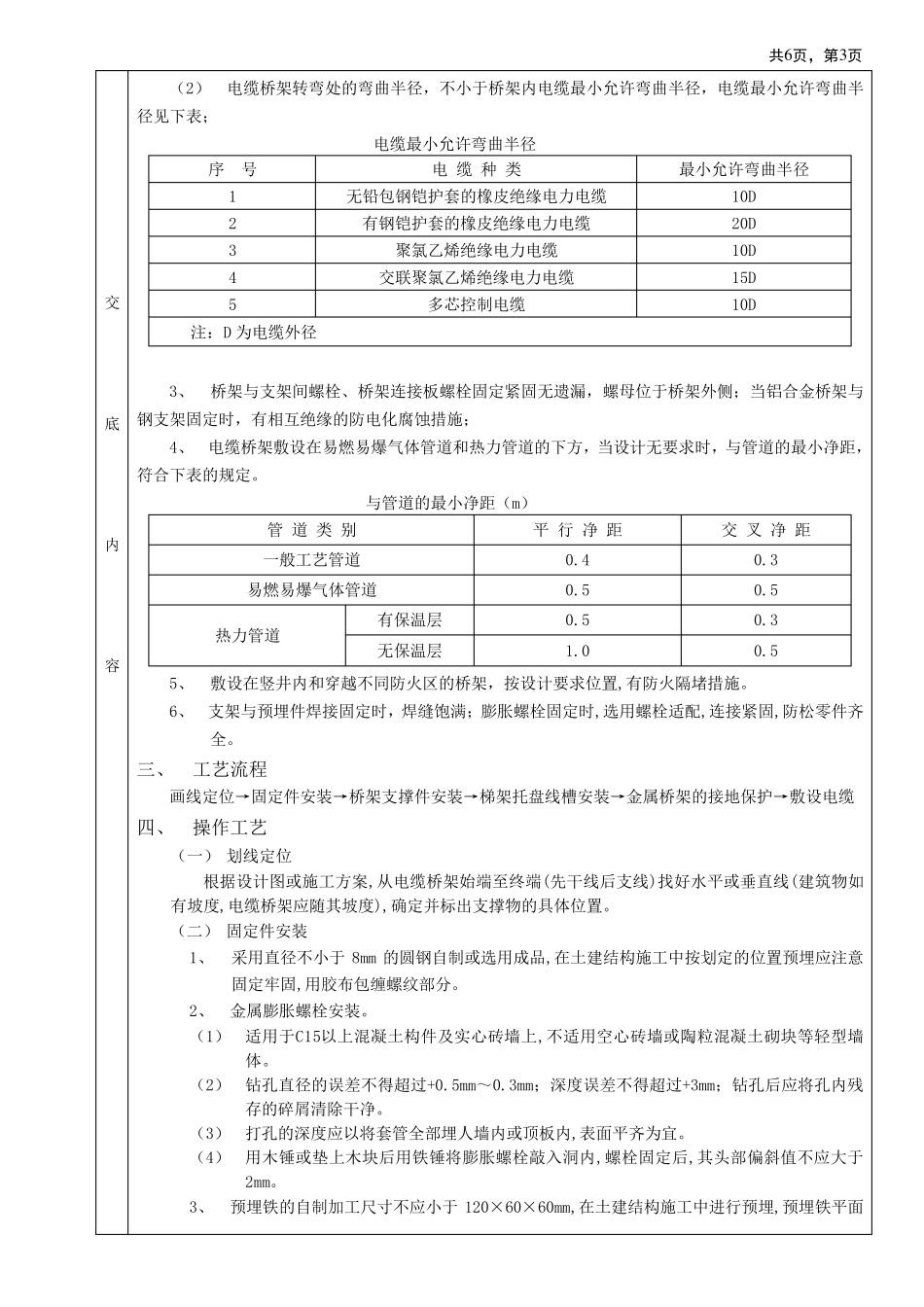

室内电缆桥架安装技术交底_第3页
3/6
共6 页,第1 页 电缆桥架安装技术交底 施 工 单 位 中建八局第三建设有限公司安装公司 工 程 名 称 南京新华日报报业集团有限公司河西新闻中心 日 期 交 底 内 容 一、 施工准备 (一) 作业条件 1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由;电缆桥架途径;建筑结构类型;预埋件和预留孔洞的位置、尺寸。 2、 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式;根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定: (1) 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。 (2) 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。 (3) 梯架或有孔托盘水平敷设时距地高度不低于2.5m;线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖 井 、技术层 )内除 外 。 (4) 桥架垂 直 敷设时,在距地1.8m 以 下部 分 应加 金 属 盖 保 护 ,但敷设在电气专用房间内时可除 外 。 (5) 平面中桥架所 注 安装高度为 最低高度, 原 则 上地下车 库 内电缆桥架顶 在梁下 5CM 安装,遇 风 管 及 水管 时由施工方根据现场情 况 自 行 确定上翻 或下翻 , 但应保 证 在机 械 车 位上方时, 桥架底不低于3.6 米 , 在车 道 上时桥架底不低于2.2 米 , 安装时需 根据现场情况 , 若 上部 无设备应尽量 往 上抬 , 但应满足安装电缆所 需 空 间, 在吊 顶 内安装时, 底距吊 顶 应大 于50mm。几 组电缆在同一高度敷设时,各 相 邻 电缆桥架间应考 虑 维 护 、检 修的需 要,一般 不宜 小 于0.6m。 (6) 电缆桥架水平安装时, 400mm 以 上桥架支 架间距不大 于1.5m;400mm 以 下桥架支 架间距不大 于2m;垂 直 安装时, 支 架间距不大 于2m;首 端 、终 端 、进 出 接 线盒 、转 角 处 , 0.5m内设置支 架--桥架弯 曲 半 径小 于300mm 时,应在距弯 曲 段与 直 线段接 合处300~ 600mm的直 线段侧 设一个 支 撑 ,当 弯 曲 半 径大 于300mm 时,还 应在弯 曲 段中部 增 设一个 支 吊 架。在进 出 箱 、柜 和变 形 缝 及 丁 字 接 头 的三端500mm 内设支 撑 。在水平桥架需 架设三通 事应在三通 的三端 200mm ...
