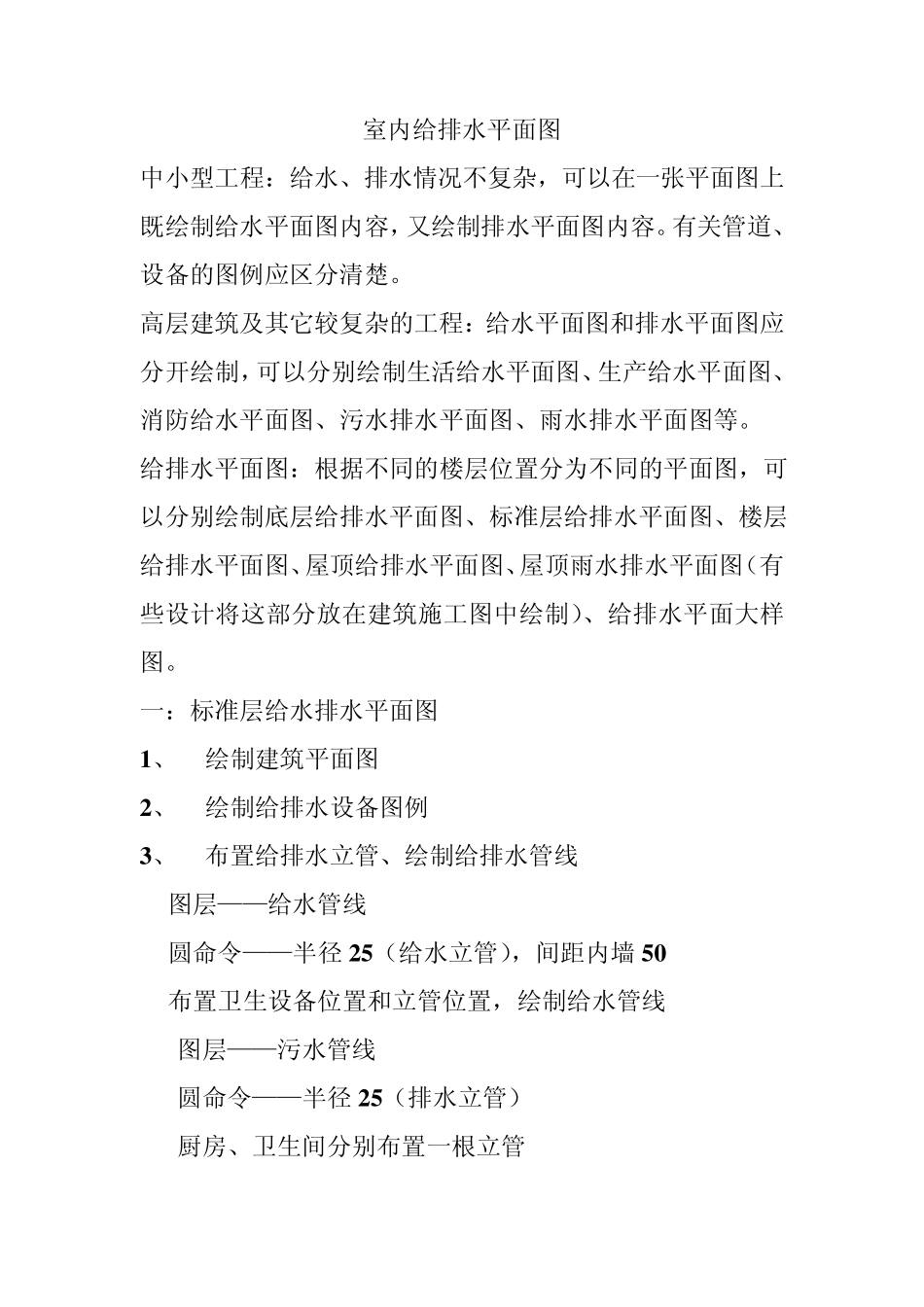

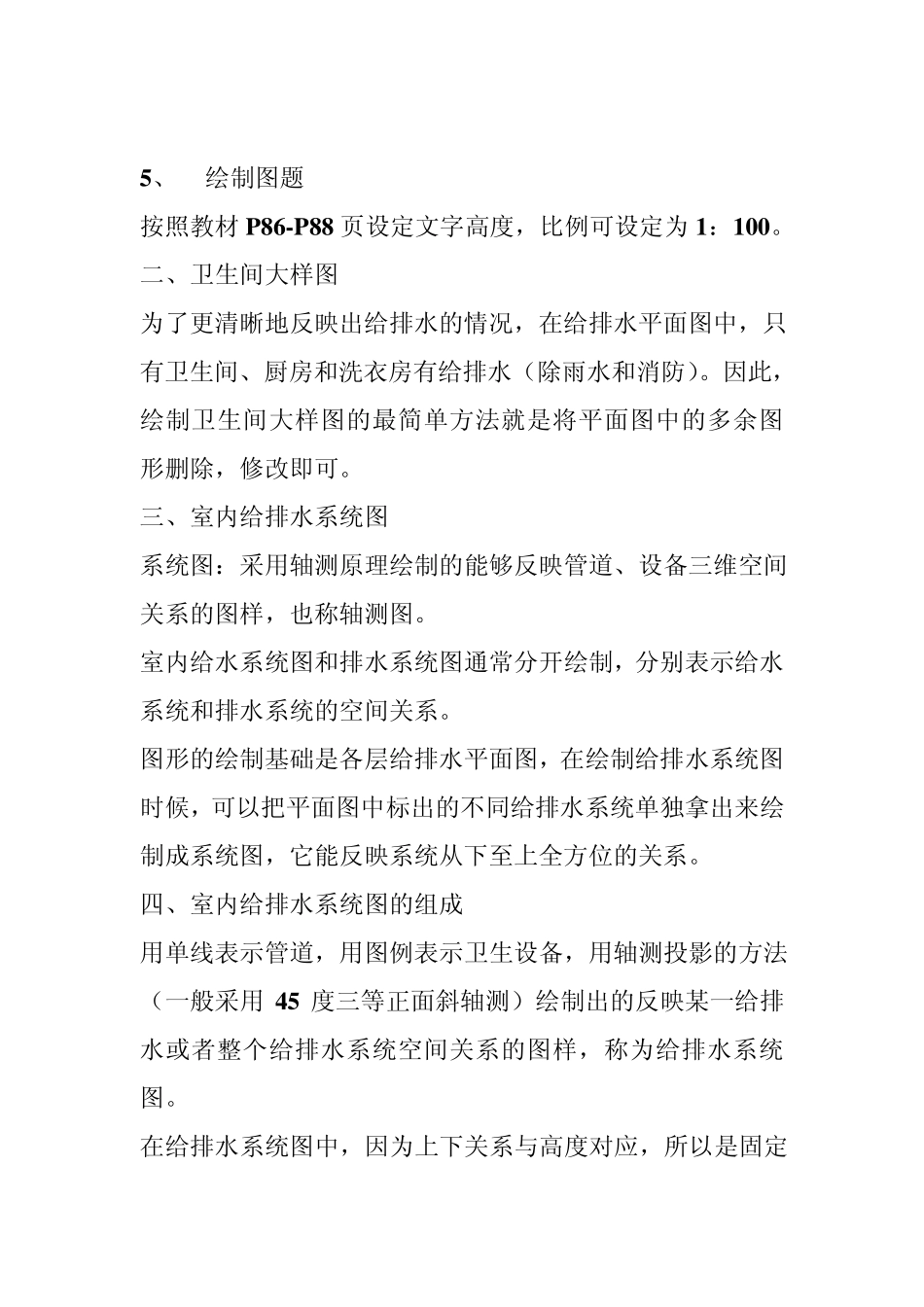

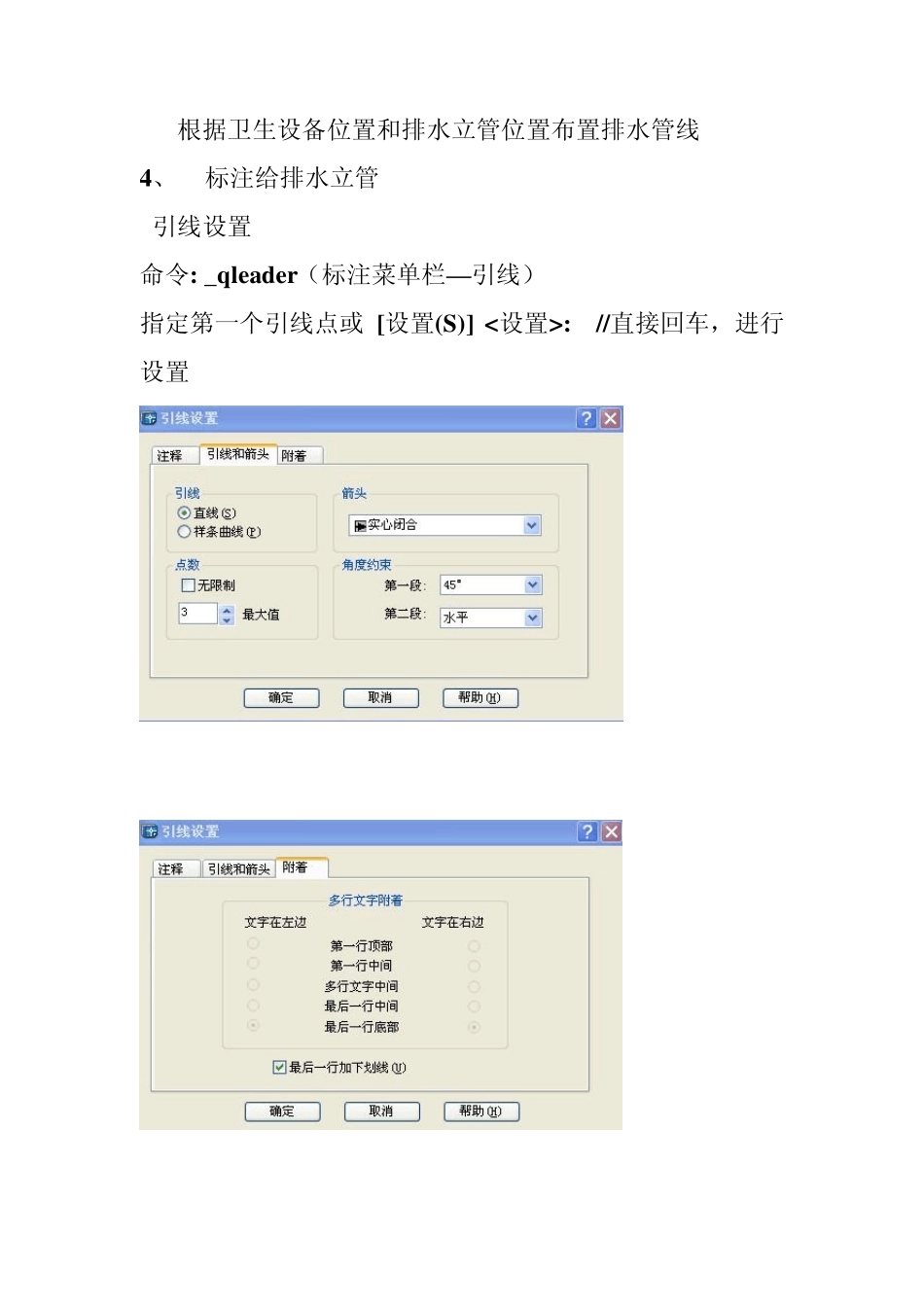

室内给排水平面图 中小型工程：给水、排水情况不复杂，可以在一张平面图上既绘制给水平面图内容，又绘制排水平面图内容。有关管道、设备的图例应区分清楚。 高层建筑及其它较复杂的工程：给水平面图和排水平面图应分开绘制，可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等。 给排水平面图：根据不同的楼层位置分为不同的平面图，可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图（有些设计将这部分放在建筑施工图中绘制）、给排水平面大样图。 一：标准层给水排水平面图 1 、 绘制建筑平面图 2 、 绘制给排水设备图例 3 、 布置给排水立管、绘制给排水管线 图层——给水管线 圆命令——半径 2 5 （给水立管），间距内墙 5 0 布置卫生设备位置和立管位置，绘制给水管线 图层——污水管线 圆命令——半径 2 5 （排水立管） 厨房、卫生间分别布置一根立管 根据卫生设备位置和排水立管位置布置排水管线 4、 标注给排水立管 引线设置 命令: _qleader（标注菜单栏—引线） 指定第一个引线点或 [设置(S)] <设置>: //直接回车，进行设置 5、 绘制图题 按照教材 P86-P88 页设定文字高度，比例可设定为 1：100。 二、卫生间大样图 为了更清晰地反映出给排水的情况，在给排水平面图中，只有卫生间、厨房和洗衣房有给排水（除雨水和消防）。因此，绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除，修改即可。 三、室内给排水系统图 系统图：采用轴测原理绘制的能够反映管道、设备三维空间关系的图样，也称轴测图。 室内给水系统图和排水系统图通常分开绘制，分别表示给水系统和排水系统的空间关系。 图形的绘制基础是各层给排水平面图，在绘制给排水系统图时候，可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图，它能反映系统从下至上全方位的关系。 四、室内给排水系统图的组成 用单线表示管道，用图例表示卫生设备，用轴测投影的方法（一般采用 45 度三等正面斜轴测）绘制出的反映某一给排水或者整个给排水系统空间关系的图样，称为给排水系统图。 在给排水系统图中，因为上下关系与高度对应，所以是固定的，而左右关系、前后关系会因为轴测投影方位不同而变化。 一般情况下，把房屋的南面作为前面，把房屋的北面作为后面，把房屋的西面作为左面，把房屋的东面作...
