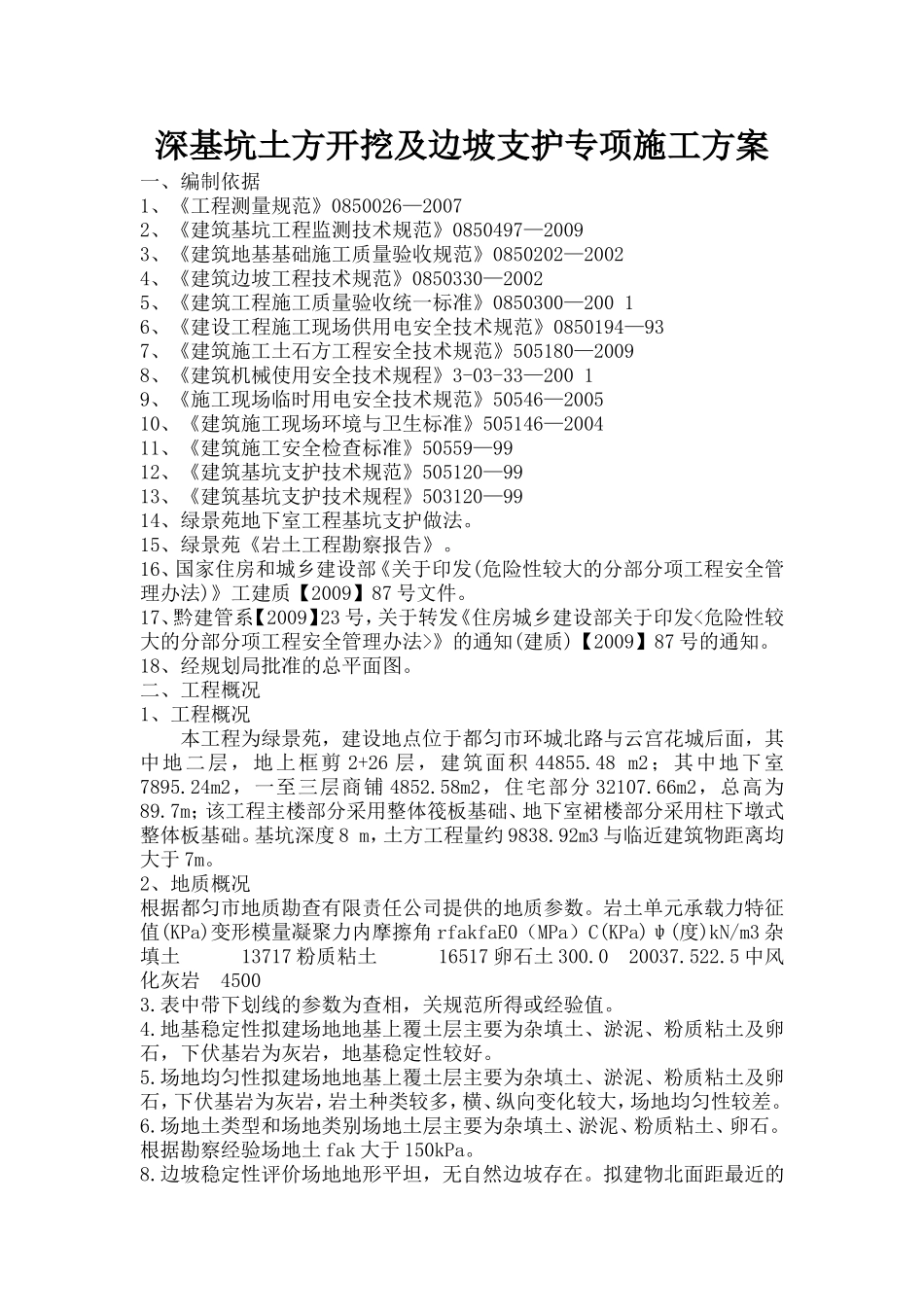

深基坑土方开挖及边坡支护专项施工方案一、编制依据1、《工程测量规范》0850026—20072、《建筑基坑工程监测技术规范》0850497—20093、《建筑地基基础施工质量验收规范》0850202—20024、《建筑边坡工程技术规范》0850330—20025、《建筑工程施工质量验收统一标准》0850300—20016、《建设工程施工现场供用电安全技术规范》0850194—937、《建筑施工土石方工程安全技术规范》505180—20098、《建筑机械使用安全技术规程》3-03-33—20019、《施工现场临时用电安全技术规范》50546—200510、《建筑施工现场环境与卫生标准》505146—200411、《建筑施工安全检查标准》50559—9912、《建筑基坑支护技术规范》505120—9913、《建筑基坑支护技术规程》503120—9914、绿景苑地下室工程基坑支护做法。15、绿景苑《岩土工程勘察报告》。16、国家住房和城乡建设部《关于印发(危险性较大的分部分项工程安全管理办法)》工建质【2009】87号文件。17、黔建管系【2009】23号，关于转发《住房城乡建设部关于印发<危险性较大的分部分项工程安全管理办法>》的通知(建质)【2009】87号的通知。18、经规划局批准的总平面图。二、工程概况1、工程概况本工程为绿景苑，建设地点位于都匀市环城北路与云宫花城后面，其中地二层，地上框剪2+26层，建筑面积44855.48m2；其中地下室7895.24m2，一至三层商铺4852.58m2，住宅部分32107.66m2，总高为89.7m；该工程主楼部分采用整体筏板基础、地下室裙楼部分采用柱下墩式整体板基础。基坑深度8m，土方工程量约9838.92m3与临近建筑物距离均大于7m。2、地质概况根据都匀市地质勘查有限责任公司提供的地质参数。岩土单元承载力特征值(KPa)变形模量凝聚力内摩擦角rfakfaE0（MPa）C(KPa)ψ(度)kN/m3杂填土13717粉质粘土16517卵石土300.020037.522.5中风化灰岩45003.表中带下划线的参数为查相，关规范所得或经验值。4.地基稳定性拟建场地地基上覆土层主要为杂填土、淤泥、粉质粘土及卵石，下伏基岩为灰岩，地基稳定性较好。5.场地均匀性拟建场地地基上覆土层主要为杂填土、淤泥、粉质粘土及卵石，下伏基岩为灰岩，岩土种类较多，横、纵向变化较大，场地均匀性较差。6.场地土类型和场地类别场地土层主要为杂填土、淤泥、粉质粘土、卵石。根据勘察经验场地土fak大于150kPa。8.边坡稳定性评价场地地形平坦，无自然边坡存在。拟建物北面距最近的民居公10m。经调查，北面民居基础形式为条形基础，基础持力层为粉质粘土层。地下室基坑开挖后，将形成约7m左右的土质边坡，坡体主要由杂填土、淤泥、粉质粘土组成。以距民居最近位置的E剖面为代表性剖面进行边坡稳定性计算，得滑动安全系数=0.611，边坡不稳定，为了确保施工安全，场地基坑开挖时应先支护再开挖。5.2持力层选择及基础方案建议建议采用中风化灰岩层为拟建物的地基基础持力层，基础形式可采用桩基础。根据拟建物、场地特征及都匀地区的施工经验，可采用人工挖孔桩或钻（冲）孔灌注桩。若采用桩基方案，基桩埋深见表5-2-1“基桩埋深建议表”。5.3基坑开挖时应先支护再开挖，。可采用挡墙或抗滑桩进行支护，标高760.4～761.4m，地下水对基础施工影响较大。在基坑施工时需准备施工降水设备排水。场地地下水对混凝土及混凝土中钢筋具微腐蚀性。5.6基坑开挖后，应通知勘察单位，会同各有关部门，做好验槽工作。若遇地质情况复杂，不能满足设计要求时，可进行施工勘察。3、周边环境北东侧为lOm宽的居民住房，基坑边距离路边绿化带约9m；南侧为环城北路，东侧为小块空地，基坑西北侧约15m居民自行修建的住房；三、基坑支护方案的选择根据绿景苑《岩土工程勘察报告》和贵阳市建筑设计院有限公司所设计的图纸进行施工。根据地质情况，结构设计要求并结合场地周边环境，本基坑边坡支护形式为放坡开挖，挂网喷射混凝土C20护面。1、1-1剖面：基坑东为杂填土、淤泥、粉质粘土及卵石，下伏基岩为灰岩，岩土种类较多，横、纵向变化较大，场地均匀性较差，边坡高度8m，按l：0.50坡度放坡开挖，放坡宽度3.5。m2、坡面上设置PVC泄水管中30L=400，问距3.0×3.Om。3、坡面上挂Φ16#铁丝网，并采用Φ8钢筋长度L=600mm锚钉锚固铁丝网，问距10...
