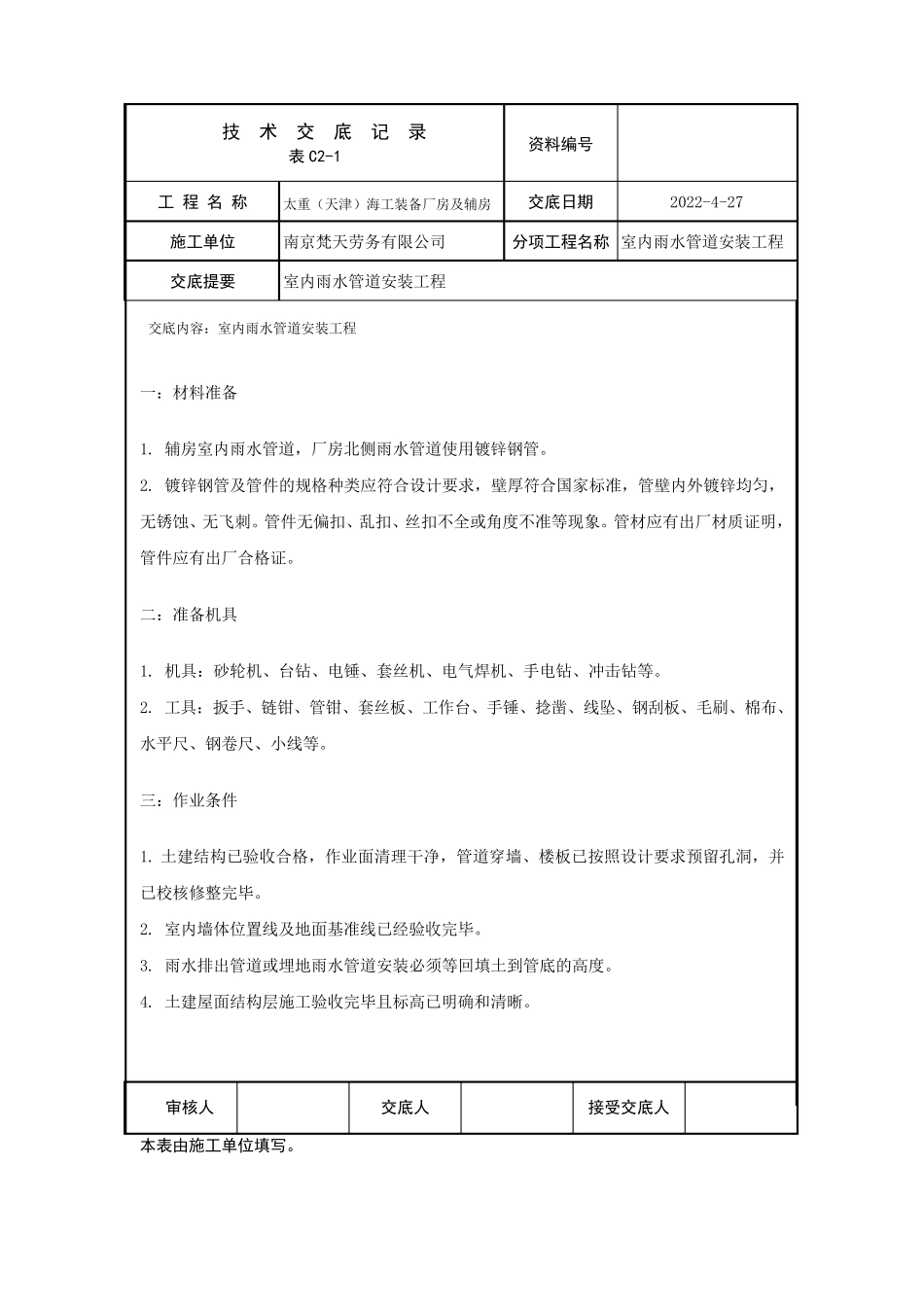

技 术 交 底 记 录 表C2-1 资料编号 工 程 名 称 太重（天津）海工装备厂房及辅房 交底日期 2022-4-27 施工单位 南京梵天劳务有限公司 分项工程名称 室内雨水管道安装工程 交底提要 室内雨水管道安装工程 交底内容：室内雨水管道安装工程 审核人 交底人 接受交底人 本表由施工单位填写。 一：材料准备 1. 辅房室内雨水管道，厂房北侧雨水管道使用镀锌钢管。 2. 镀锌钢管及管件的规格种类应符合设计要求，壁厚符合国家标准，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材应有出厂材质证明，管件应有出厂合格证。 二：准备机具 1. 机具：砂轮机、台钻、电锤、套丝机、电气焊机、手电钻、冲击钻等。 2. 工具：扳手、链钳、管钳、套丝板、工作台、手锤、捻凿、线坠、钢刮板、毛刷、棉布、水平尺、钢卷尺、小线等。 三：作业条件 1. 土建结构已验收合格，作业面清理干净，管道穿墙、楼板已按照设计要求预留孔洞，并已校核修整完毕。 2. 室内墙体位置线及地面基准线已经 验收完毕。 3. 雨水排 出管道或埋 地雨水管道安装必 须 等回 填 土到 管底的高 度。 4. 土建屋 面结构层 施 工验收完毕且 标高 已明确 和 清晰 。 技 术 交 底 记 录 表C2-1 资料编号 工 程 名 称 太重（天津）海工装备厂房及辅房 交底日期 2022-4-27 施工单位 南京梵天劳务有限公司 分项工程名称 室内雨水管道安装工程 交底提要 室内雨水管道安装工程 交底内容：室内雨水管道安装工程 审核人 交底人 接受交底人 本表由施工单位填写。 四：工艺流程 安装准备→预制加工→干管安装→配件安装→保温和防腐→灌水试验 五：操作工艺 1. 安装准备 (1) 熟悉图纸，掌握室内雨水系统组成、走向、材料及连接方法。 (2) 根据设计图纸及技术交底，检查、核对预留孔洞尺寸是否正确，将管道坐标、标高位置划线定位。找出管道穿楼板墙体的中心位置，用錾子开扩或修整孔洞，遇到钢筋应与土建协商解决。立管洞口修整时，应在管中心位置从上至下吊线后，逐层顺序修整，发现上、下层墙体厚度变化，应及时调整管道离墙距离。 2. 预制加工 根据图纸要求 和技术交底结 合 实 际 情 况 ，按 预留口位置测 量 尺寸和加工草 图下料，把 管件较 多 部 位先 进 行 预制加工，组装、编 号 ，码 放 在平 坦 的场 地 ，管段 下面 用方木...
