室温拉伸试验

室温拉伸试验_第1页
1/29
室温拉伸试验_第2页
2/29
室温拉伸试验_第3页
3/29

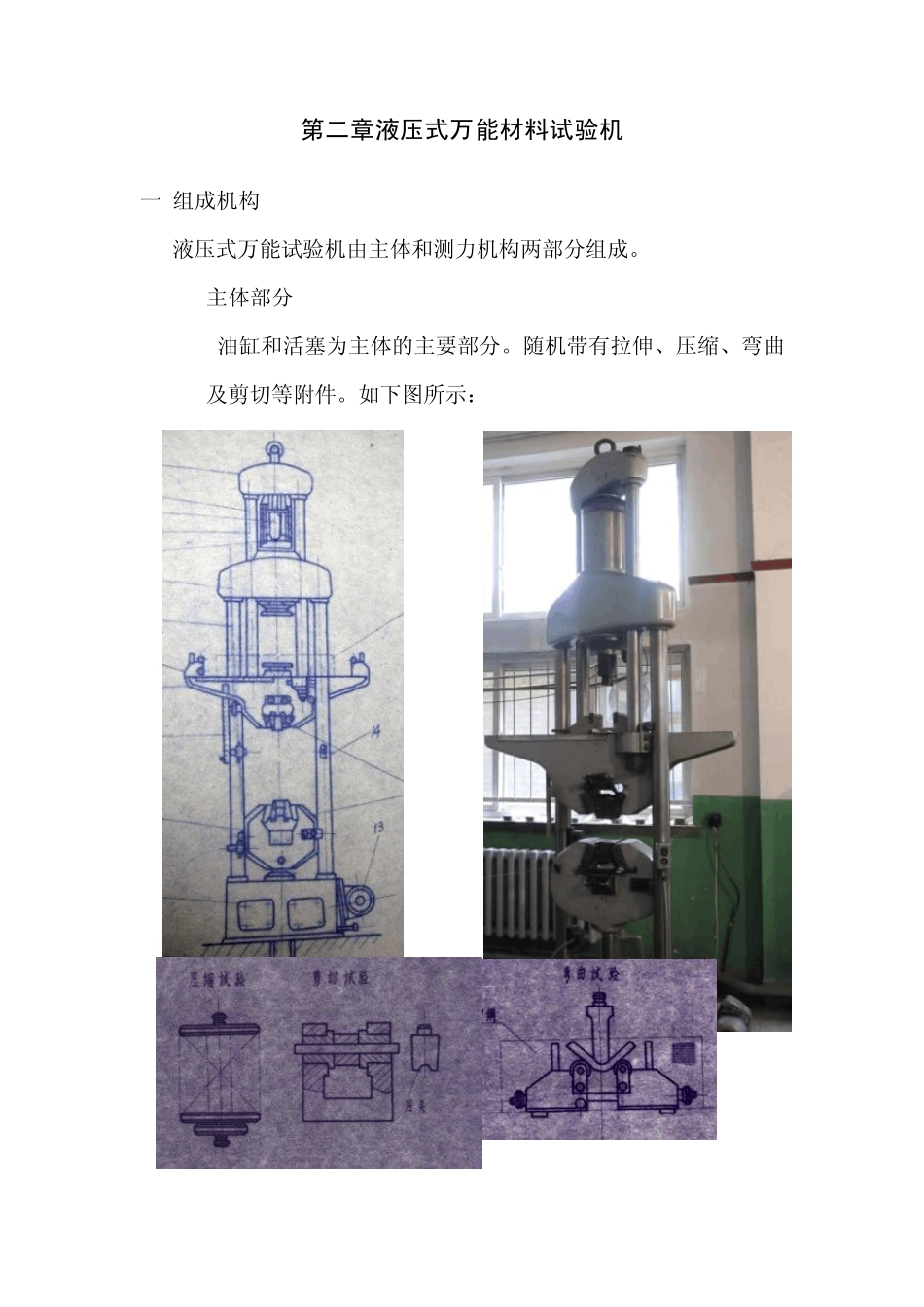

室温拉伸试验操作规程 第一章 试验前的准备 一 试样的检查及尺寸量取 1. 试样的形状与尺寸 试样的形状与尺寸取决于要被试验的金属产品的形状与尺寸。试样横截面可以为圆形、矩形、多边形、环形,特殊情况下可以为某些其他形状。 2. 原始标距(L0)的测定及标记 应用小标记、细划线或细墨线标记原始标距,但不得用引起过早断裂的缺口作标记。 对于比例试样,应将原始标距的计算值修约至最接近5mm的倍数,中间数值向较大一方修约。原始标距的标记应准确到±1%。 如平行长度(Lc)比原始标距长许多,例如不经机加工的试样,可以标记一系列套叠的原始标距。有时,可以在试样表面划一条平行于试样纵轴的线,并在此线上标记原始标距。 3. 原始横截面积(S0)的测定 试样原始横截面积测定的方法和准确度应符合金属材料 室温拉伸试验方法 GB/T 228-2002标准规定的要求。应根据测量的试样原始尺寸计算原始横截面积,并至少保留 4位有效数字。 二 试验机介绍 拉力试验机是拉伸试验的主要设备。它主要由加载机构、夹样机构、记录或输出机构、测力机构四部分组成。目前主要分位机械式、液压式、电子万能以及电液式几类。我们试验室现有的室温拉伸主要是液压式万能材料试验机和电液伺服万能试验机。其规格主要有 30吨、60吨、100吨和 60吨。 我试验室选用的液压式万能材料试验机是由主体和测力计两部分组成。试验机的加荷方法系采用液压加荷,在测力计外壳内装有活塞式高压油泵,由电动机带动,运转时动作平稳及音响正常。负荷指示度盘采用封闭式结构,刻度清晰,使试验者读数时减少误差。自动描绘装置在测力计外壳上,记录之应变图可随试验的需要,将应变原形放大到2倍到4倍。液压系统主要由测力计外面手轮控制,操作方便并保证安全。试验机的示值相对误差在±1%以内(指负荷在试验机最大名义负荷的 4%以上时)。试验机外形整齐美观,操作部分及指示负荷部分高度适当,便于试验者进行操作与观察。我们所选用的 SHT4605D微机控制电液伺服万能试验机由主机、液压源、DCS控制器及计算机数据处理系统等组成,采用了电液伺服控制系统,能满足负荷、变形、位移的三闭环控制要求,并可以按照设定程序平滑切换,满足各种材料试验的要求。 第二章液压式万能材料试验机 一 组成机构 液压式万能试验机由主体和测力机构两部分组成。 1. 主体部分 油缸和活塞为主体的主要部分。随机带有拉伸、压缩、弯曲及剪切等附件。如下图所示: 2....
