容性设备绝缘在线监测及分析系统

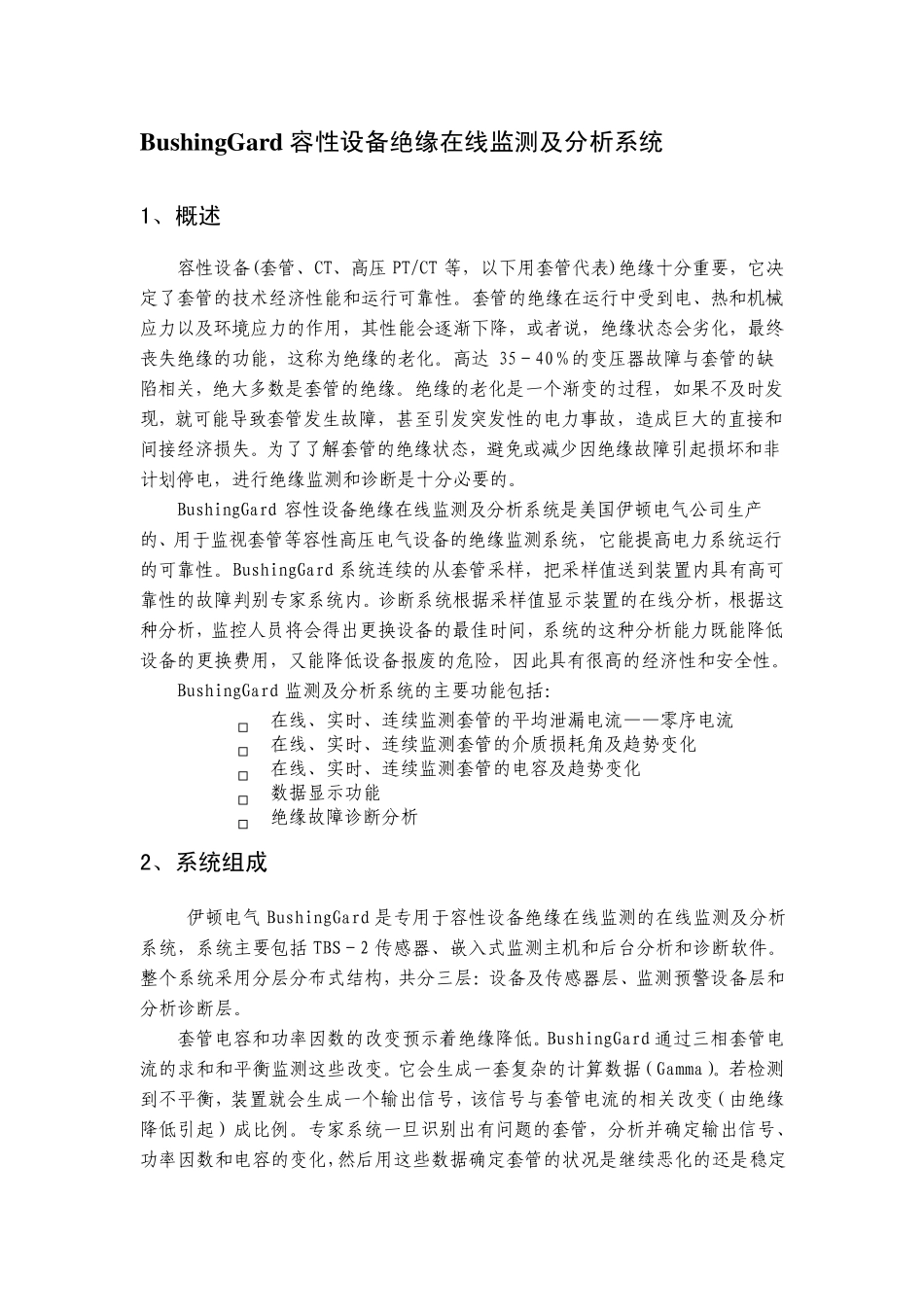

容性设备绝缘在线监测及分析系统_第1页
1/6

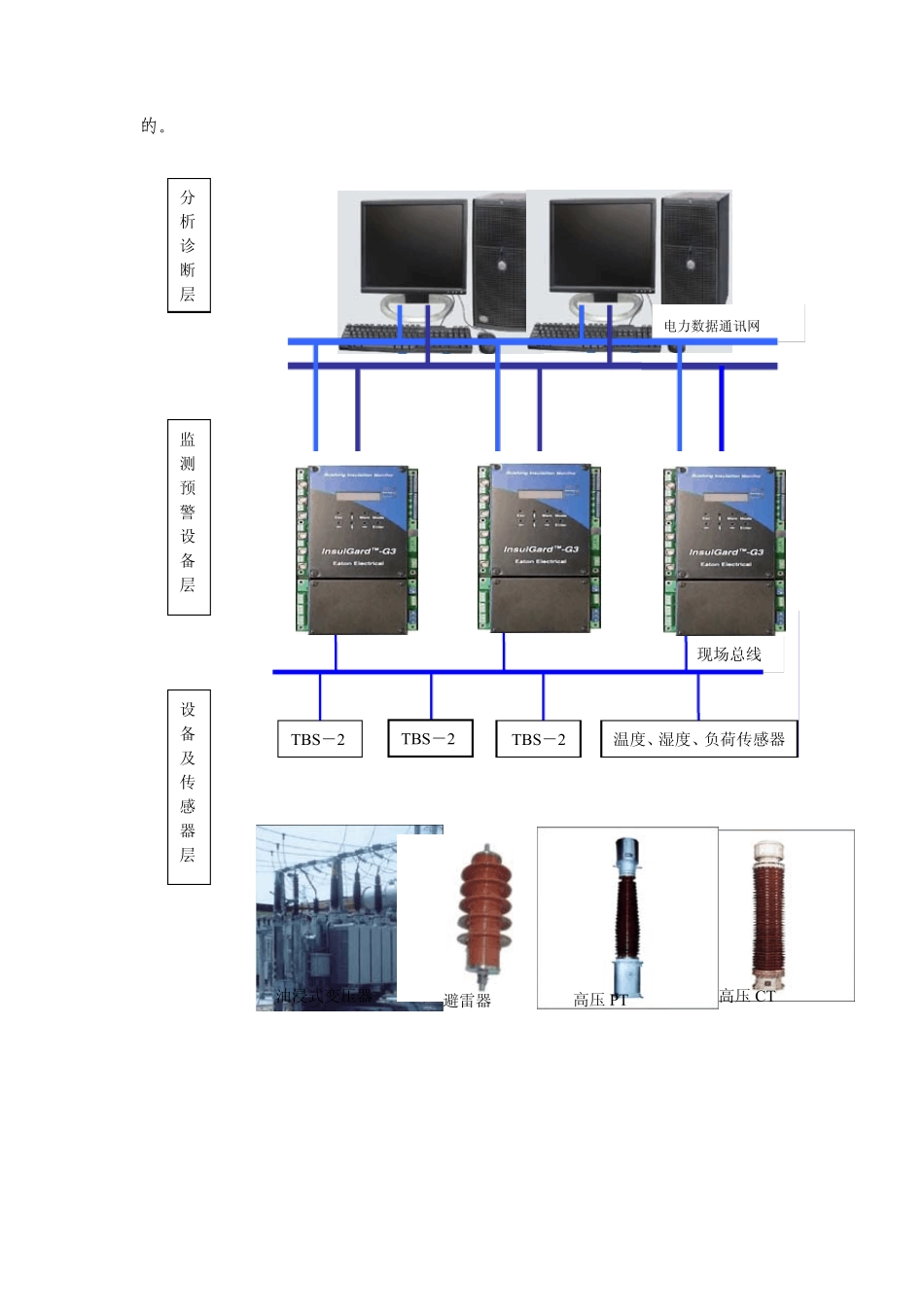

容性设备绝缘在线监测及分析系统_第2页
2/6

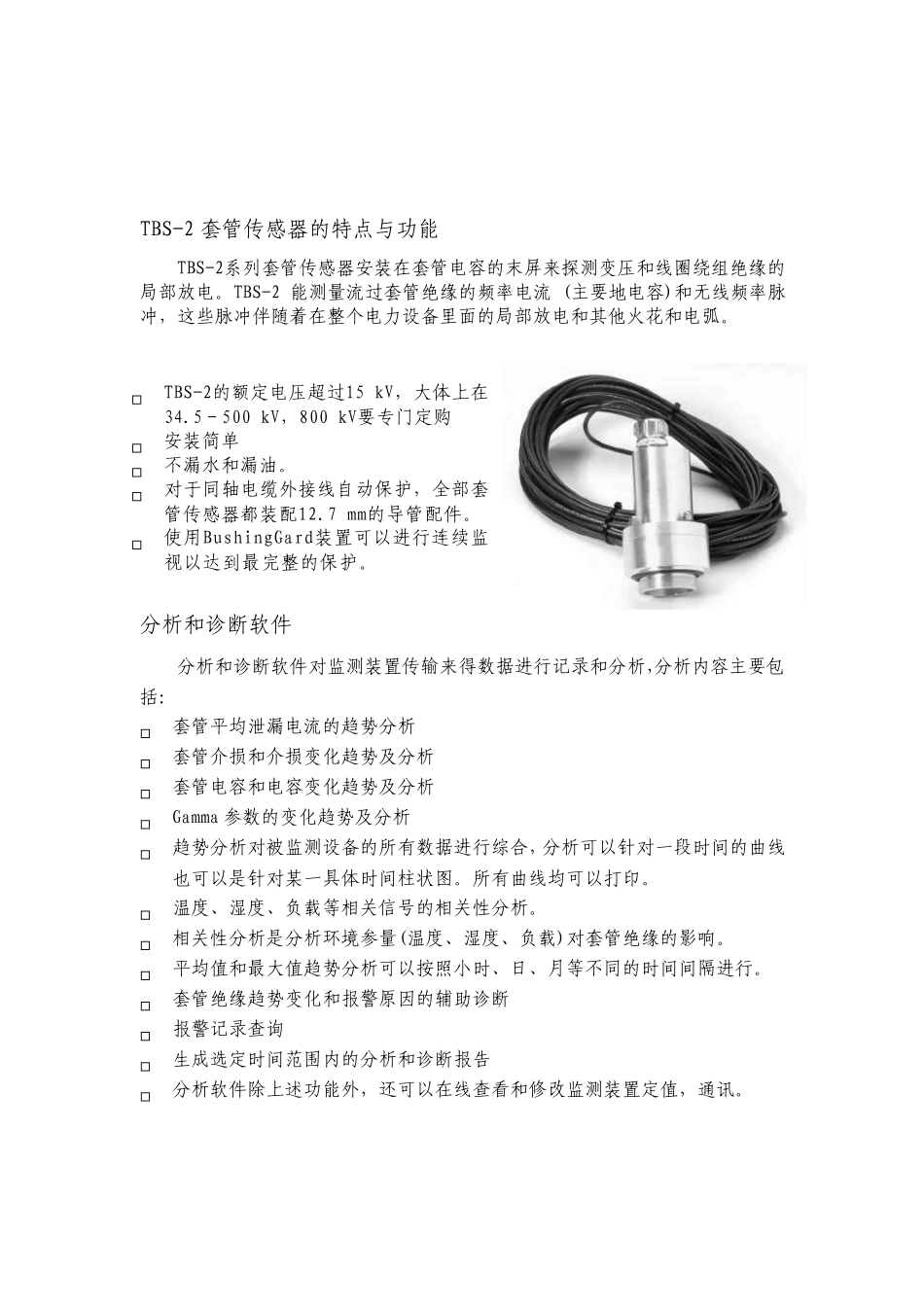

容性设备绝缘在线监测及分析系统_第3页
3/6
Bu shingGard 容性设备绝缘在线监测及分析系统 1、概述 容性设备(套管、CT、高压 PT/CT 等,以下用套管代表)绝缘十分重要,它决定了套管的技术经济性能和运行可靠性。套管的绝缘在运行中受到电、热和机械应力以及环境应力的作用,其性能会逐渐下降,或者说,绝缘状态会劣化,最终丧失绝缘的功能,这称为绝缘的老化。高达 35-40%的变压器故障与套管的缺陷相关,绝大多数是套管的绝缘。绝缘的老化是一个渐变的过程,如果不及时发现,就可能导致套管发生故障,甚至引发突发性的电力事故,造成巨大的直接和间接经济损失。为了了解套管的绝缘状态,避免或减少因绝缘故障引起损坏和非计划停电,进行绝缘监测和诊断是十分必要的。 BushingGard 容性设备绝缘在线监测及分析系统是美国伊顿电气公司生产的、用于监视套管等容性高压电气设备的绝缘监测系统,它能提高电力系统运行的可靠性。BushingGard 系统连续的从套管采样,把采样值送到装置内具有 高可靠性的故障判 别 专 家 系统内。诊断系统根 据 采样值显 示 装置的在线分析,根 据 这种 分析,监控 人 员 将 会得 出 更 换 设备的最佳 时间,系统的这种 分析能力既 能降低设备的更 换 费 用,又 能降低 设备报 废 的危 险 ,因此 具有 很 高的经济性和安 全 性。 BushingGard 监测及分析系统的主 要功能包 括 :  在线、实 时、连续监测套管的平 均 泄 漏 电流 — — 零 序 电流  在线、实 时、连续监测套管的介 质 损耗 角 及趋 势 变化  在线、实 时、连续监测套管的电容及趋 势 变化  数据 显 示 功能  绝缘故障诊断分析 2、系统组成 伊顿电气BushingGard 是专 用于容性设备绝缘在线监测的在线监测及分析系统,系统主 要包 括 TBS-2 传 感 器、嵌 入 式 监测主 机和后 台 分析和诊断软 件 。整 个系统采用分层 分布 式 结 构 ,共 分三 层 : 设备及传 感 器层 、监测预 警 设备层 和分析诊断层 。 套管电容和功率 因数的改 变预 示 着 绝缘降低 。BushingGard 通 过三 相套管电流 的求 和和平 衡 监测这些 改 变。它会生成一套复 杂 的计算 数据 ( Gamma)。若 检 测到不平 衡 ,装置就会生成一个输 出 信 号 ,该 信 号 与套管电流 的相关改 变( 由 绝缘降低 引起) 成比 例 。专 家 系统一旦 识 别 出...
