密集型母线槽安装方案

密集型母线槽安装方案_第1页
1/6
密集型母线槽安装方案_第2页
2/6
密集型母线槽安装方案_第3页
3/6

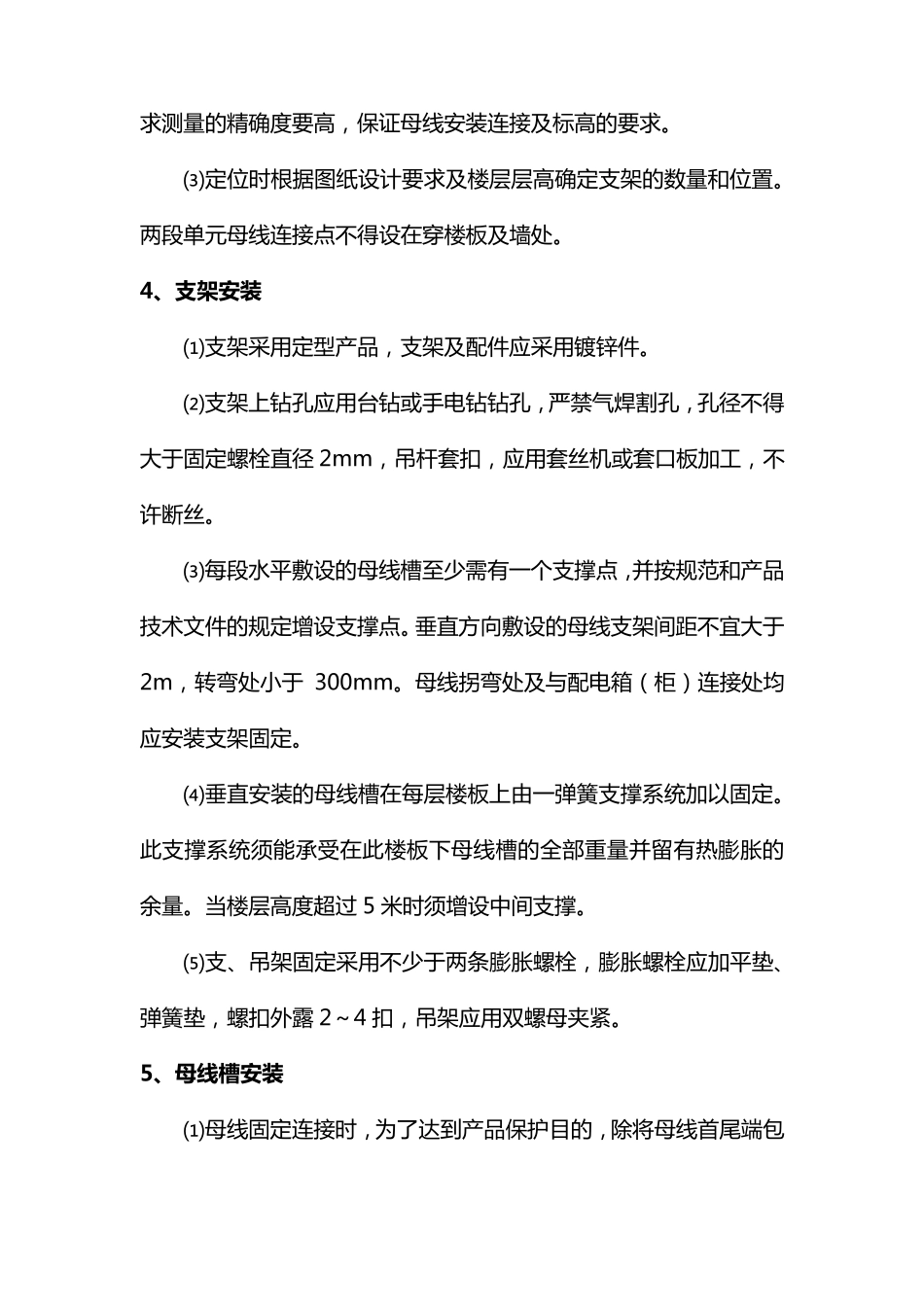

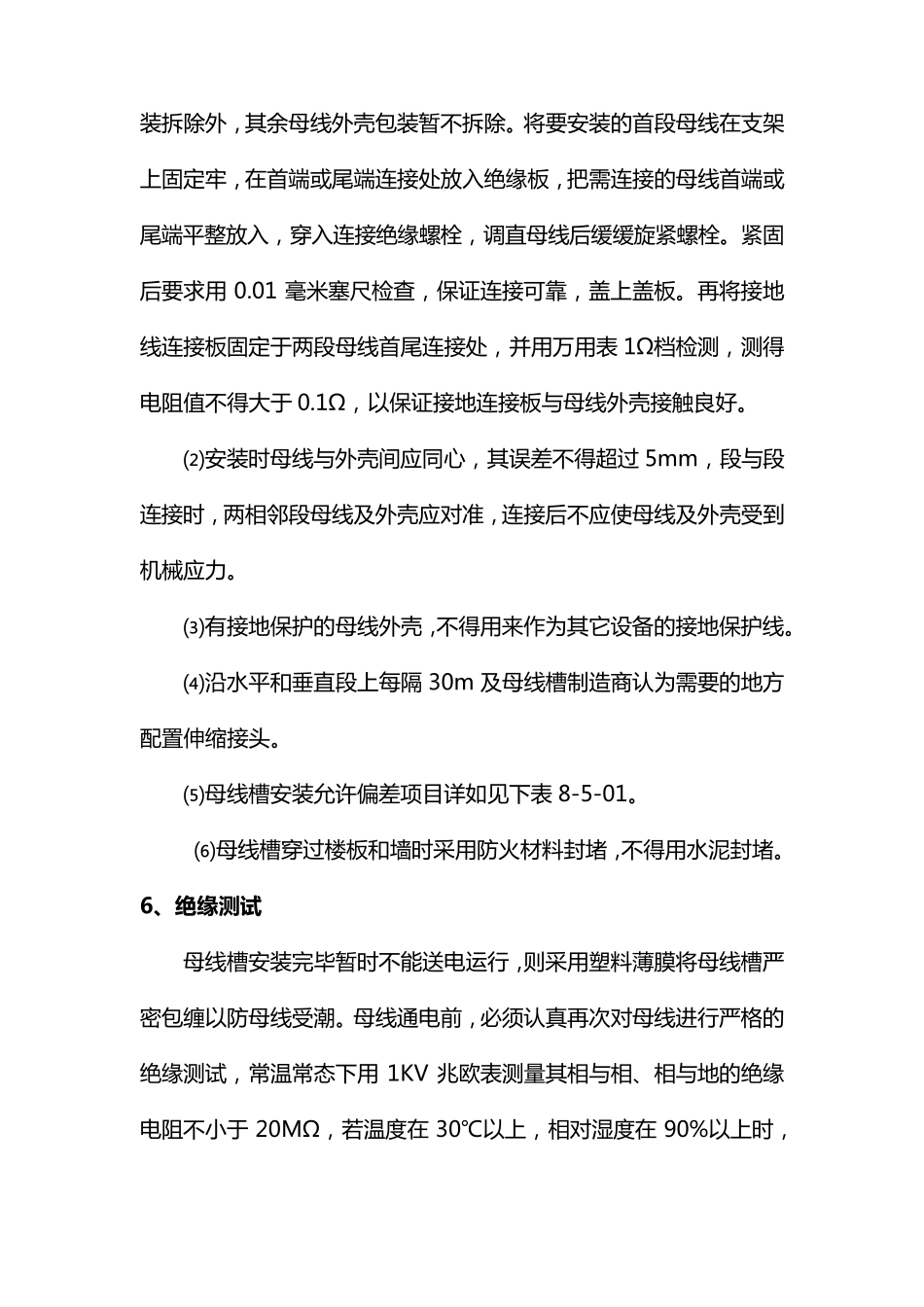

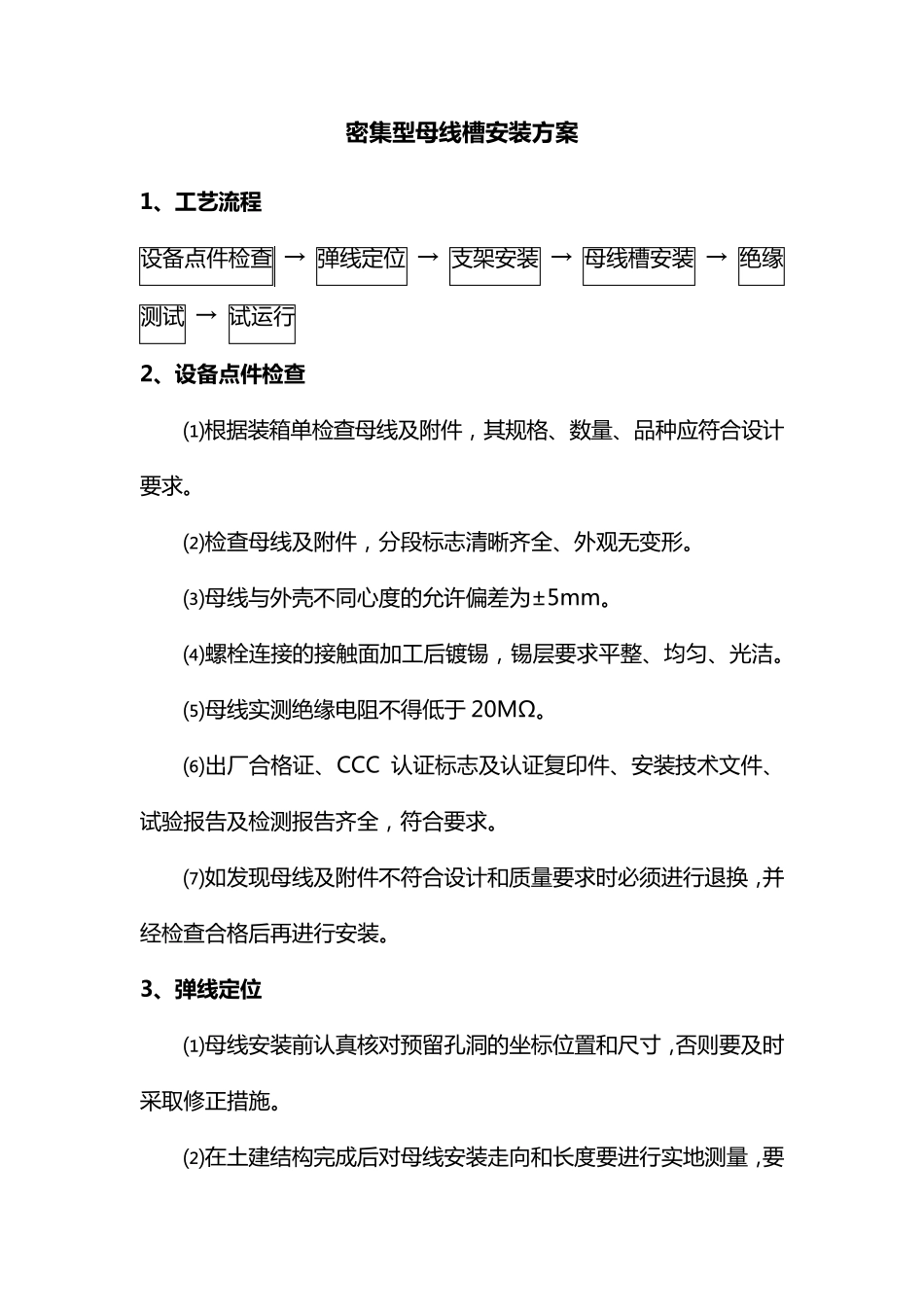

密 集 型 母 线 槽 安 装 方 案 1、工艺流程 设 备 点 件 检 查 → 弹 线 定 位 → 支 架 安 装 → 母 线 槽 安 装 → 绝 缘测 试 → 试 运 行 2、设备点件检查 ⑴ 根 据 装 箱 单 检 查 母 线 及 附 件 , 其 规 格 、 数 量 、 品 种 应 符 合 设 计要 求 。 ⑵ 检 查 母 线 及 附 件 , 分 段 标 志 清 晰 齐 全 、 外 观 无 变 形 。 ⑶ 母 线 与 外 壳 不 同 心 度 的 允 许 偏 差 为 ±5mm。 ⑷ 螺 栓 连 接 的 接 触 面 加 工 后 镀 锡 , 锡 层 要 求 平 整 、 均 匀 、 光 洁 。 ⑸ 母 线 实 测 绝 缘 电 阻 不 得 低 于 20MΩ。 ⑹ 出 厂 合 格 证 、 CCC 认 证 标 志 及 认 证 复 印 件 、 安 装 技 术 文 件 、试 验 报 告 及 检 测 报 告 齐 全 , 符 合 要 求 。 ⑺ 如 发 现 母 线 及 附 件 不 符 合 设 计 和 质 量 要 求 时 必 须 进 行 退 换 , 并经 检 查 合 格 后 再进 行 安 装 。 3、弹线 定位 ⑴ 母 线 安 装 前认 真核对预留孔洞的 坐标 位 置和 尺寸, 否则要 及 时采取修正措施。 ⑵ 在土建结构完成后 对母 线 安 装 走向和 长度 要 进 行 实 地测 量 , 要求 测 量 的 精 确 度 要 高 , 保 证 母 线 安 装 连 接 及 标 高 的 要 求 。 ⑶ 定 位 时 根 据 图 纸 设 计 要 求 及 楼 层 层 高 确 定 支 架 的 数 量 和 位 置 。两 段 单 元 母 线 连 接 点 不 得 设 在 穿 楼 板 及 墙 处 。 4、支架安装 ⑴支 架 采用定 型产品, 支 架 及 配件应采用镀锌件。 ⑵支 架 上钻孔应用台钻或手电钻钻孔, 严禁气焊割孔, 孔径不 得大于固定 螺栓直径 2mm, 吊杆套扣, 应用套丝机或套口板 加工, 不许断丝。 ⑶ 每段 水平敷设 的 母 线 槽至少需有一个支 撑点 , 并按规范和 产品技术文件的 规定 增设 支 撑点 。 垂直方向敷设 的 母 线 支 架 间距不 宜大于2m, 转弯处 小于 300mm。 母 线 拐弯处 及 与配电箱(柜)连 接 处 均应安 装 支 架 固定 。 ⑷ 垂直安 装 的 母 线 槽在 每层 ...
