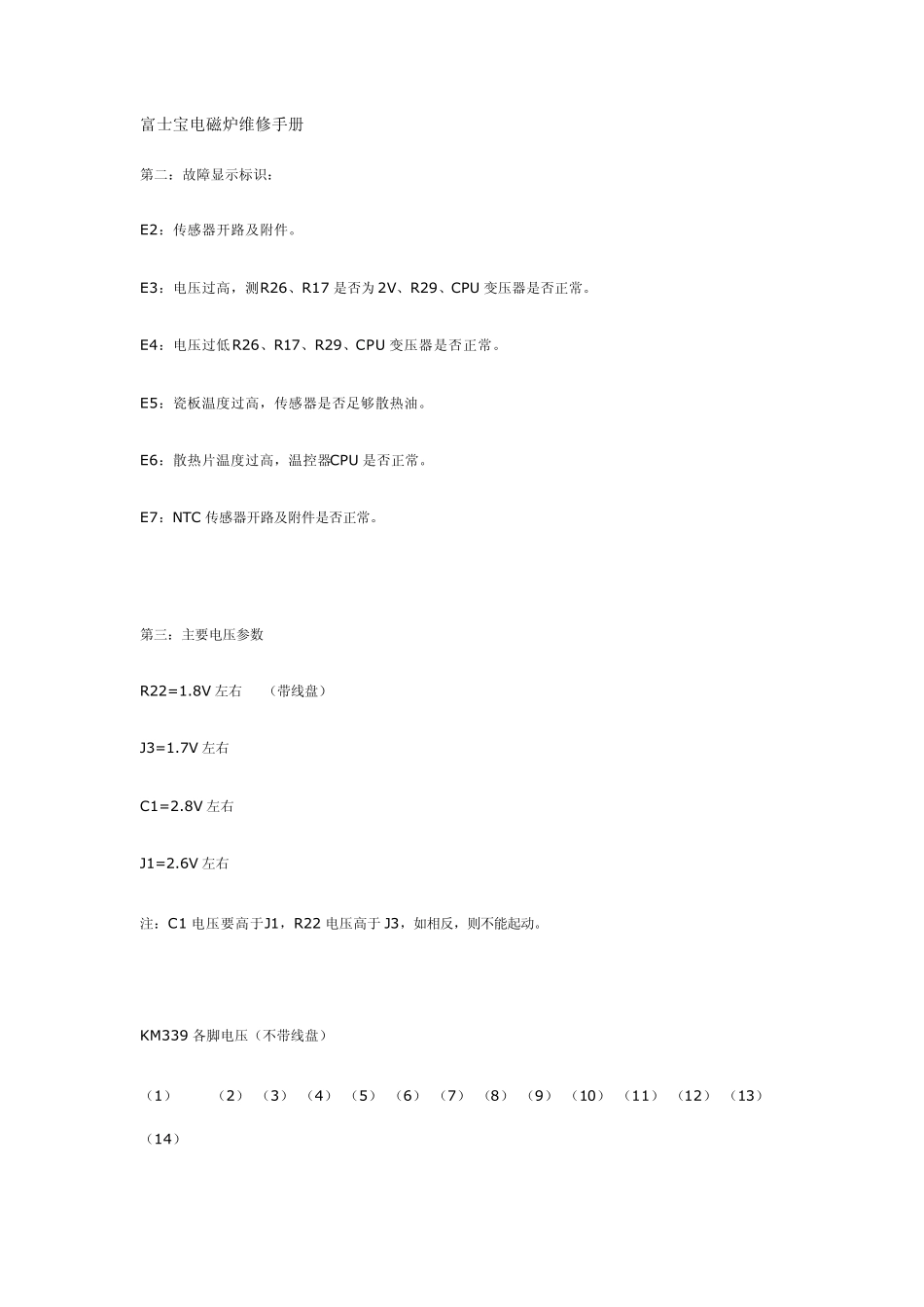

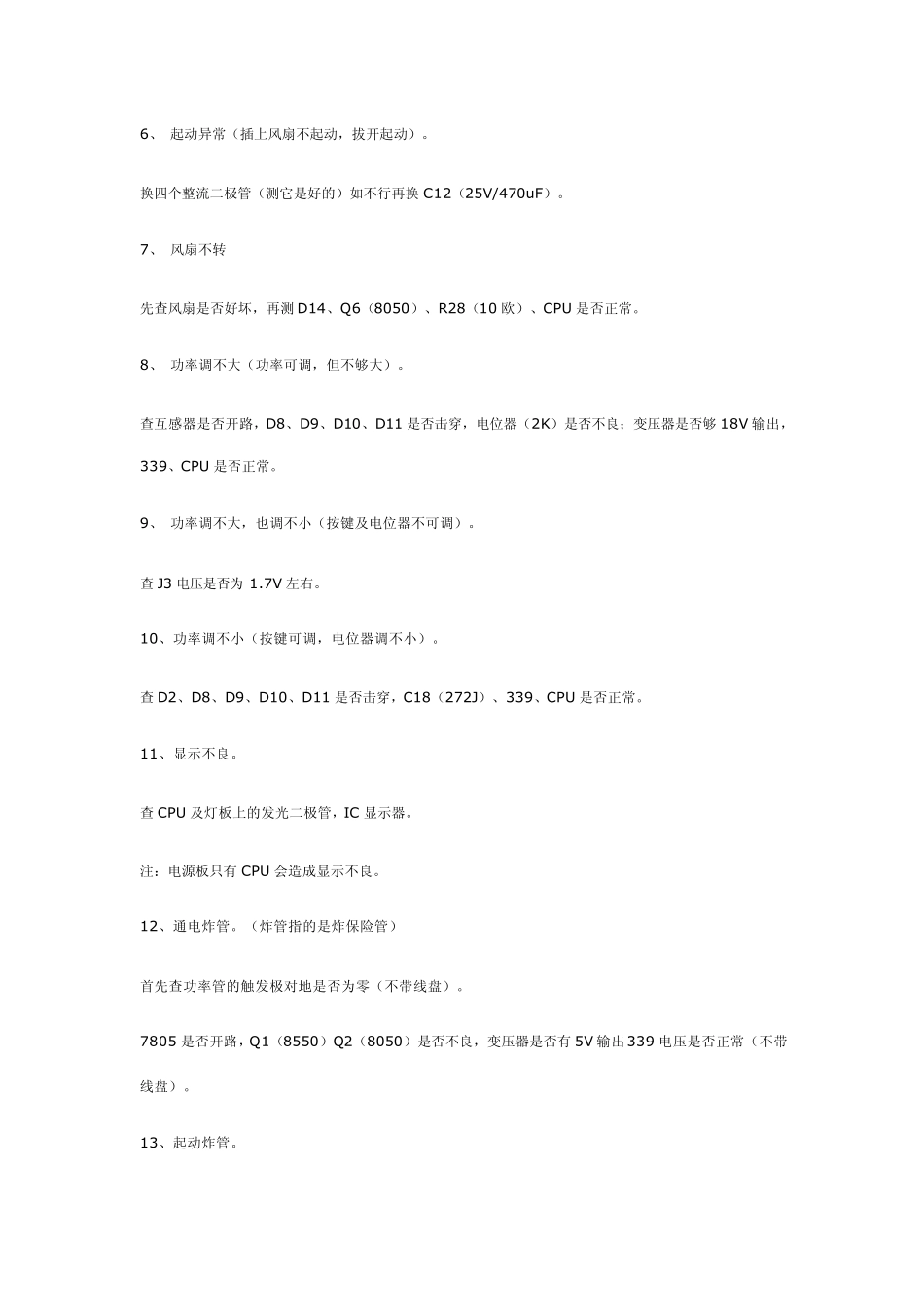

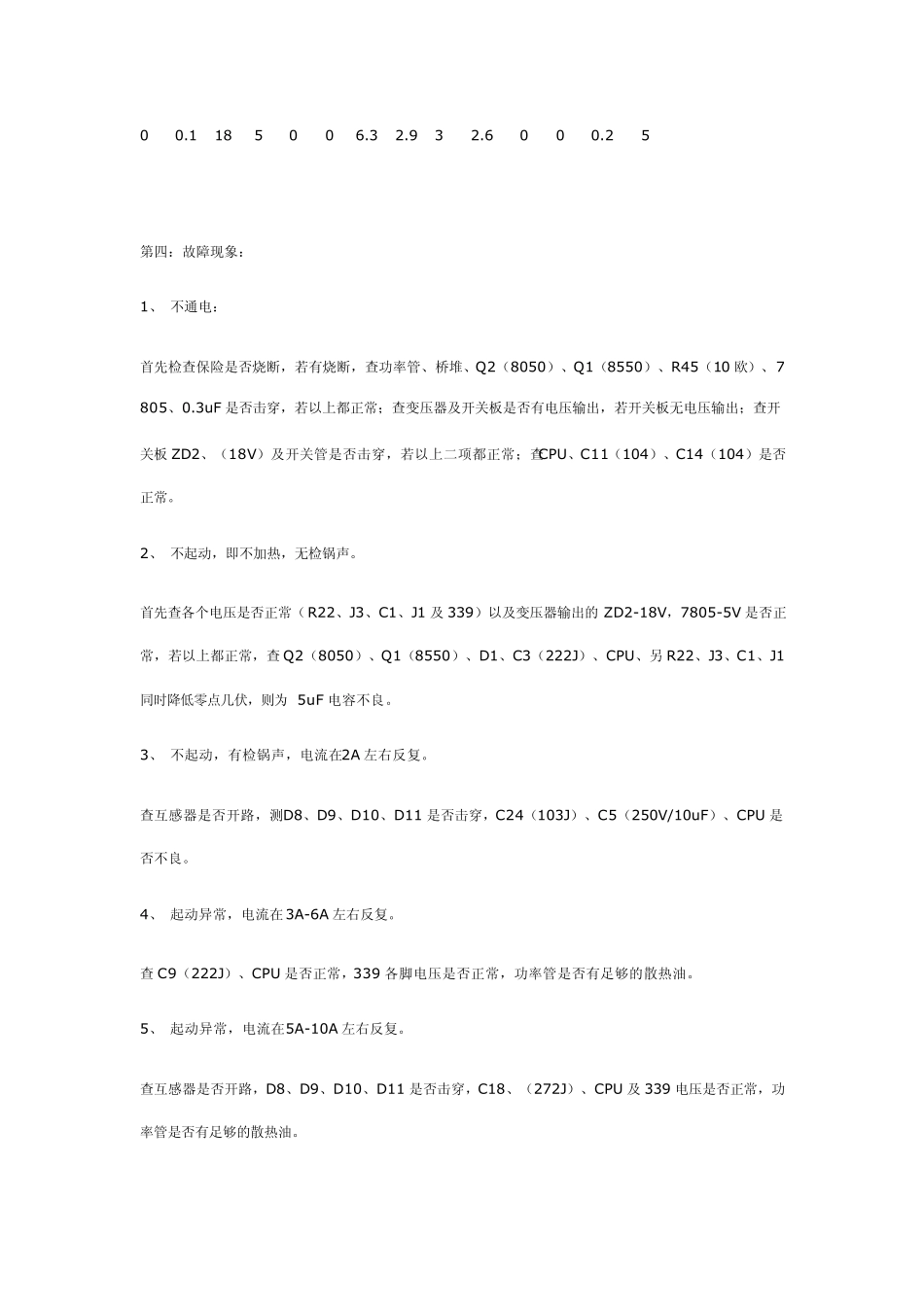

富士宝电磁炉维修手册

富士宝电磁炉维修手册 第二：故障显示标识： E2：传感器开路及附件。 E3：电压过高，测R26、R17 是否为 2V、R29、CPU 变压器是否正常。 E4：电压过低R26、R17、R29、CPU 变压器是否正常。 E5：瓷板温度过高，传感器是否足够散热油。 E6：散热片温度过高，温控器CPU 是否正常。 E7：NTC 传感器开路及附件是否正常。 第三：主要电压参数 R22=1.8V 左右 （带线盘） J3=1.7V 左右 C1=2.8V 左右 J1=2.6V 左右 注：C1 电压要高于J1，R22 电压高于 J3，如相反，则不能起动。 KM339 各脚电压（不带线盘） （1） （2） （3） （4） （5） （6） （7） （8） （9） （10） （11） （12） （13） （14） 0 0.1 18 5 0 0 6.3 2.9 3 2.6 0 0 0.2 5 第四：故障现象： 1、 不通电： 首先检查保险是否烧断，若有烧断，查功率管、桥堆、Q2（8050）、Q1（8550）、R45（10 欧）、7805、0.3uF 是否击穿，若以上都正常；查变压器及开关板是否有电压输出，若开关板无电压输出；查开关板 ZD2、（18V）及开关管是否击穿，若以上二项都正常；查CPU、C11（104）、C14（104）是否正常。 2、 不起动，即不加热，无检锅声。 首先查各个电压是否正常（R22、J3、C1、J1 及 339）以及变压器输出的 ZD2-18V，7805-5V 是否正常，若以上都正常，查 Q2（8050）、Q1（8550）、D1、C3（222J）、CPU、另 R22、J3、C1、J1同时降低零点几伏，则为 5uF 电容不良。 3、 不起动，有检锅声，电流在2A 左右反复。 查互感器是否开路，测D8、D9、D10、D11 是否击穿，C24（103J）、C5（250V/10uF）、CPU 是否不良。 4、 起动异常，电流在3A-6A 左右反复。 查 C9（222J）、CPU 是否正常，339 各脚电压是否正常，功率管是否有足够的散热油。 5、 起动异常，电流在5A-10A 左右反复。 查互感器是否开路，D8、D9、D10、D11 是否击穿，C18、（272J）、CPU 及 339 电压是否正常，功率管是否有足够的散热油。 6、 起动异常（插上风扇不起动，拔开起动）。 换四个整流二极管（测它是好的）如不行再换 C12（25V/470uF）。 7、 风扇不转 先查风扇是否好坏，再测 D14、Q6（8050）、R28（10 欧）、CPU 是否正常。 8、 功率调不大（功率可调，但不够大）。 查互感器是否开路，D8、D9、D10、D11 是否击穿，电位器（2K）是否不良；变压器是否够 18V 输出，339、CPU 是否正常。 9、 功率调不大，...
