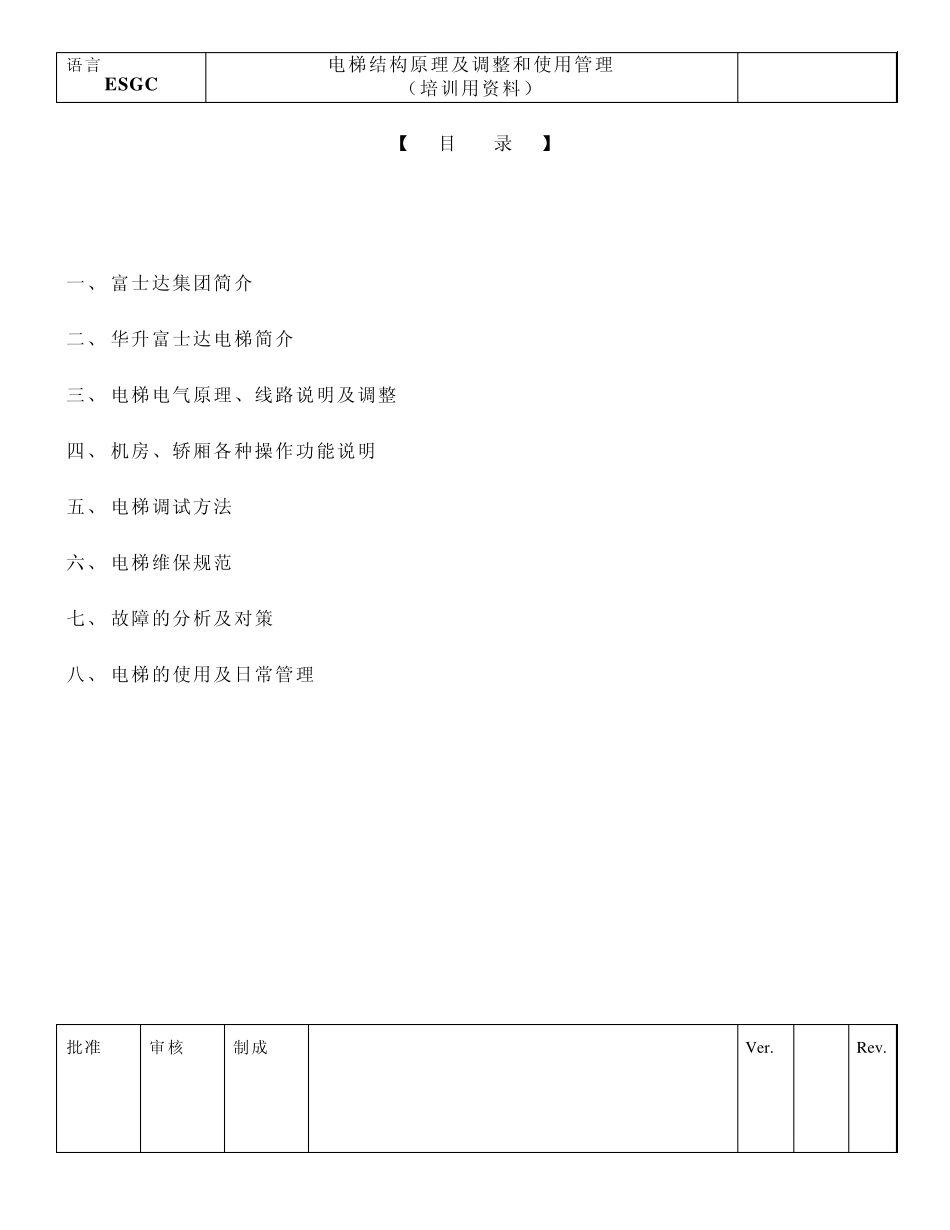

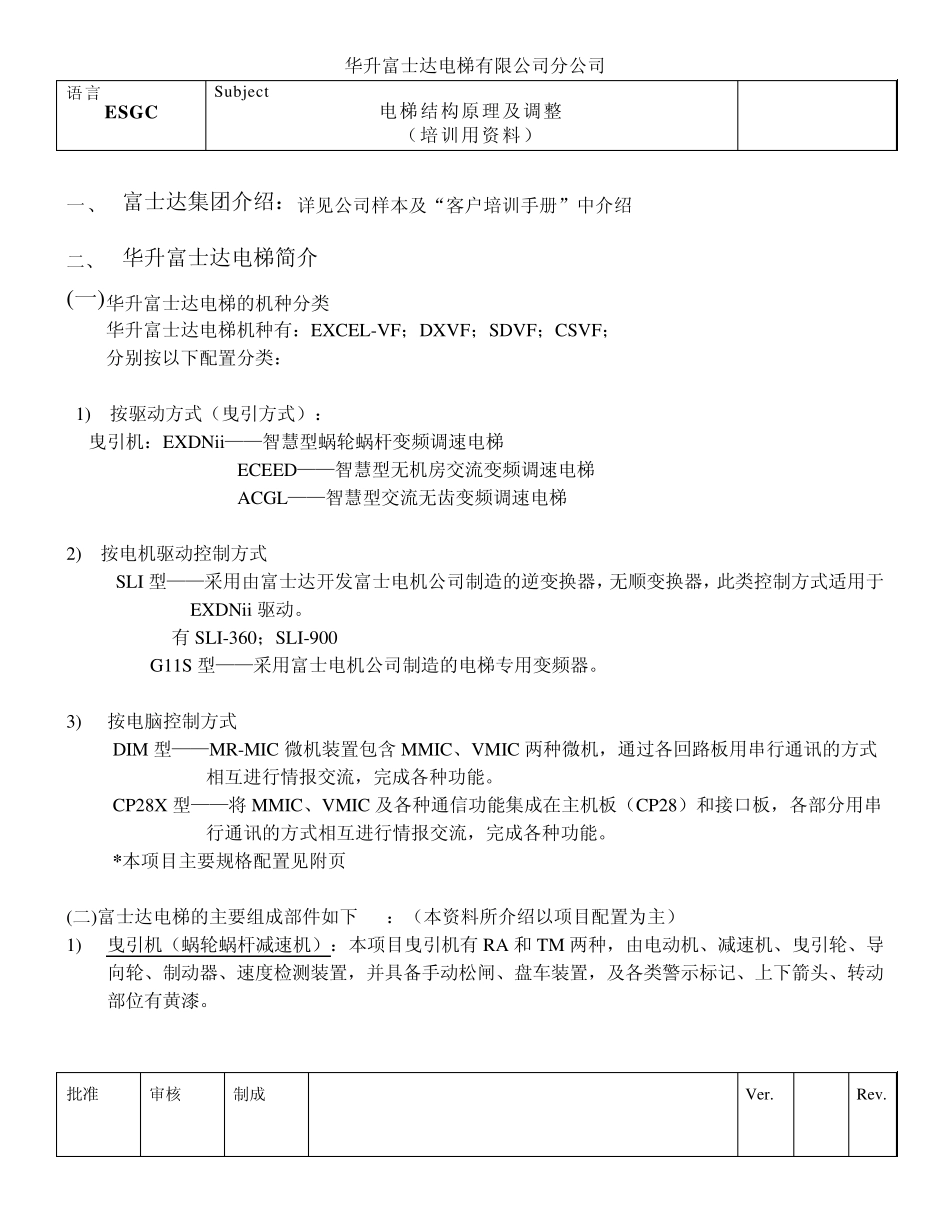

语言 ESGC 电梯结构原理及调整和使用管理 （培训用资料） 【 目 录 】 一、 富士达集团简介 二、 华升富士达电梯简介 三、 电梯电气原理、线路说明及调整 四、 机房、轿厢各种操作功能说明 五、 电梯调试方法 六、 电梯维保规范 七、 故障的分析及对策 八、 电梯的使用及日常管理 批准 审核 制成 Ver. Rev . 华升富士达电梯有限公司分公司 语言 ESGC Su bject 电梯结构原理及调整 （培训用资料） 一、 富士达集团介绍：详见公司样本及“客户培训手册”中介绍 二、 华升富士达电梯简介 (一) 华升富士达电梯的机种分类 华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF； 分别按以下配置分类： 1) 按驱动方式（曳引方式）： 曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯 ECEED——智慧型无机房交流变频调速电梯 ACGL——智慧型交流无齿变频调速电梯 2) 按电机驱动控制方式 SLI 型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii 驱动。 有SLI-360；SLI-900 G11S 型——采用富士电机公司制造的电梯专用变频器。 3) 按电脑控制方式 DIM 型——MR-MIC 微机装置包含 MMIC、VMIC 两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。 CP28X 型——将 MMIC、VMIC 及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。 *本项目主要规格配置见附页 (二)富士达电梯的主要组成部件如下 ：（本资料所介绍以项目配置为主） 1) 曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA 和 TM 两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。 批准 审核 制成 Ver. Rev . 华升富士达电梯有限公司分公司 语言 ESGC Su bject 电梯结构原理及调整 （培训用资料） 2) 曳引钢丝绳：本项目曳引钢丝绳为Ф 12mm×6 根 维保注意点： 1. 要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。 ① 当钢丝绳绳头的弹簧长度参差不齐程度达3mm 以上时，要调整钢丝绳张力。 ② 在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。 2. 在轿厢上确认主钢丝绳以及限速器钢丝绳是否磨损、有无断股。 钢丝绳的磨损长度，φ 12mm ...
