对ansys主要命令流的解释

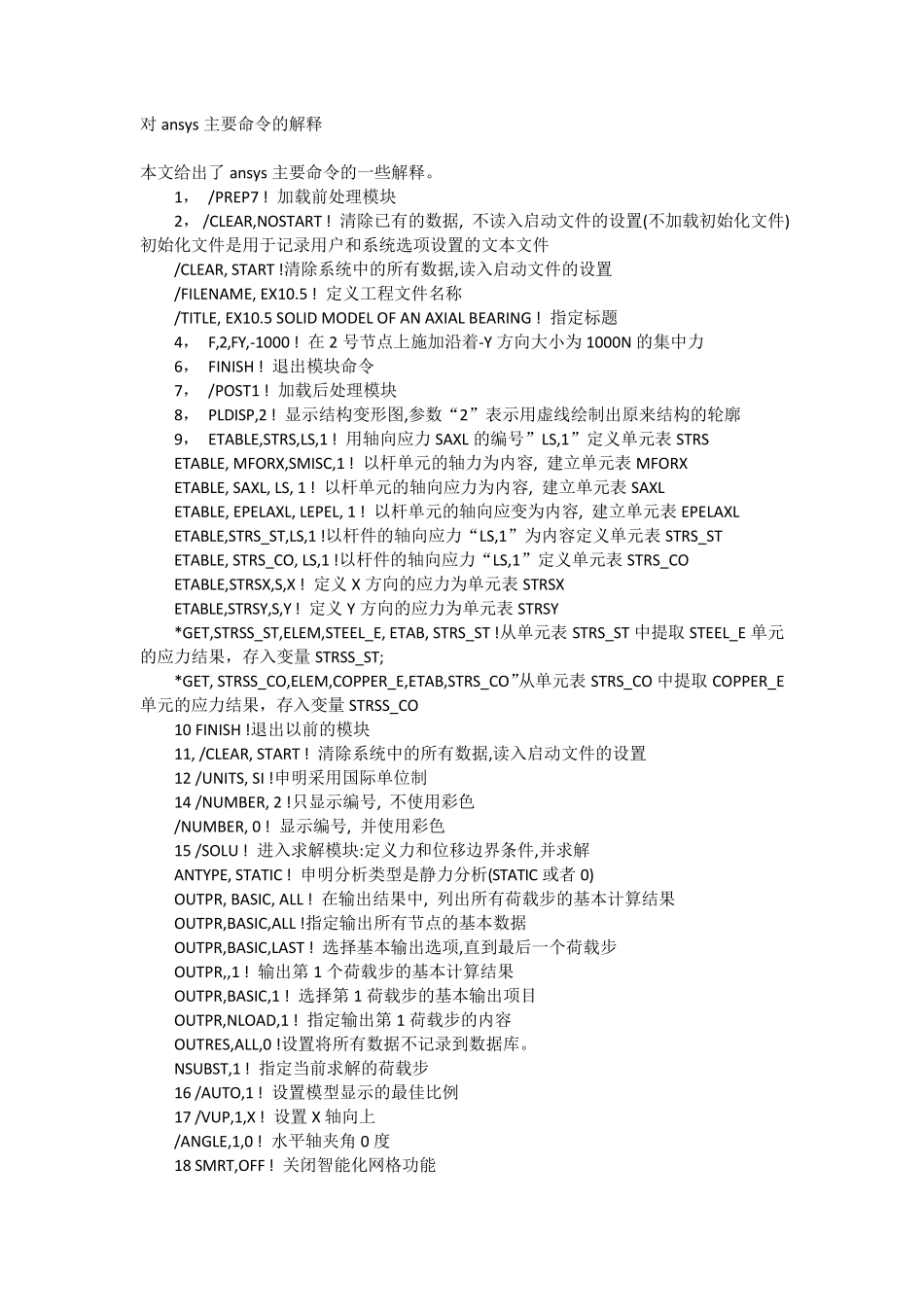

对ansys 主要命令的解释 本文给出了ansys 主要命令的一些解释。 1， /PREP7 ! 加载前处理模块 2， /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件 /CLEAR, START !清除系统中的所有数据,读入启动文件的设置 /FILENAME, EX10.5 ! 定义工程文件名称 /TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题 4， F,2,FY,-1000 ! 在2 号节点上施加沿着-Y 方向大小为1000N 的集中力 6， FINISH ! 退出模块命令 7， /POST1 ! 加载后处理模块 8， PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓 9， ETABLE,STRS,LS,1 ! 用轴向应力SAXL 的编号”LS,1”定义单元表 STRS ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表 MFORX ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表 SAXL ETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表 EPELAXL ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表 STRS_ST ETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表 STRS_CO ETABLE,STRSX,S,X ! 定义X 方向的应力为单元表 STRSX ETABLE,STRSY,S,Y ! 定义Y 方向的应力为单元表 STRSY *GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表 STRS_ST 中提取 STEEL_E 单元的应力结果，存入变量 STRSS_ST; *GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表 STRS_CO 中提取 COPPER_E单元的应力结果，存入变量 STRSS_CO 10 FINISH !退出以前的模块 11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置 12 /UNITS, SI !申明采用国际单位制 14 /NUMBER, 2 !只显示编号, 不使用彩色 /NUMBER, 0 ! 显示编号, 并使用彩色 15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解 ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC 或者0) OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果 OUTPR,BASIC,ALL !指定输出所有节点的基本数据 OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步 OUTPR,,1 ! 输出第1 个荷载步的基本计算结果 OUTPR,BASIC,1 ! 选择第1 荷载步的基本输出项目 OUTPR,NLOAD,1...
