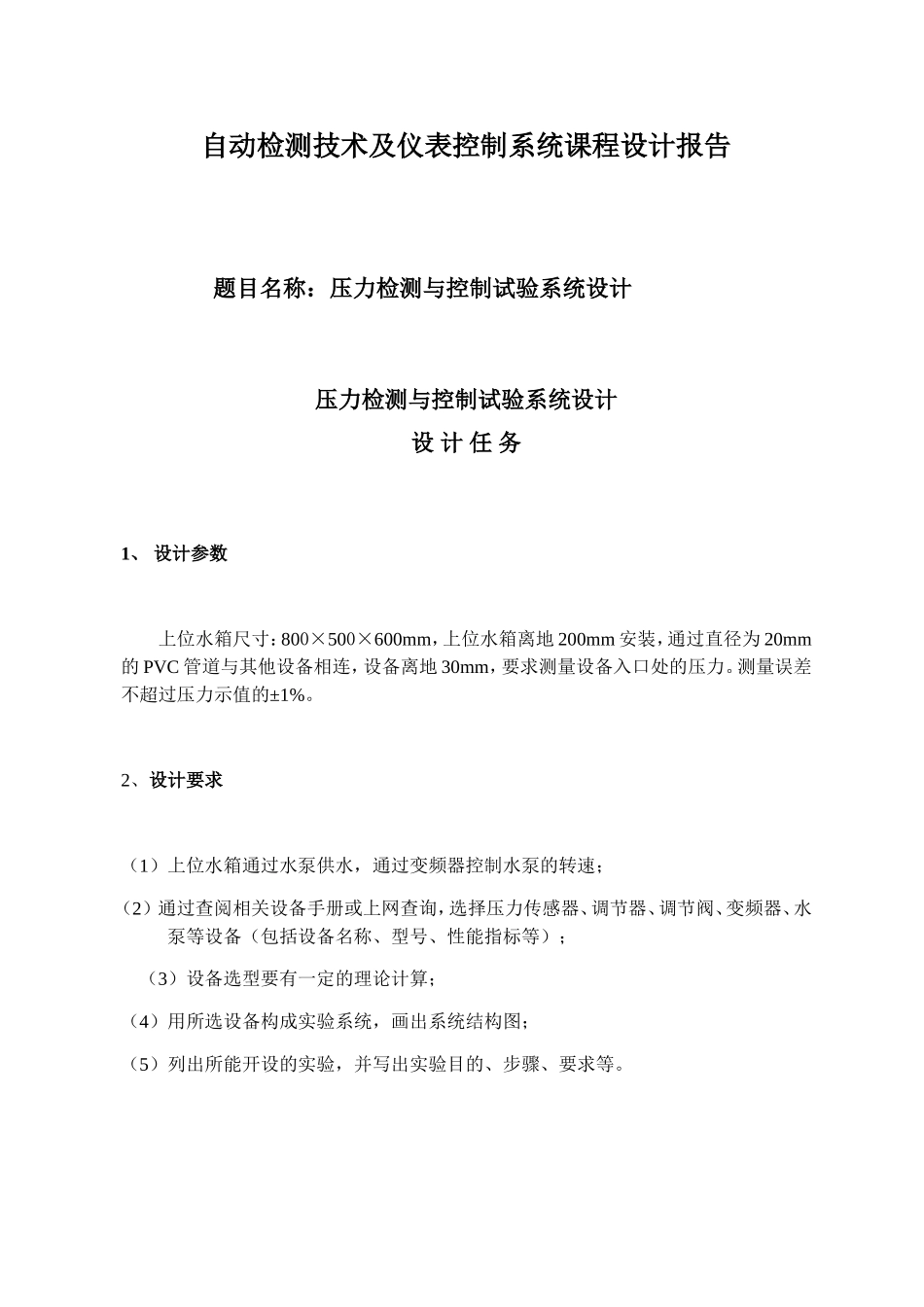

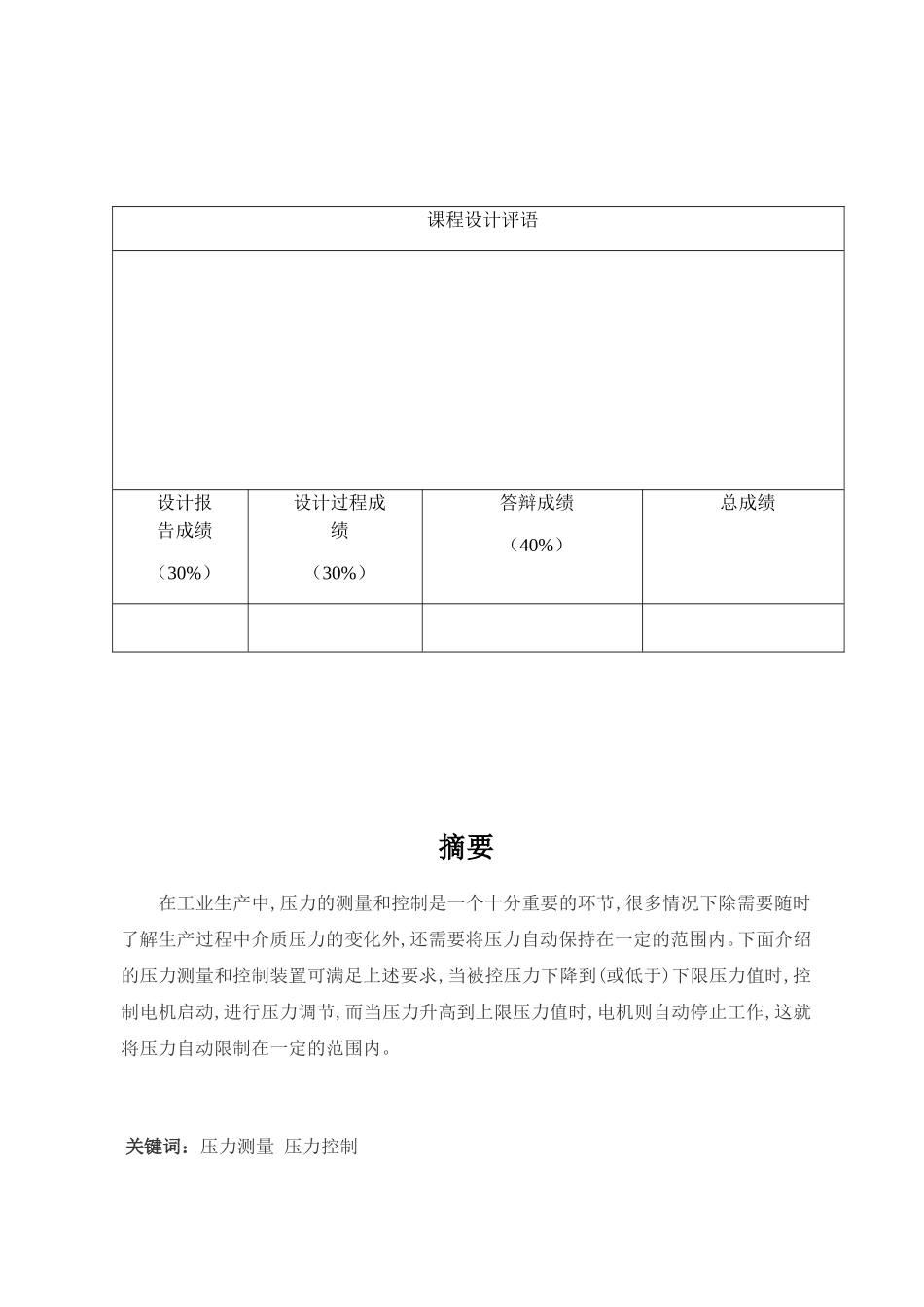

自动检测技术及仪表控制系统课程设计报告题目名称：压力检测与控制试验系统设计压力检测与控制试验系统设计设计任务1、设计参数上位水箱尺寸：800×500×600mm，上位水箱离地200mm安装，通过直径为20mm的PVC管道与其他设备相连，设备离地30mm，要求测量设备入口处的压力。测量误差不超过压力示值的±1%。2、设计要求（1）上位水箱通过水泵供水，通过变频器控制水泵的转速；（2）通过查阅相关设备手册或上网查询，选择压力传感器、调节器、调节阀、变频器、水泵等设备（包括设备名称、型号、性能指标等）；（3）设备选型要有一定的理论计算；（4）用所选设备构成实验系统，画出系统结构图；（5）列出所能开设的实验，并写出实验目的、步骤、要求等。课程设计评语设计报告成绩（30%）设计过程成绩（30%）答辩成绩（40%）总成绩摘要在工业生产中,压力的测量和控制是一个十分重要的环节,很多情况下除需要随时了解生产过程中介质压力的变化外,还需要将压力自动保持在一定的范围内。下面介绍的压力测量和控制装置可满足上述要求,当被控压力下降到(或低于)下限压力值时,控制电机启动,进行压力调节,而当压力升高到上限压力值时,电机则自动停止工作,这就将压力自动限制在一定的范围内。关键词：压力测量压力控制第一章前言.............................................................................................................................1第二章系统总体设计.........................................................................................................11序言.....................................................................12变频器选型...............................................................23水泵的选型...............................................................54压力传感器的选型.........................................................85调节器...................................................................96调节阀..................................................................107设计的系统回路..........................................................118开设的实验项目..........................................................12总结.....................................................................13参考文献.................................................................................................................................14第一章前言水箱控制系统已不仅仅局限于大型的电厂、煤炭、钢铁等大型企业领域，它以自身的自动化控制系统的安全优势，已经慢慢深入到一些民用水箱产品。但是目前阶段，它的成本还很高。通过水箱动态压力计量测试在电力系统中的应用分析,对动态压力计量测试在电力工业的发展和前景作了展望，水箱压力测量有大规模推广的前景。我国仍然处于生产型发展中国家，所有几乎在能源相关的所有领域中，通过水箱压力的测量是必不可少的，即使是发达国家也不例外。它性能的优良与否关系直接关系到企业的生产安全和效益。同时对提高我国电站辅机设备的设计水平和运行可靠性都具有较大的意义.压力试验的重要性是不言而喻的，因此在压力容器设计、制造和压力试验过程中都有许多值得注意的问题。第二章系统总体设计1序言1.1压力检测与控制试验系统的结构图：1.2总体结构设计的思路：第一步：根据课设要求选取合适的器件，并通过相应的理论计算进行选取第二步：进行控制系统回路的连接第三步：在连接好相应地回路后，根据给定的数值进行理论计算，用压力传感器对设备入口处压力进行测量，通过调节器使测得的值和给定值进行比较，若测得的值使测量误差超过压力示值的±1%，则需对产生的偏差进行比例、积分或微分处理后，输出调节信号控制执行器的动作，改变调节阀阀芯和阀座间的流通面积，同时控制变频器对水泵的控制，调节水泵的转速以达到适当的进水速度，从而使测量误差不超过压力示值的±1%。1.3一个完整的压力检测系统包括：取压口；引压管...
