法国进口燃气PE管线声波振动追踪定位仪Gas+Tracker操作说明--西安捷通智创

法国进口燃气PE管线声波振动追踪定位仪Gas+Tracker操作说明--西安捷通智创_第1页
1/18
法国进口燃气PE管线声波振动追踪定位仪Gas+Tracker操作说明--西安捷通智创_第2页
2/18
法国进口燃气PE管线声波振动追踪定位仪Gas+Tracker操作说明--西安捷通智创_第3页
3/18

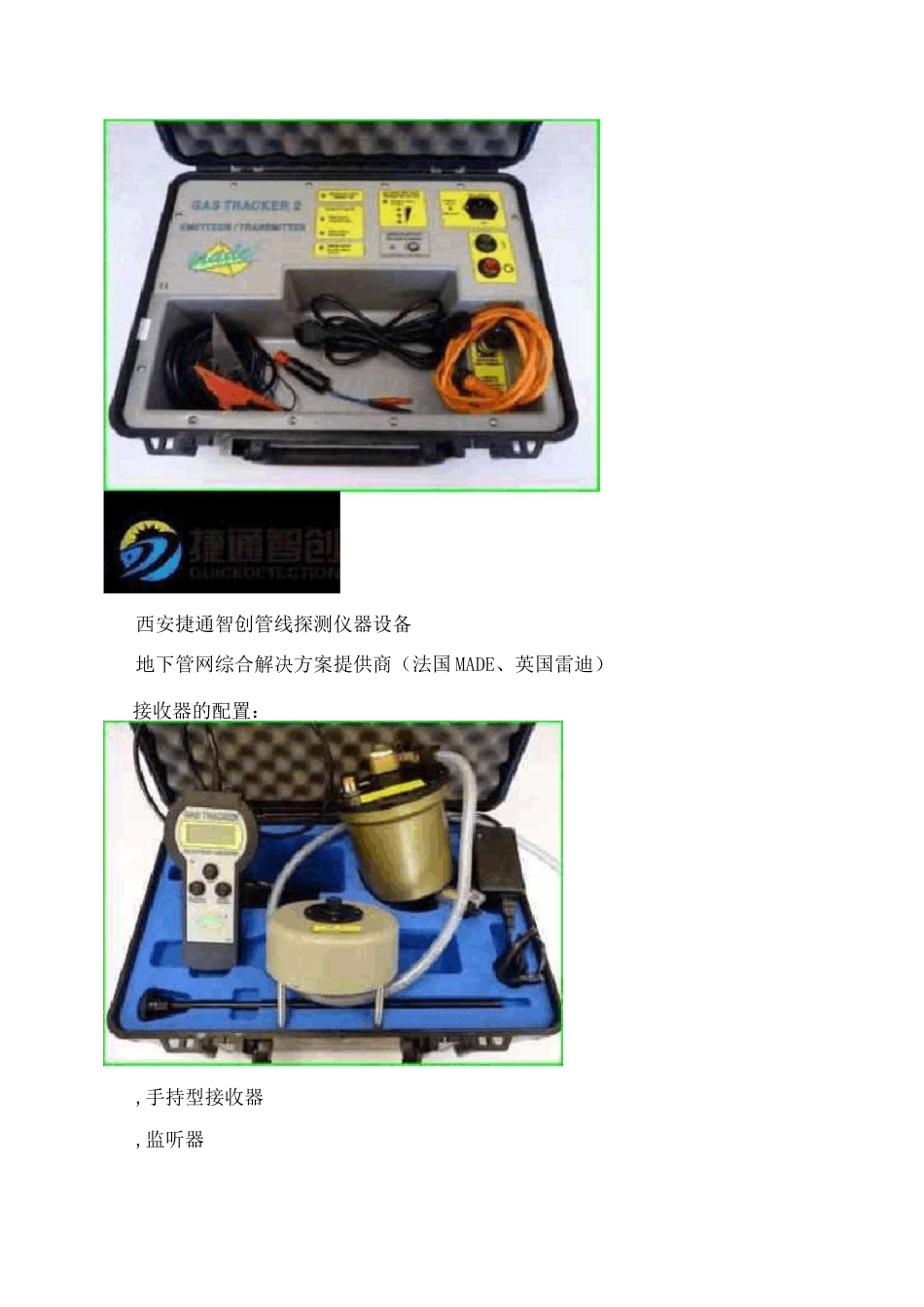

法国进口燃气 PE 管线声波振动追踪定位仪 GasTracker 操作说明一西安捷通智创西安捷通智创管线探测仪器设备地下管网综合解决方案提供商(法国 MADE、英国雷迪)燃气 PE 管线声波振动探测仪 GasTracker 操作说明概述燃气 PE 管线声波振动探测仪 GasTracker 的定位方法是基于一个复杂的声波的传播。应用特定的传感器和复杂的信号分析软件,它能够跟踪一个 PE 埋地管线,确定管线的位置和走向,即使在嘈杂的城市环境也能够完美运行。GasTracker?用在低压的燃气管道(21mbar,3psi)或中压的燃气管道(4bar/58psi)。GDF 集团科学的试验已经验证压力可达 7bar/101 磅,现场试验最高可以用在压力为 1lbar/160 磅的情况。它实际上可用在大气压(大气压力)。它的开发是为了提供一个更简单,更有效,从而节省时间和金钱的管线定位方法。在法国制造并由法国 GDF 集团公司近十年的验证,目前在世界各大洲均有使用。它独特的信号采集方法已列入国际专利。运行 GasTracker?通常需要对客户的燃气管线临时断开,然后来做一个持续性的调查。然而,该系统可以连接在任何一个便携的连接点。GasTracker?只需要接触气体,带动气体振动就可以了。西安捷通智创管线探测仪器设备地下管网综合解决方案提供商(法国 MADE、英国雷迪)TheGasTracker?它配备了两个强大的配置:一个发射机和一个接收机。发射器的配置:,便携仪器箱包含控制器和内部电池,用于连接发射机和谐振器橙色线连接,车载充电器插头,电缆西安捷通智创管线探测仪器设备地下管网综合解决方案提供商(法国 MADE、英国雷迪)接收器的配置:,手持型接收器,监听器,共振箱,手持杆,电源适配器如果配件丢失,可以联系经销商进行购买发射器设备的操作非常简单,发射机通过气体发出的振动。为了做到这一点,直接与天然气相连是必须的,所以必须要有连接燃气管网的点。我们通常建议断开客户的流量计来连接共振箱,但是如果我们预留有合适的接口,实西安捷通智创管线探测仪器设备地下管网综合解决方案提供商(法国 MADE、英国雷迪)际上可以连接在管网的任何地方。在共振箱里,共振膜会制造出一个带有特殊标识的声波信号,这个声波能够带动它附近的气体粒子振动,振动的粒子带动下一个气体粒子振动,如此传播,声波信号就能在管网中传输。有一个简单的规则:管线直径越大,传播距离越远。发射器的前视图:■when 阳i?tFEMnlllrfJsfnUiflBart^ryiwtlofchaiseF^uhMldlC^lQr^DhbuttonQFFbvttxfli■.亍rftn...
