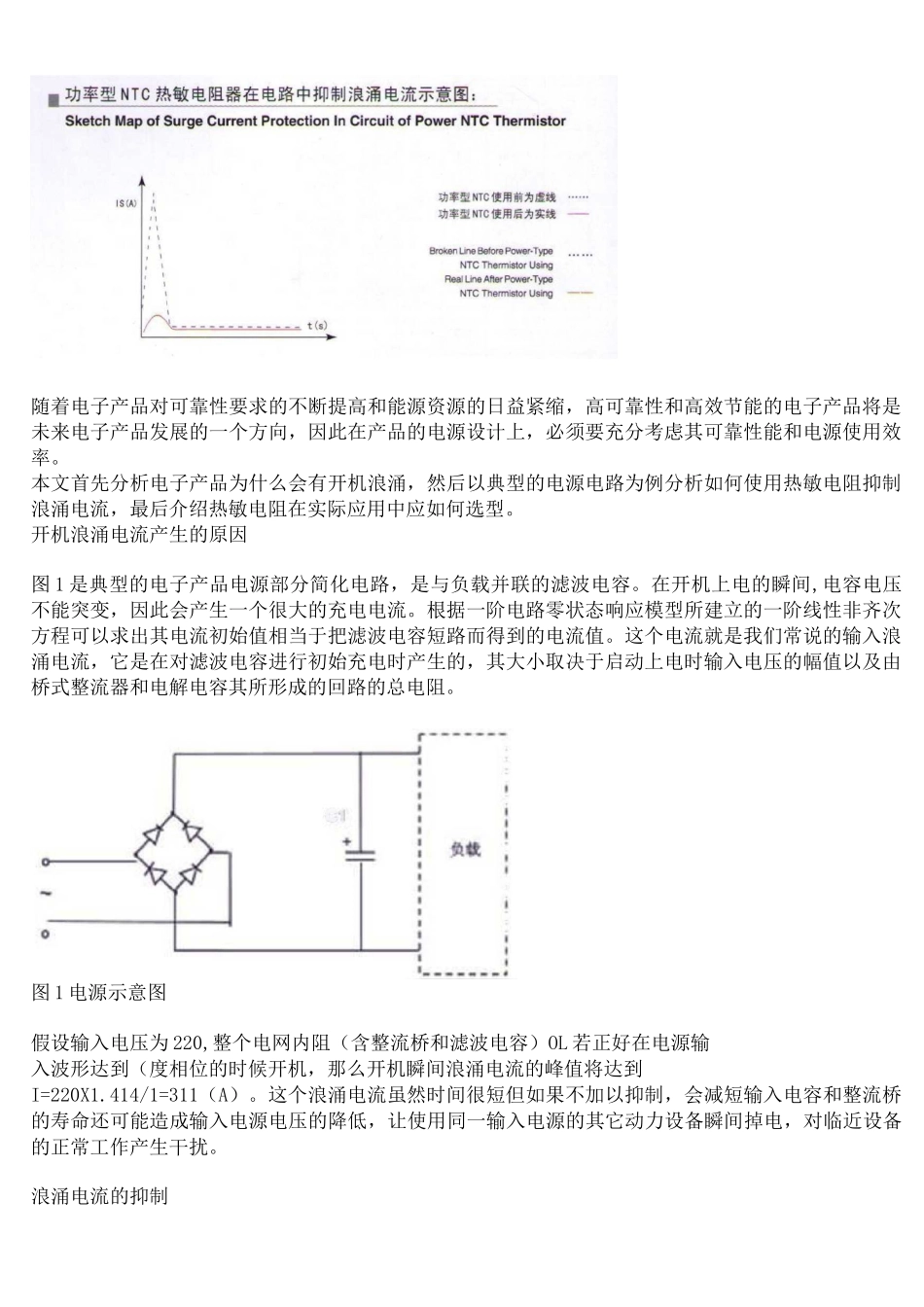

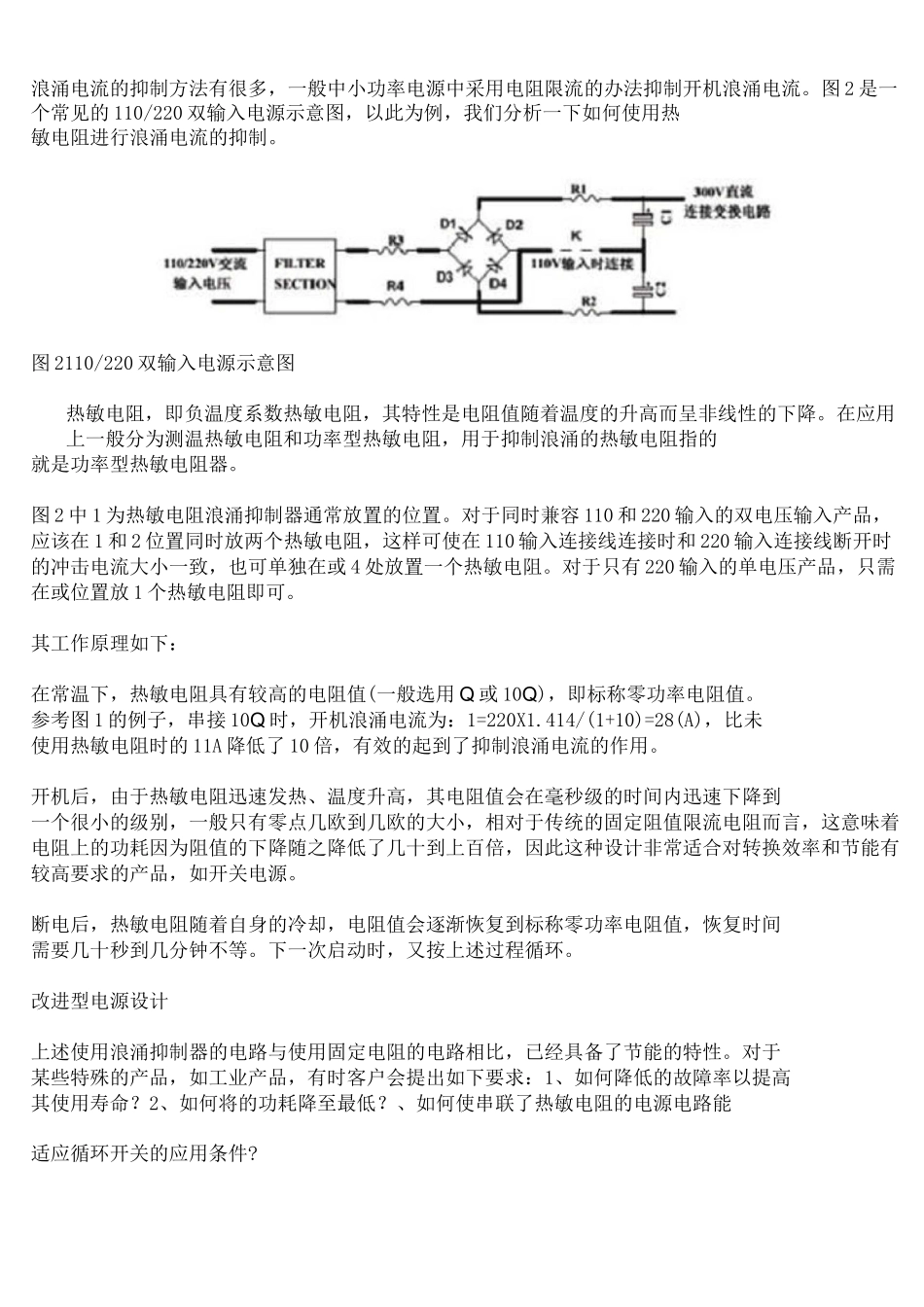

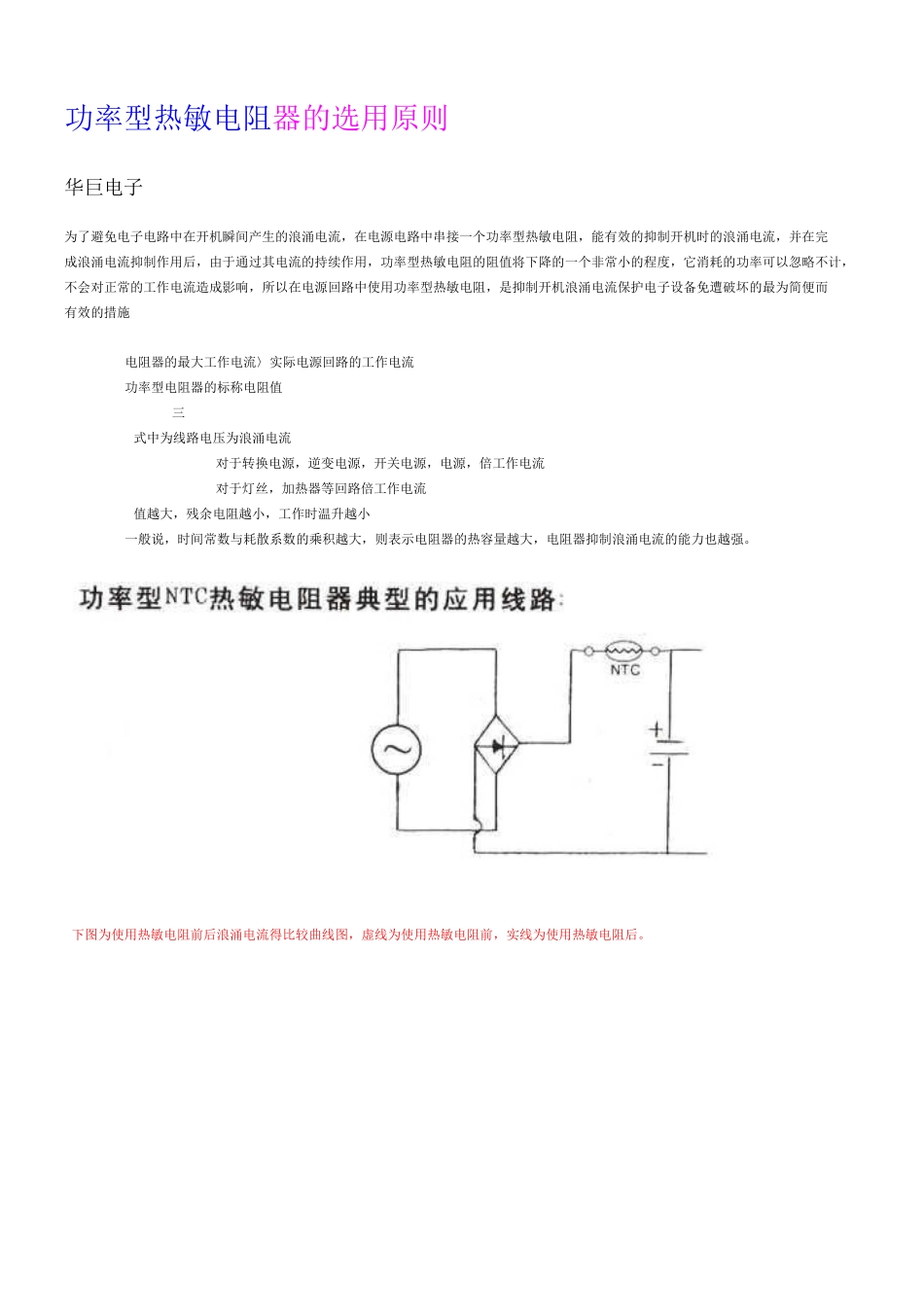

下图为使用热敏电阻前后浪涌电流得比较曲线图，虚线为使用热敏电阻前，实线为使用热敏电阻后。功率型热敏电阻器的选用原则华巨电子为了避免电子电路中在开机瞬间产生的浪涌电流，在电源电路中串接一个功率型热敏电阻，能有效的抑制开机时的浪涌电流，并在完成浪涌电流抑制作用后，由于通过其电流的持续作用，功率型热敏电阻的阻值将下降的一个非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以在电源回路中使用功率型热敏电阻，是抑制开机浪涌电流保护电子设备免遭破坏的最为简便而有效的措施电阻器的最大工作电流〉实际电源回路的工作电流功率型电阻器的标称电阻值三式中为线路电压为浪涌电流对于转换电源，逆变电源，开关电源，电源，倍工作电流对于灯丝，加热器等回路倍工作电流值越大，残余电阻越小，工作时温升越小一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。tCII*I4I*44随着电子产品对可靠性要求的不断提高和能源资源的日益紧缩，高可靠性和高效节能的电子产品将是未来电子产品发展的一个方向，因此在产品的电源设计上，必须要充分考虑其可靠性能和电源使用效率。本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。开机浪涌电流产生的原因图 1 是典型的电子产品电源部分简化电路，是与负载并联的滤波电容。在开机上电的瞬间,电容电压不能突变，因此会产生一个很大的充电电流。根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，其大小取决于启动上电时输入电压的幅值以及由桥式整流器和电解电容其所形成的回路的总电阻。图 1 电源示意图假设输入电压为 220,整个电网内阻（含整流桥和滤波电容）OL 若正好在电源输入波形达到（度相位的时候开机，那么开机瞬间浪涌电流的峰值将达到I=220X1.414/1=311（A）。这个浪涌电流虽然时间很短但如果不加以抑制，会减短输入电容和整流桥的寿命还可能造成输入电源电压的降低，让使用同一输入电源的其它动力设备瞬间掉电，对临近设备的正常工作产生干扰。浪涌电流的抑制浪涌电流的抑制方法有很多，一般中小功率电源中采用电阻限流的办法抑制开机浪涌电流。图 2 是一个常...
