锚索拉拔检测报告

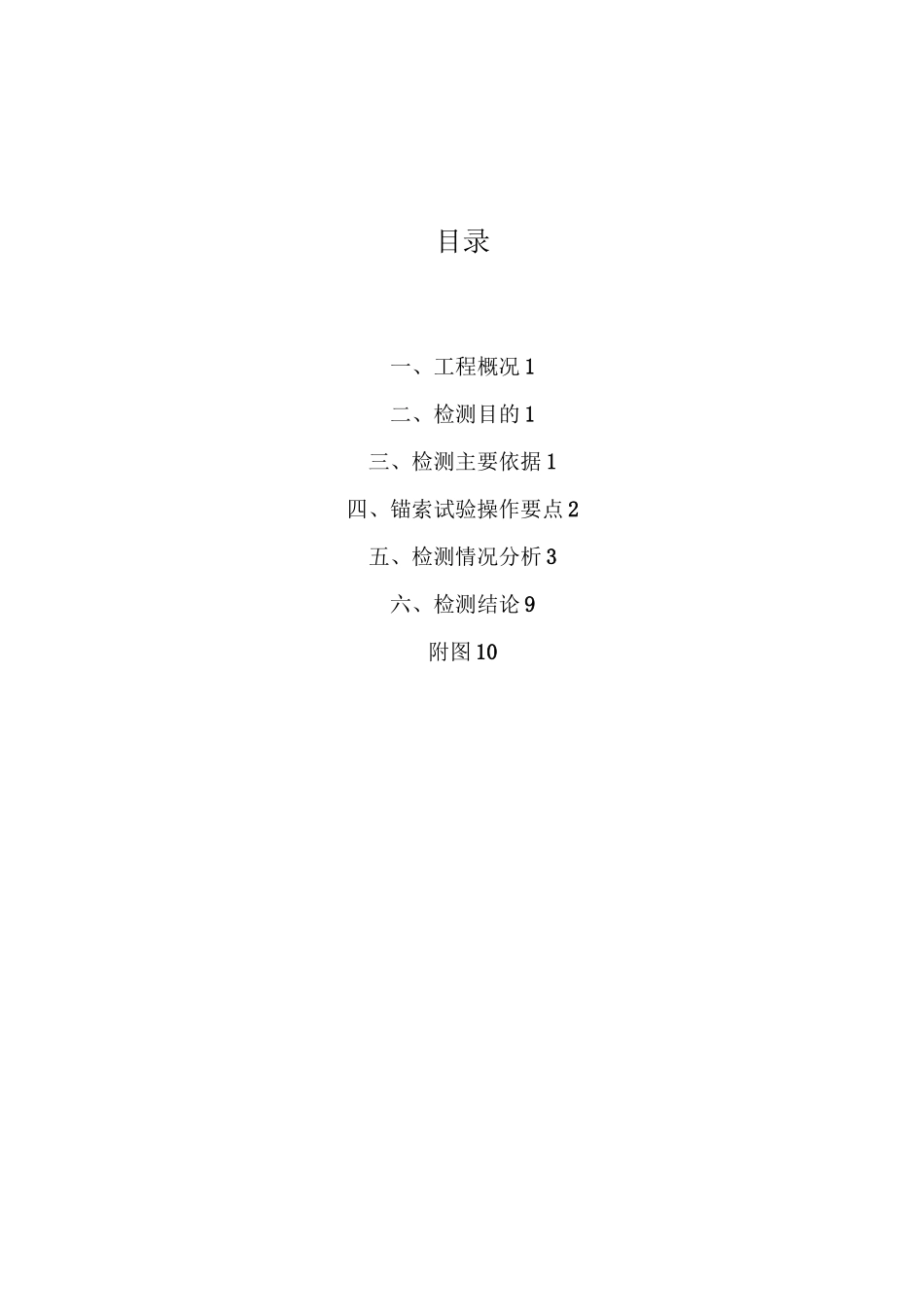

锚索拉拔检测报告_第1页
1/11
锚索拉拔检测报告_第2页
2/11

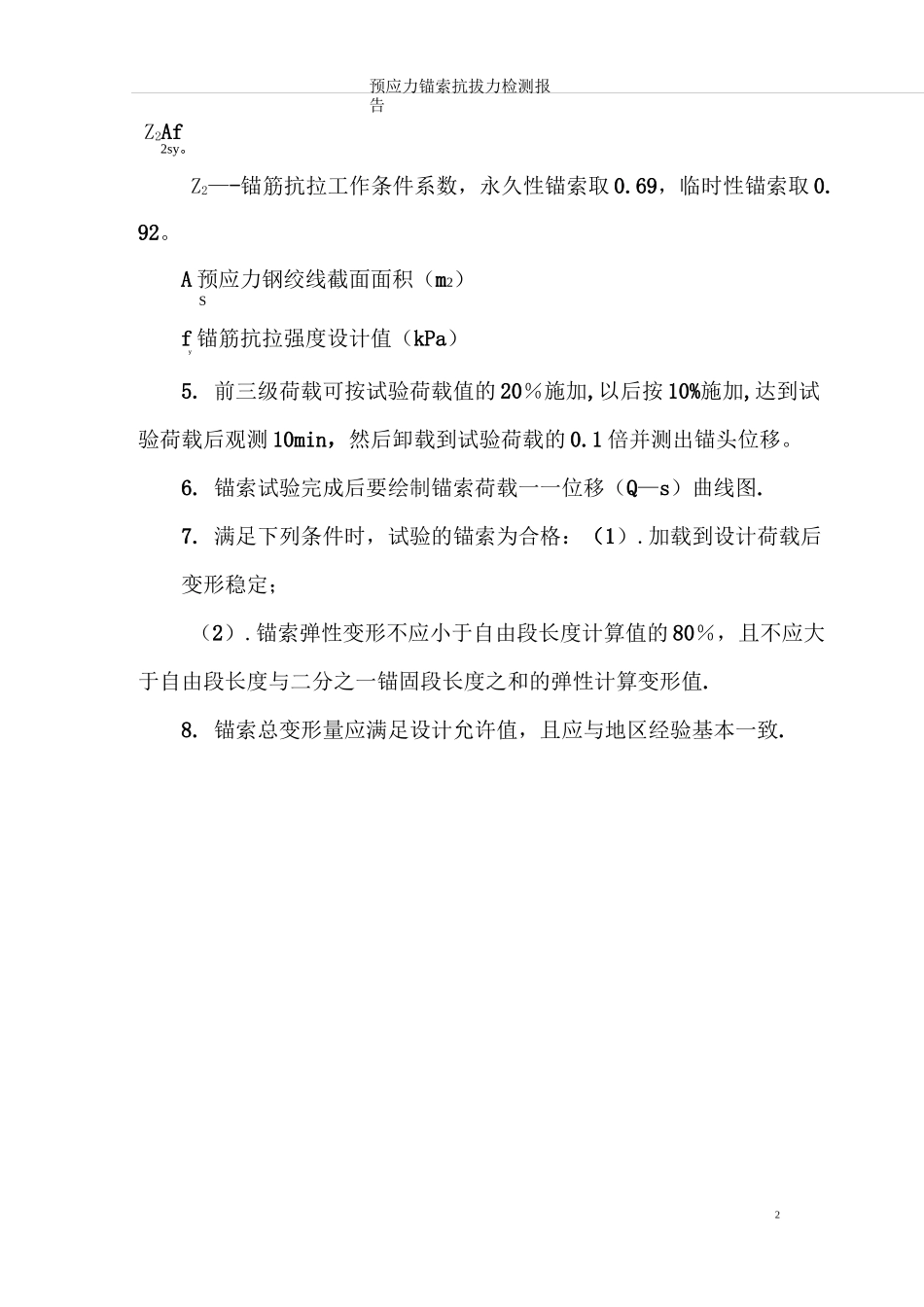

锚索拉拔检测报告_第3页
3/11
目录一、工程概况 1二、检测目的 1三、检测主要依据 1四、锚索试验操作要点 2五、检测情况分析 3六、检测结论 9附图 10预应力锚索抗拔力检测报告3、工程概况锚索检测数量及参数见下表表 1 现场试验锚索样本参数预应力锚索抗拔力检测报告2Z2Af2sy。Z2—-锚筋抗拉工作条件系数,永久性锚索取 0.69,临时性锚索取 0.92。A 预应力钢绞线截面面积(m2)Sf 锚筋抗拉强度设计值(kPa)y5. 前三级荷载可按试验荷载值的 20%施加,以后按 10%施加,达到试验荷载后观测 10min,然后卸载到试验荷载的 0.1 倍并测出锚头位移。6. 锚索试验完成后要绘制锚索荷载一一位移(Q—s)曲线图.7. 满足下列条件时,试验的锚索为合格:(1).加载到设计荷载后变形稳定;(2).锚索弹性变形不应小于自由段长度计算值的 80%,且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值.8. 锚索总变形量应满足设计允许值,且应与地区经验基本一致.预应力锚索抗拔力检测报告3五、检测情况分析表 2 试验锚索理论伸长值 1试验锚索荷载集度何载数值(kN)自由段长度(m)锚固段长度(m)自由段+1/2 锚固段长度(m)位移量的理论范围(mm)24m 锚索50%35014101923。93〜40.6075%52535。90~60.90100%70047。86〜81。20120%84057。44〜97。44表 3 试验锚索理论伸长值 2试验锚索荷载集度何载数值(kN)自由段长度(m)锚固段长度(m)自由段+1/2 锚固段长度(m)位移量的理论范围(mm)30m 锚索50%350151522.525.64〜48。0875%52538。46〜72.12100%70051。28〜96。120%84061。53〜115。381。预应力锚索 MS—1表 4 预应力锚索 MS-1 实际伸长值锚索荷载油压表读位移量补偿量实际位加载时稳定时累计时荷载数编号集度值(kN)数(MPa)(mm)(mm)移(mm)间(min)间(min)间(min)50%35018.18134。53103。2031。33257MS-175%52527。01156。65103.2053.452514100%70035.85184。34103。2081。142521120%84042。92204.58103。20101。3821033预应力锚索抗拔力检测报告4图 1 预应力锚索 MS—1 荷载——位移曲线预应力锚索抗拔力检测报告5图 3 预应力锚索 MS—2 荷载——位移曲线图 4 预应力锚索 MS-2 位移——时间曲线3.预应力锚索 MS-3表 6 预应力锚索 MS—3 实际伸长值-EEQoOoD06Q{kN预应力锚索抗拔力检测报告62004006008001000图 5 预应力锚索 MS—3 荷载——位移曲线图 6 预应力锚索 MS—3 位移-时间曲线4。预应力锚索 MS—4表 7 预应力锚索 MS—4...
