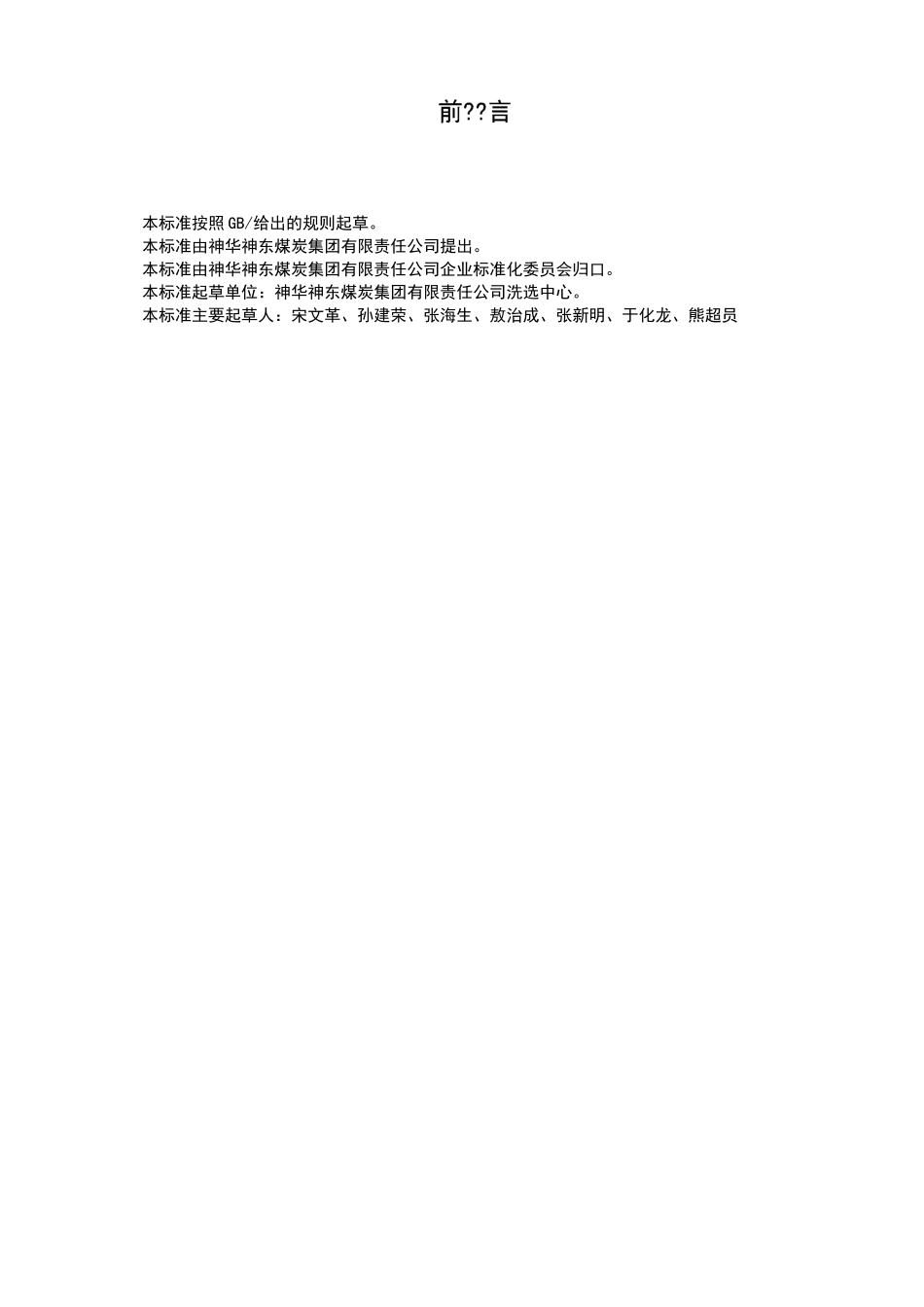

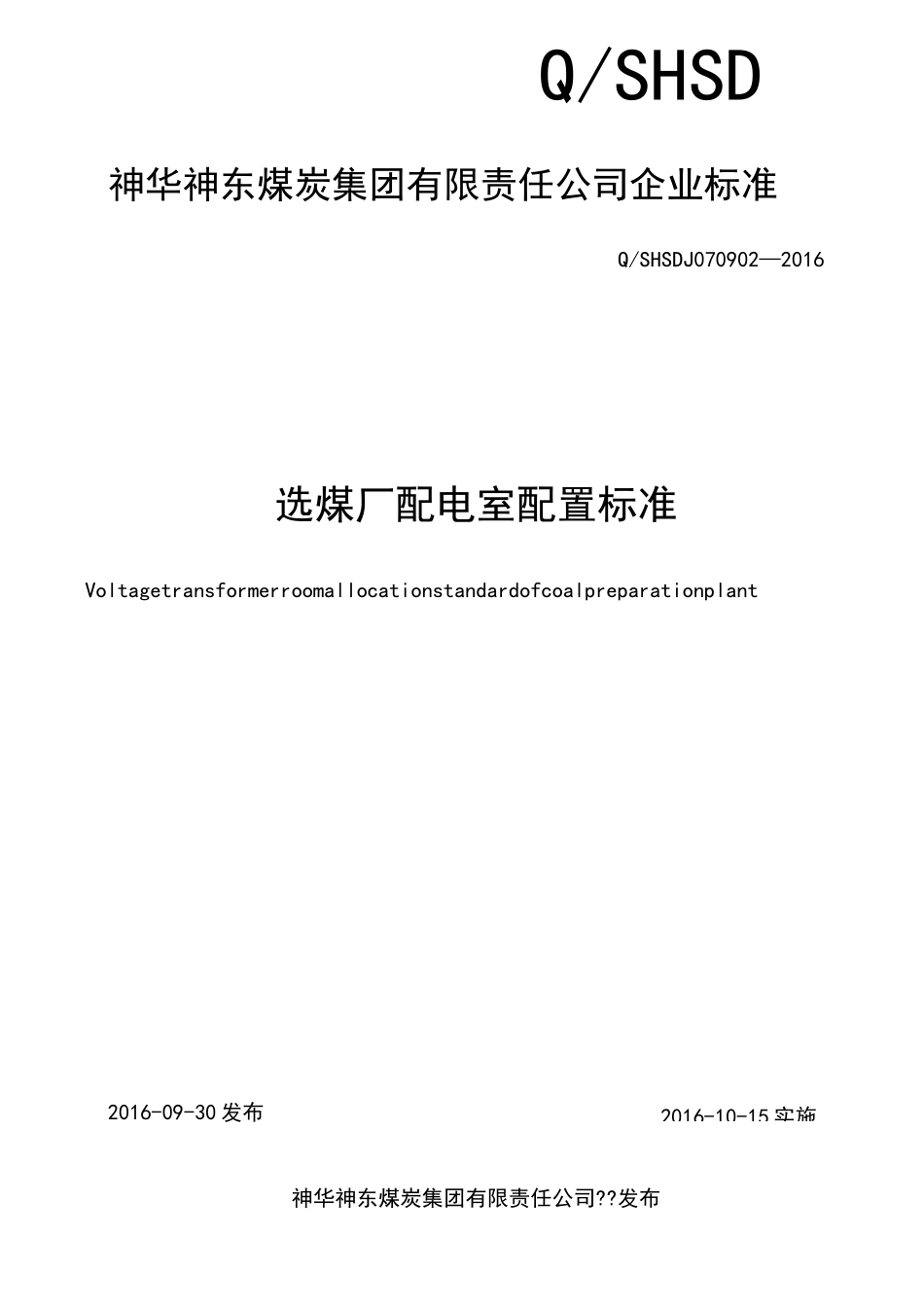

2016-10-15 实施Q/SHSD神华神东煤炭集团有限责任公司企业标准Q/SHSDJ070902—2016选煤厂配电室配置标准Voltagetransformerroomallocationstandardofcoalpreparationplant2016-09-30 发布神华神东煤炭集团有限责任公司??发布目次前??言 II1范围 12规范性引用文件 13术语和定义 14高压配电室配置标准 25低压配电室配置标准 4附录 A(资料性附录)选煤厂配电室记录配置 6本标准按照 GB/给出的规则起草。本标准由神华神东煤炭集团有限责任公司提出。本标准由神华神东煤炭集团有限责任公司企业标准化委员会归口。本标准起草单位:神华神东煤炭集团有限责任公司洗选中心。本标准主要起草人:宋文革、孙建荣、张海生、敖治成、张新明、于化龙、熊超员选煤厂配电室配置标准1范围本部分规定了选煤厂配电室的术语和定义以及配置标准。本部分适用于神东洗选中心选煤厂高、低压配电室。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。3术语和定义以下术语适用于本标准。3.1配电室 transformerroom 安装有分配多路低压负荷开关的房间。3.2规章制度 therulesandregulations 用人单位制定的组织劳动过程和进行劳动管理的规则和制度的总和。3.3绝缘安全用具 insulatingsafeappliance 用来防止工作人员直接触电的用具,可分为基本绝缘安全用具和辅助绝缘安全用具。3.4应急照明 emergencylighting 正常照明系统因电源发生故障,不再提供正常照明的情况下,供人员疏散、保障安全或继续工作的照明。3.5消防器材 fireequipment 用于专业灭火的器材。3.6可编程逻辑控制器(PLC)programmablelogiccontroller是一种采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。4高压配电室配置标准4.1图纸资料配置a)一次系统图,应张贴于适当位置。b)变电所平面布置图、消防设施器材布置图、紧急避灾图,一般可合并到一张图张贴于适当位置。c)电气原理图。d)控制接线图。4.2记录配置a)工作票、倒闸操作票及其相关印章,并应即时填写。b)蓄电池维护记录,并应每季度维护记录一次。c)保护整定记录,并应即时填写。d)重要配电场所烟雾报警实验记录,并应每月实验记录一次。e)停送电记录,并应即时填写。...
