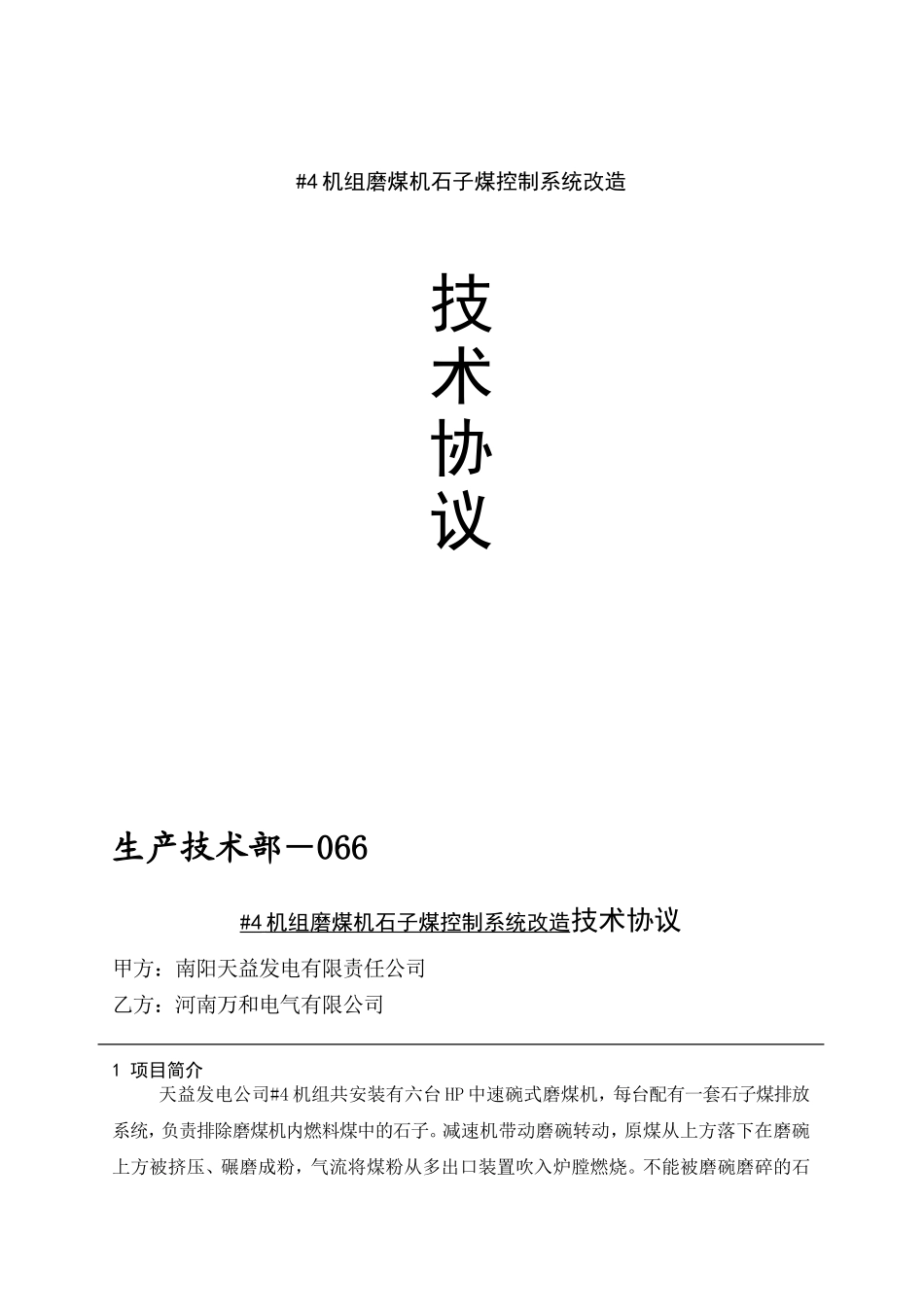

#4机组磨煤机石子煤控制系统改造技术协议生产技术部－066#4机组磨煤机石子煤控制系统改造技术协议甲方：南阳天益发电有限责任公司乙方：河南万和电气有限公司1项目简介天益发电公司#4机组共安装有六台HP中速碗式磨煤机，每台配有一套石子煤排放系统，负责排除磨煤机内燃料煤中的石子。减速机带动磨碗转动，原煤从上方落下在磨碗上方被挤压、碾磨成粉，气流将煤粉从多出口装置吹入炉膛燃烧。不能被磨碗磨碎的石子由刮板挂入石子煤收集和排放装置中排除。如果石子煤排放不畅将导致磨碗磨损加剧、磨煤机电流变大、磨煤机出力降低，直接影响机组负荷。目前磨煤机石子煤排放由继电器组硬接线控制，完全依赖人工操作，现场环境恶劣，控制系统故障率高，人为操作不能保障排放及时。为解决这些问题，我们采用智能控制器进行改造，目的是通过智能控制器实现自动定时排放，当排放系统异常时及时向机组控制员发出报警。现场石子煤系统图如下：2工作内容、范围2.1乙方应提供满足本技术文件要求所必须的各项服务，完成改造设计、设备制造安装、调试工作，投标方对本改造整体负责，这些工作包括（但不限于）下列项目：（1）新控制柜的设计组装；（2）原控制柜拆除，新控制柜安装；（3）阀门反馈装置的选型、安装；（4）信号线路及气源管路安装；（5）石子煤控制系统调试；（6）其它与本项目相关的工作。2.2由甲方提供系统需要的220VAC控制电源及DCS信号接口。3技术要求3.1技术规范本次改造应符合以下规范ANSI/NFPA70国家电器规范UL44橡胶导线、电缆的安全标准ANSI/NFPAICS4工业控制设备和系统的端子排ANSI/NFPAICS6工业控制设备和系统的外壳3.2控制方式：一台磨煤机采用一套控制系统。控制功能应具备自动和手动两种控制方式。自动方式时，由控制器实现自动收集和排放；当出现阀门及阀门位置检测装置故障时向DCS发出报警（送往DCS有两个信号,一个石子煤系统运行信号,另一个为阀门故障信号）。手动方式时，由电气硬回路实现阀门手动操作。3.2控制柜要求：3.2.1控制器采用西门子PLC控制器,输入输出均采用24VDC。3.2.2与DCS接口：阀门状态信号及手自动状态信号以干接点反馈至DCS。3.2.3控制箱上应有阀门控制按钮及阀门状态指示灯、手自动切换开关、自动启停按钮及指示等。3.2.4阀门控制电磁阀置于控制箱内，气源管路前应加足够流量的减压过滤器。3.2.5制柜要有良好的防尘、防水功能，外壳防护等级应为IP56。3.3现场设备要求：3.3.1提供阀门位置反馈开关，其应在80摄氏度以下环境下长期可靠工作。3.3.2投标方应完成所有气源管路的敷设、连接，并保证工艺规范、设备连接无漏点。3.3.3电缆敷设符合热工工艺规范。3.4控制逻辑功能。具体过程可参照下图所示:入口闸板自动打开关到位5秒后5秒后3分钟后（时间可调）1分钟后（时间可调）启动入口闸板自动关闭出口闸板自动打开出口闸板自动关闭扬尘收集阀自动开5秒后扬尘收集阀自动关关到位5秒后停止按钮具备复位功能,当阀门卡涩或者阀门限位开关故障时发出所有阀门关指令,自动运行中断,复位后下次运行才允许启动.以上方案为初步设想，具体改造方案由招标方与投标方共同协商解决。3.5乙方应充分与甲方技术人员联系确定技术参数，必要时到现场实际勘测，编制符合招标方要求的具体改造实施方案，并在投标时予以展示和说明。3.6供货范围乙方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合上述的要求。乙方提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，乙方仍须在执行合同时补足。提供随机备品备件，并在投标书中给出具体清单。供货范围：序号项目名称规格型号（性能参数）数量生产厂家备注1#4机组磨煤机调压过滤器QAW3000-03D6AIRTAC2电磁阀4V220-08-DC24V18AIRTAC3底座200M-3F6AIRTAC石子煤控制系统改造项目设备、原材料4软管US98A106590AIRTAC5接头APC10-0260AIRTAC6接头APMF10-0260AIRTAC7接头APC10-036AIRTAC8接头PT1/4转10mm卡套609接头8mm/8mm直通卡套接头24010无缝不锈钢管¢8mm14411消声器BSL-0218AIRTAC12堵...
