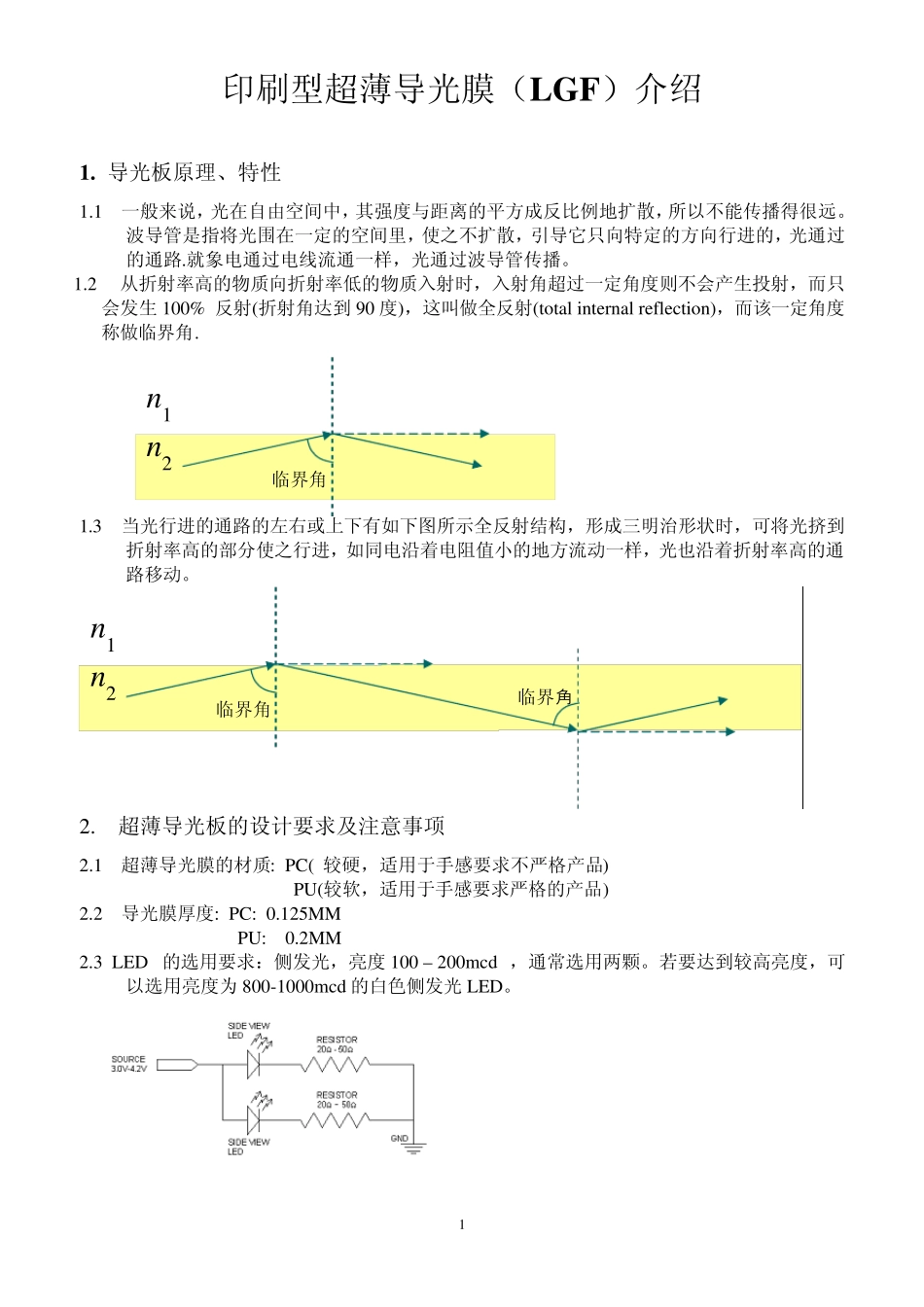

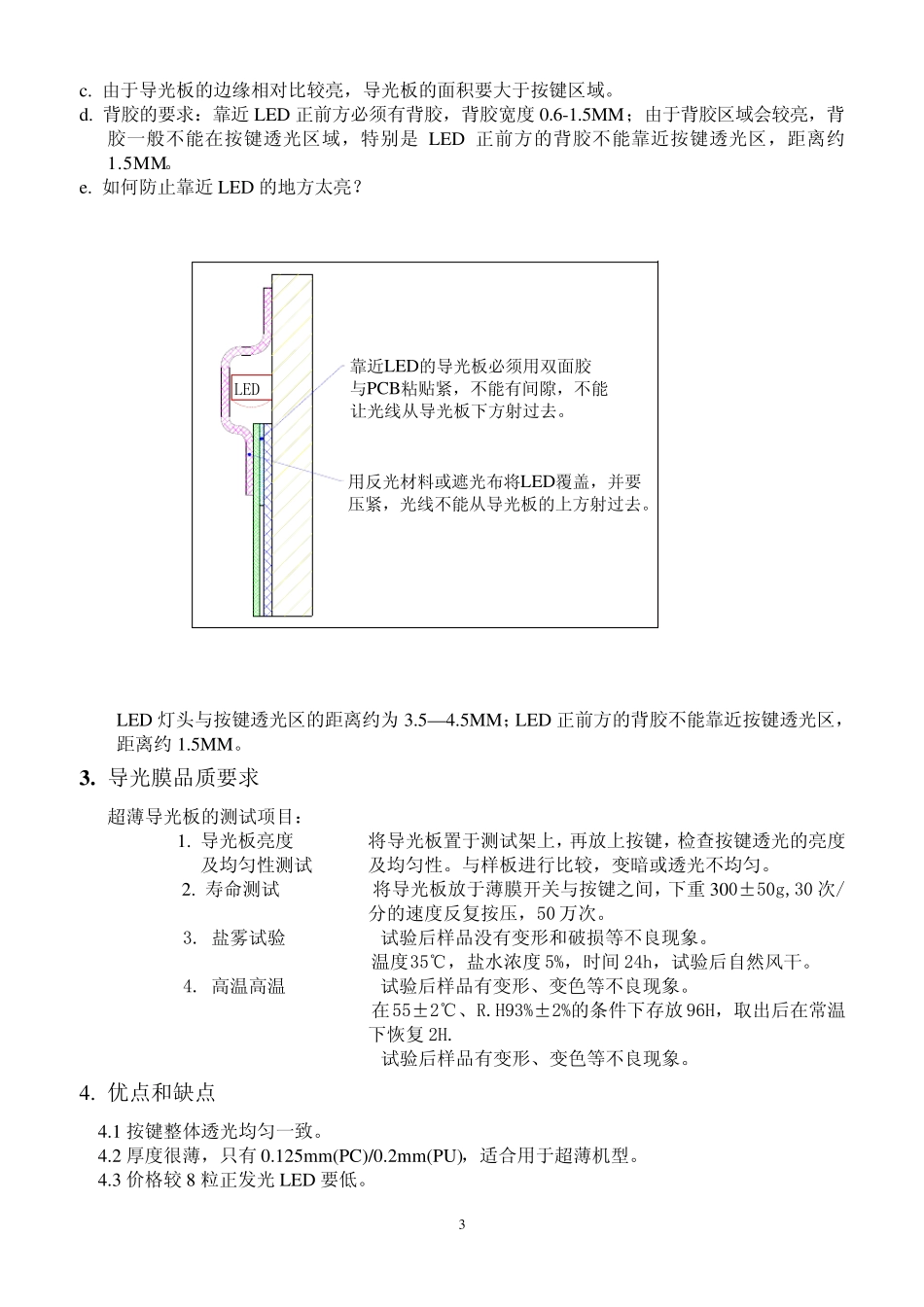

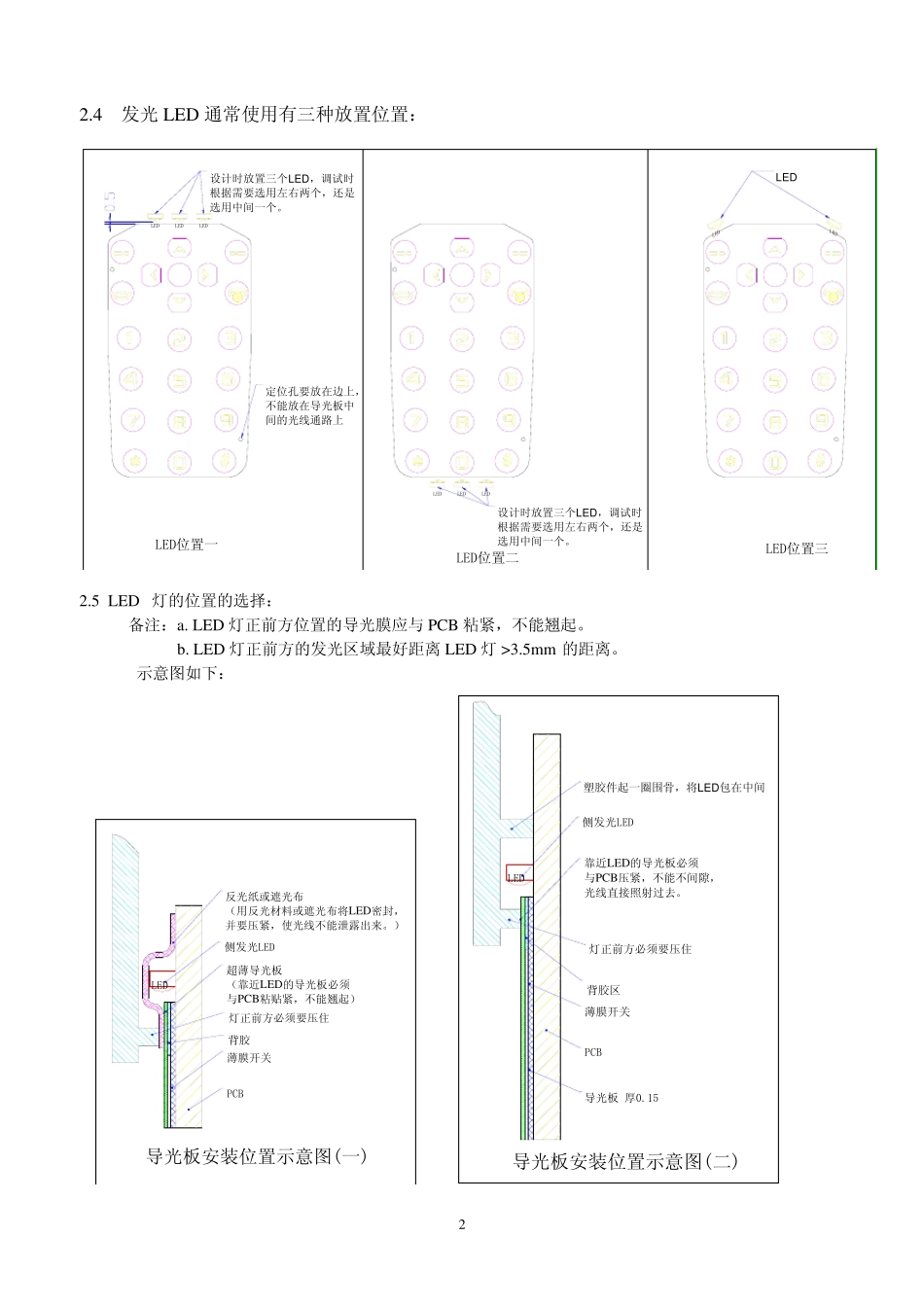

1印刷型超薄导光膜(LGF)介绍 1. 导光板原理、特性 1.1 一般来说,光在自由空间中,其强度与距离的平方成反比例地扩散,所以不能传播得很远。波导管是指将光围在一定的空间里,使之不扩散,引导它只向特定的方向行进的,光通过的通路.就象电通过电线流通一样,光通过波导管传播。 1.2 从折射率高的物质向折射率低的物质入射时,入射角超过一定角度则不会产生投射,而只 会发生 100% 反射(折射角达到 90 度),这叫做全反射(total internal reflection),而该一定角度称做临界角. 1.3 当光行进的通路的左右或上下有如下图所示全反射结构,形成三明治形状时,可将光挤到折射率高的部分使之行进,如同电沿着电阻值小的地方流动一样,光也沿着折射率高的通路移动。 2. 超薄导光板的设计要求及注意事项 2.1 超薄导光膜的材质: PC( 较硬,适用于手感要求不严格产品) PU(较软,适用于手感要求严格的产品) 2.2 导光膜厚度: PC: 0.125MM PU: 0.2MM 2.3 LED 的选用要求:侧发光,亮度 100 – 200mcd ,通常选用两颗。若要达到较高亮度,可以选用亮度为 800-1000mcd 的白色侧发光LED。 n1 n2 临界角 n1 n2 临界角临界角 2 2.4 发光LED 通常使用有三种放置位置: 定位孔要放在边上,不能放在导光板中间的光线通路上LEDLEDLEDLED设计时放置三个LED,调试时根据需要选用左右两个,还是选用中间一个。LED设计时放置三个LED,调试时根据需要选用左右两个,还是选用中间一个。LEDLEDLEDLED位置一LED位置二LED位置三LED2.5 LED 灯的位置的选择: 备注:a. LED 灯正前方位置的导光膜应与 PCB 粘紧,不能翘起。 b. LED 灯正前方的发光区域最好距离 LED 灯 >3.5m m 的距离。 示意图如下: 导光板安装位置示意图(一)超薄导光板(靠近LED的导光板必须与PCB粘贴紧,不能翘起)背胶薄膜开关侧发光LED 反光纸或遮光布(用反光材料或遮光布将LED密封,并要压紧,使光线不能泄露出来。)PCBLED灯正前方必须要压住导光板 厚0.15靠近LED的导光板必须与PCB压紧,不能不间隙,光线直接照射过去。薄膜开关侧发光LED 塑胶件起一圈围骨,将LED包在中间PCBLED导光板安装位置示意图(二)灯正前方必须要压住背胶区 3c. 由于导光板的边缘相对比较亮,导光板的面积要大于按键区域。 d. 背胶的要求:靠近LED 正前方必须有背胶,背胶宽度0.6-1.5MM;由于背胶区域会较亮,背胶一般不能在按键透光区域,特别是LED 正...
