导热油炉操作说明书VIP专享

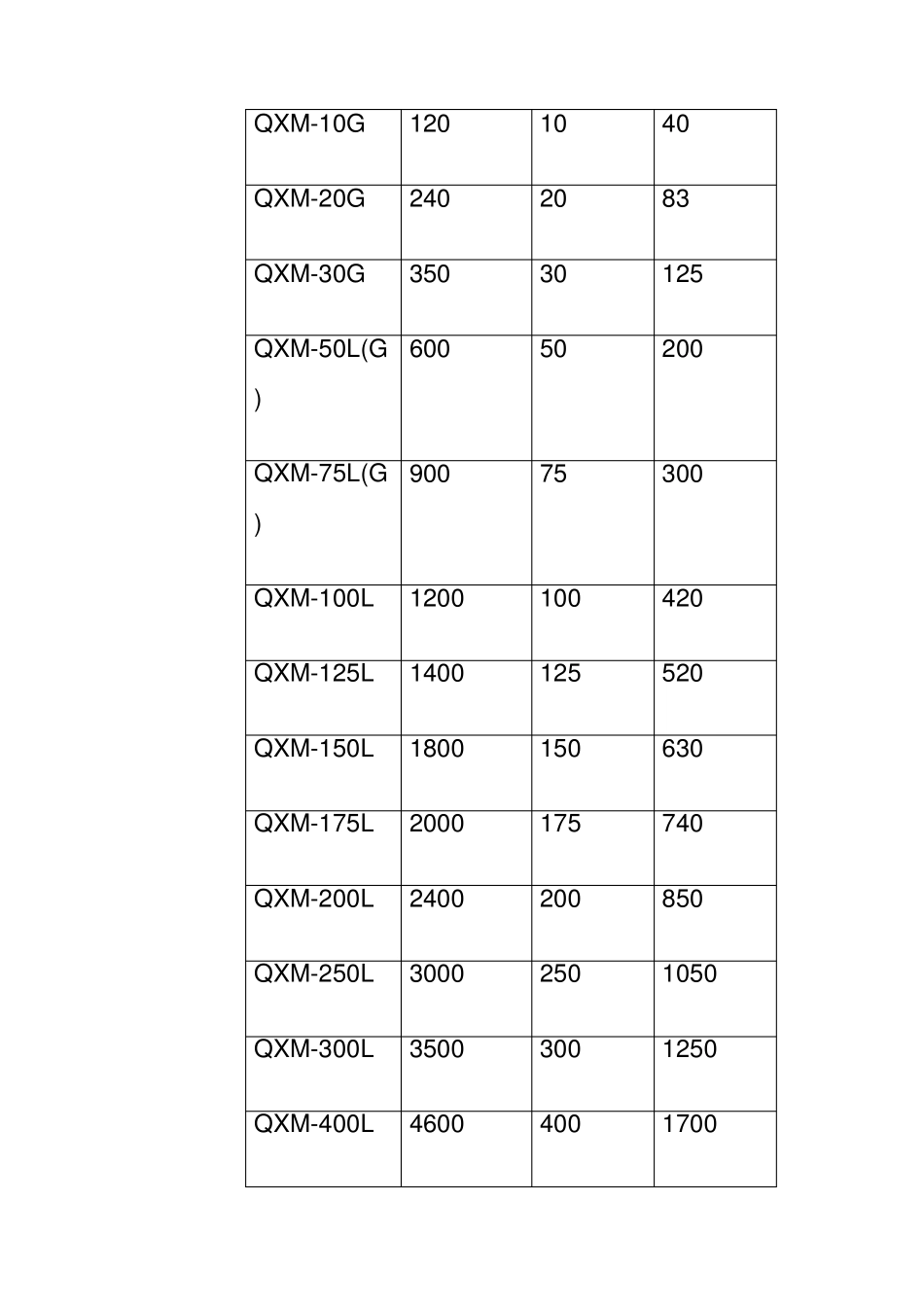

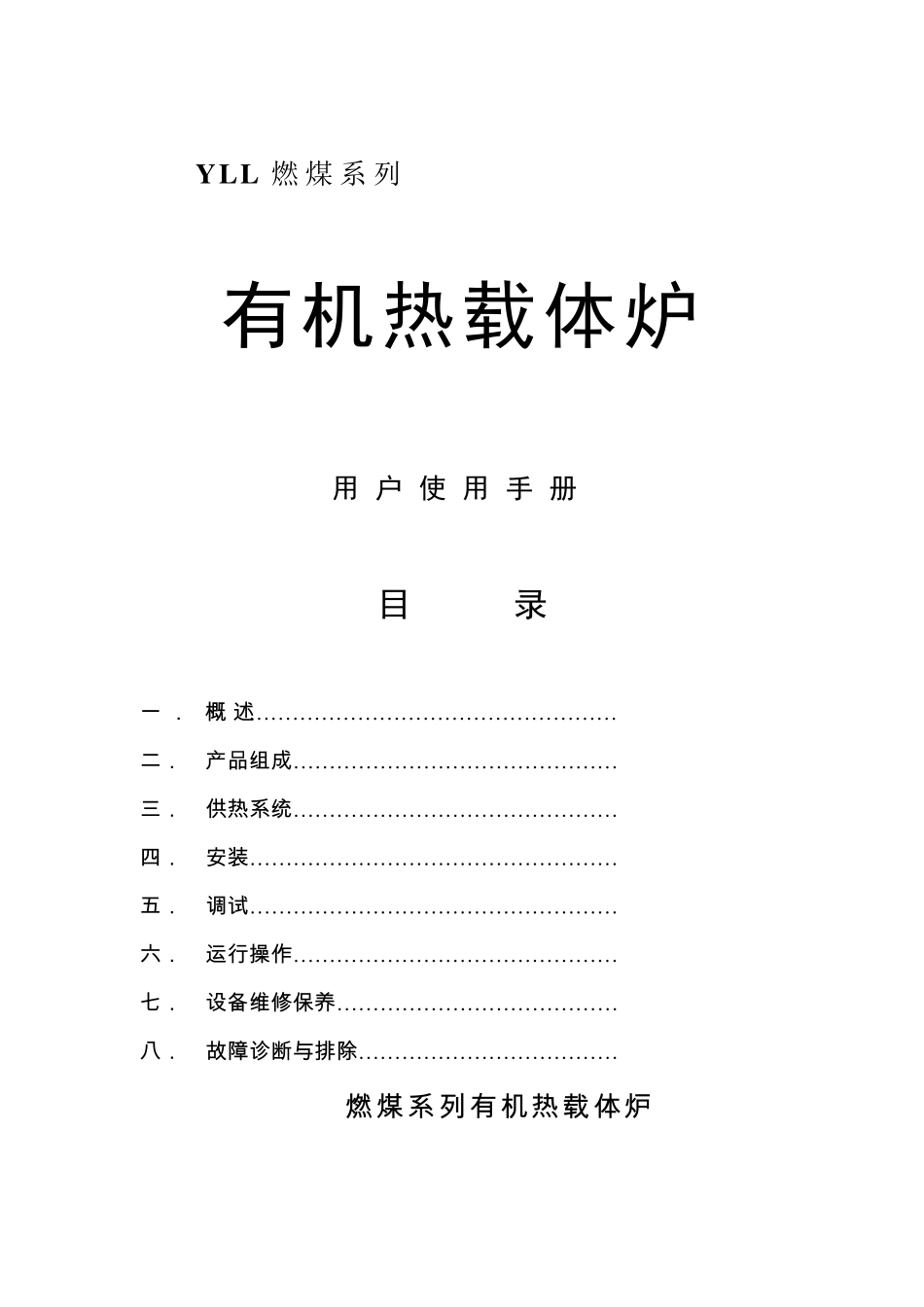

Y LL 燃煤系列 有机热载体炉 用 户 使 用 手 册 目 录 一 ． 概 述…………………………………………… 1 二． 产品组成……………………………………… 5 三． 供热系统……………………………………… 6 四． 安装…………………………………………… 8 五． 调试…………………………………………… 11 六． 运行操作……………………………………… 14 七． 设备维修保养………………………………… 21 八． 故障诊断与排除……………………………… 22 QXM燃煤系列有机热载体炉 用户使用手册 一． 概述 常能牌QXM系列燃煤热载体炉，是以烟煤或无烟煤为燃料，以导热油为热载体，利用热油循环泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的直流式特种工业炉。 使 用本 设备除 遵 照 使 用手 册 要 求 外 ，还 应 遵 照《 有 机 热载体炉安 全 技术 监 察 规 程 》。 1.1 产品型号 QXM   燃烧设备型式 额定热功率 强制循环燃煤炉 1.2 额定热功率换算表（近似值） 热功率 型 号 Kw 104Kcal/h 104 KJ/h QXM-10G 120 10 40 QXM-20G 240 20 83 QXM-30G 350 30 125 QXM-50L(G) 600 50 200 QXM-75L(G) 900 75 300 QXM-100L 1200 100 420 QXM-125L 1400 125 520 QXM-150L 1800 150 630 QXM-175L 2000 175 740 QXM-200L 2400 200 850 QXM-250L 3000 250 1050 QXM-300L 3500 300 1250 QXM-400L 4600 400 1700 QXM-500L 6000 500 2000 QXM-600L 7000 600 2500 QXM-800L 10000 800 3500 QXM-1000L 12000 1000 4200 1.3 燃 烧 设 备 代 号 燃烧设备 链条炉排 固定炉排 代 号 L G 注 ：本 说 明 是 以 L型 链 条 炉 排 加 热 炉 为 代 表 ，其 它 型 式 的 加 热 炉除 燃 烧 方 式 不 同 外 ， 其 工 作 的 基 本 原 理 均 与 该 型 炉 相 同 。 1.5 产品特点: 1. 能 在 较 低 的 运 行 压 力 下 ， 获 得 较 高 的 工 作 温 度 。 2. 可 进 行 稳 定 的 加 热 和 精 确 的 温 度 调 节 。 3. 具 有 完 备 的 运 行 控 制 和 安 全 监 测 装 置 。 4. 以 煤 代 电 、 以 煤 代 油 ， 经 济 效 益 高 ， 短 期 内 可 回 ...
