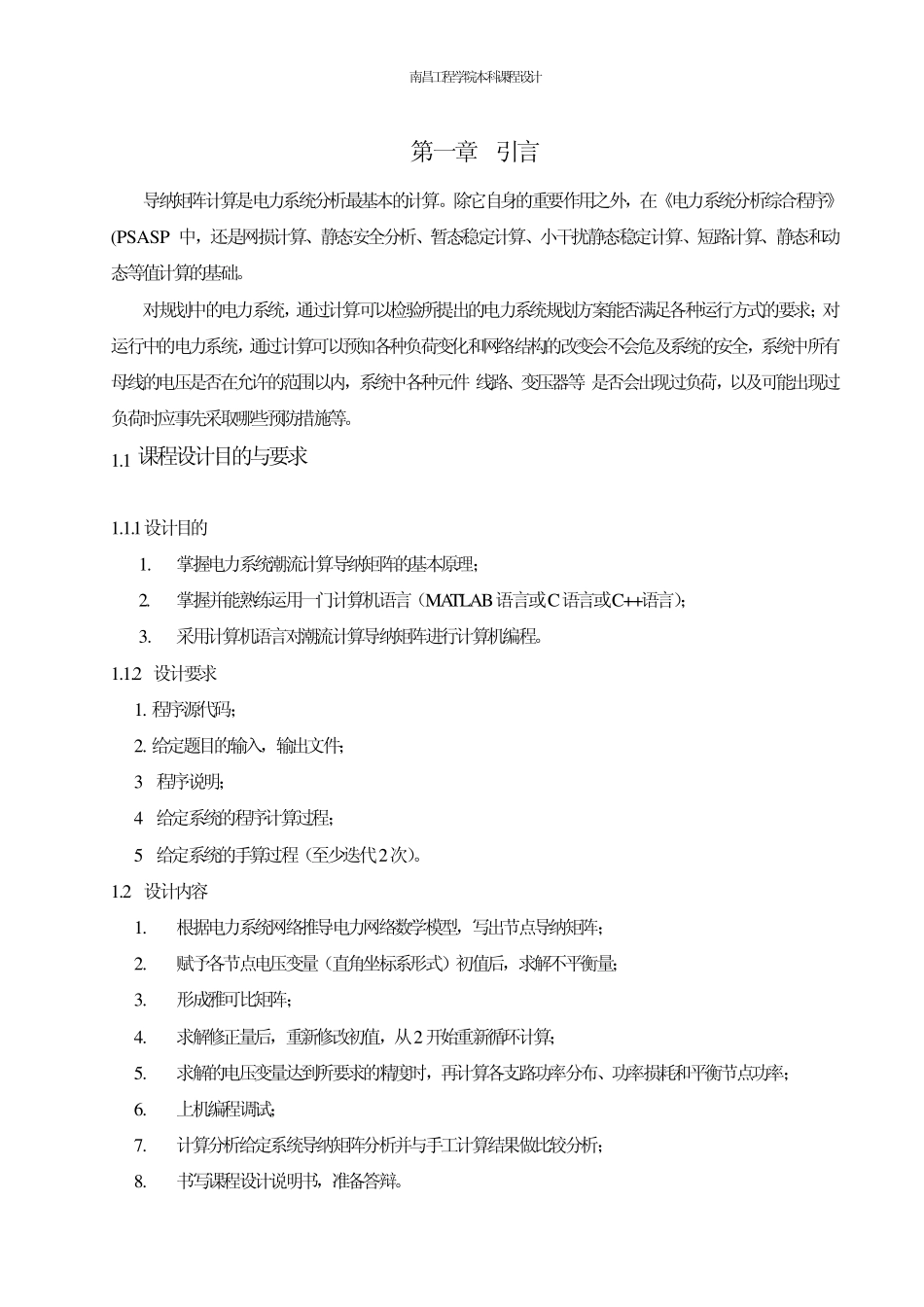

南昌工程学院本科课程设计 1 第一章 引言 导纳矩阵计算是电力系统分析最基本的计算。除它自身的重要作用之外，在《电力系统分析综合程序》(PSASP)中，还是网损计算、静态安全分析、暂态稳定计算、小干扰静态稳定计算、短路计算、静态和动态等值计算的基础。 对规划中的电力系统，通过计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件(线路、变压器等)是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等。 1.1 课程设计目的与要求 1.1.1 设计目的 1. 掌握电力系统潮流计算导纳矩阵的基本原理； 2. 掌握并能熟练运用一门计算机语言（MATLAB语言或C语言或C++语言）； 3. 采用计算机语言对潮流计算导纳矩阵进行计算机编程。 1.1.2 设计要求 1. 程序源代码； 2. 给定题目的输入，输出文件； 3. 程序说明； 4. 给定系统的程序计算过程； 5. 给定系统的手算过程（至少迭代2次）。 1.2 设计内容 1. 根据电力系统网络推导电力网络数学模型，写出节点导纳矩阵； 2. 赋予各节点电压变量（直角坐标系形式）初值后，求解不平衡量； 3. 形成雅可比矩阵； 4. 求解修正量后，重新修改初值，从2开始重新循环计算； 5. 求解的电压变量达到所要求的精度时，再计算各支路功率分布、功率损耗和平衡节点功率； 6. 上机编程调试； 7. 计算分析给定系统导纳矩阵分析并与手工计算结果做比较分析； 8. 书写课程设计说明书，准备答辩。 第二章 导纳矩阵计算概述 2 第二章 导纳矩阵计算概述 2 .1 导纳矩阵计算简介 电力系统潮流导纳矩阵计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压。各元件中流过的功率，系统的功率损耗等等。在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量的分析比较供电方案或运行方式的合理性。可靠性和经济性。此外，电力系统的潮流计算也是计算机系统动态稳定和静态稳定的基础，所以潮流计算是研究电力系统的一种和重要和基础的计算。 电力系统潮流计算也分为离线计算和在线计算两种，前者主要用于系统规划设计和安排系统的运行方式，后者则用于正在运行系统的经常监视及实时控制。 利用...
