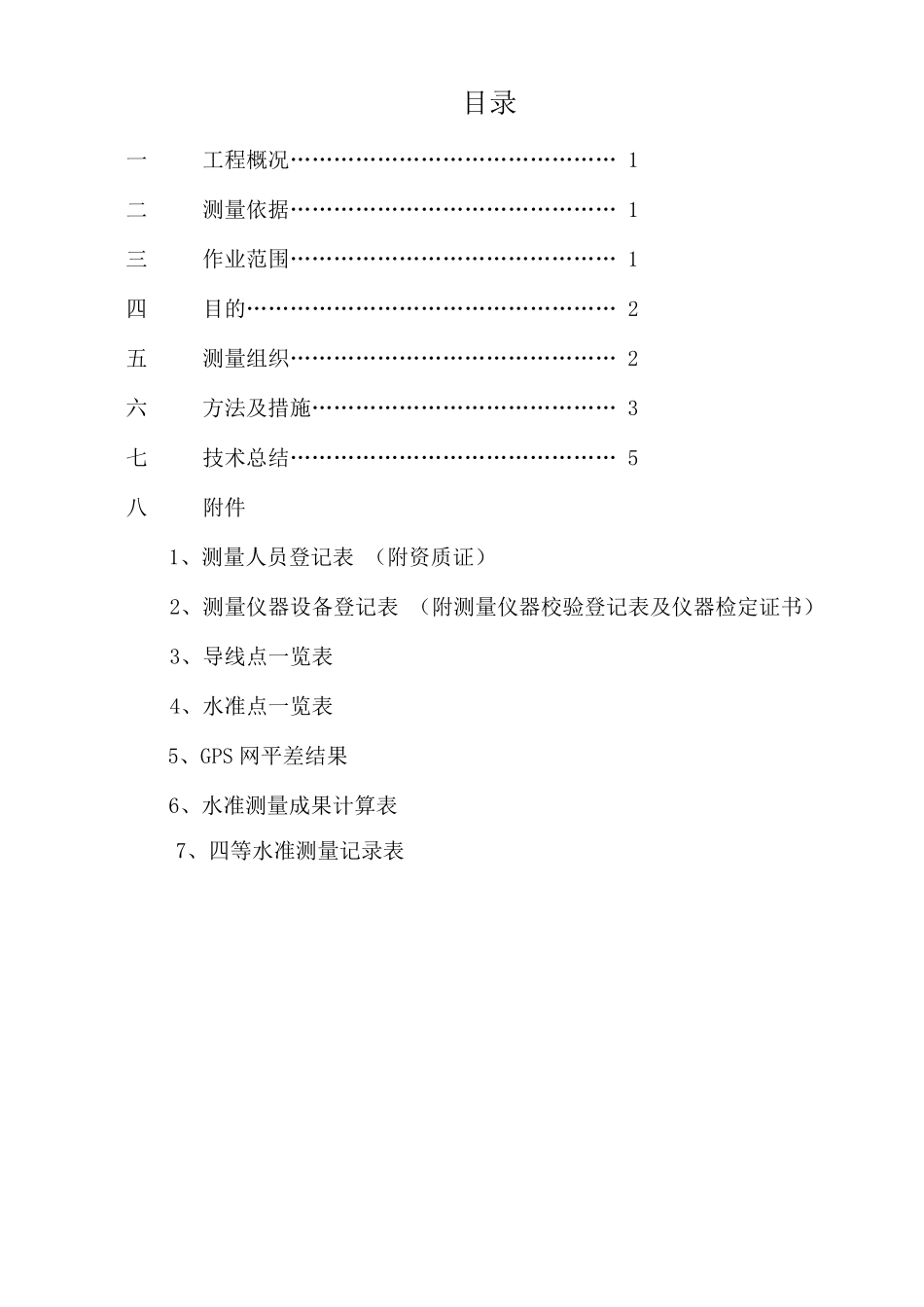

目录 一 工程概况……………………………………… 1 二 测量依据……………………………………… 1 三 作业范围……………………………………… 1 四 目的…………………………………………… 2 五 测量组织……………………………………… 2 六 方法及措施…………………………………… 3 七 技术总结……………………………………… 5 八 附件 1、测量人员登记表 (附资质证) 2、测量仪器设备登记表 (附测量仪器校验登记表及仪器检定证书) 3、导线点一览表 4、水准点一览表 5、GPS 网平差结果 6、水准测量成果计算表 7、四等水准测量记录表 一、工程概况 遂资眉高速公路遂宁-资阳路段是《四川省高速公路网规划》中的重要路段,是连接次级交通枢纽城市遂宁和交通节点城市资阳的重要通道;遂资眉高速公路自四川省遂宁市船山区西宁乡起,途径遂宁市安居区、乐至县、资阳市雁江区,在资阳界的老棚湾接拟建的遂资眉高速公路眉山段,全长124.866 公里。 我工区承担遂宁市船山区西宁乡至安居区横山镇:主线 K0+000-K4+700、西宁互通范围内的路基、排水、防护、桥涵的施工。 二、测量依据 1、遂资高速两阶段施工设计图; 2、《公路勘测规范》JTG C10-2007; 3、《公路勘测细则》JTG /TC10-2007; 4、《公路路基施工技术规范》JTG F10-2006; 5、《公路桥涵施工技术规范》JTJ 041-2000; 6、已批准的《TJ1-1导线复测成果报告》。 三、作业范围 加密测量作业范围为以设计院所提供的并采用原设计成果的 D067、D068、E291、E292、E293、E294、E295、E296、E297、E298、D069、D070 控制点和与 TJ1-2 合同段共用的 E328、E329、E330、E331 控制点及其水准点为基准点,主线加密增设 D67A、D67B、D67C、D67D、D67E、D67F、D67G、D67H、D67I、D67J、D67K、D67L、D67M、D67N、D67N-1、D67O、D67O-1、D67P、D67P-1、D67Q、D67R、D67S、D67S-1、D67T、D67U、D67V 等一级导线及其水准点。西宁互通增设控制网 D068-1、D068-2 、D068-3、 D068-4、 D068-5 、D068-6、 D068-7 等7 个一线导线控制点,E291-1、E291-2、E291-3、E291-4、E291-5、E291-6、E291-7、E291-8、E291-9、E291-10、E291-11、E291-12、E291-13等13 个水准控制点。 四、目的 由于设计交桩的控制点一般间距都在 400-600m 左右,且位置都在相对较高处,达不到过程中施工放样的密度要求,同时由于不可避免的少数点位的损坏、...
