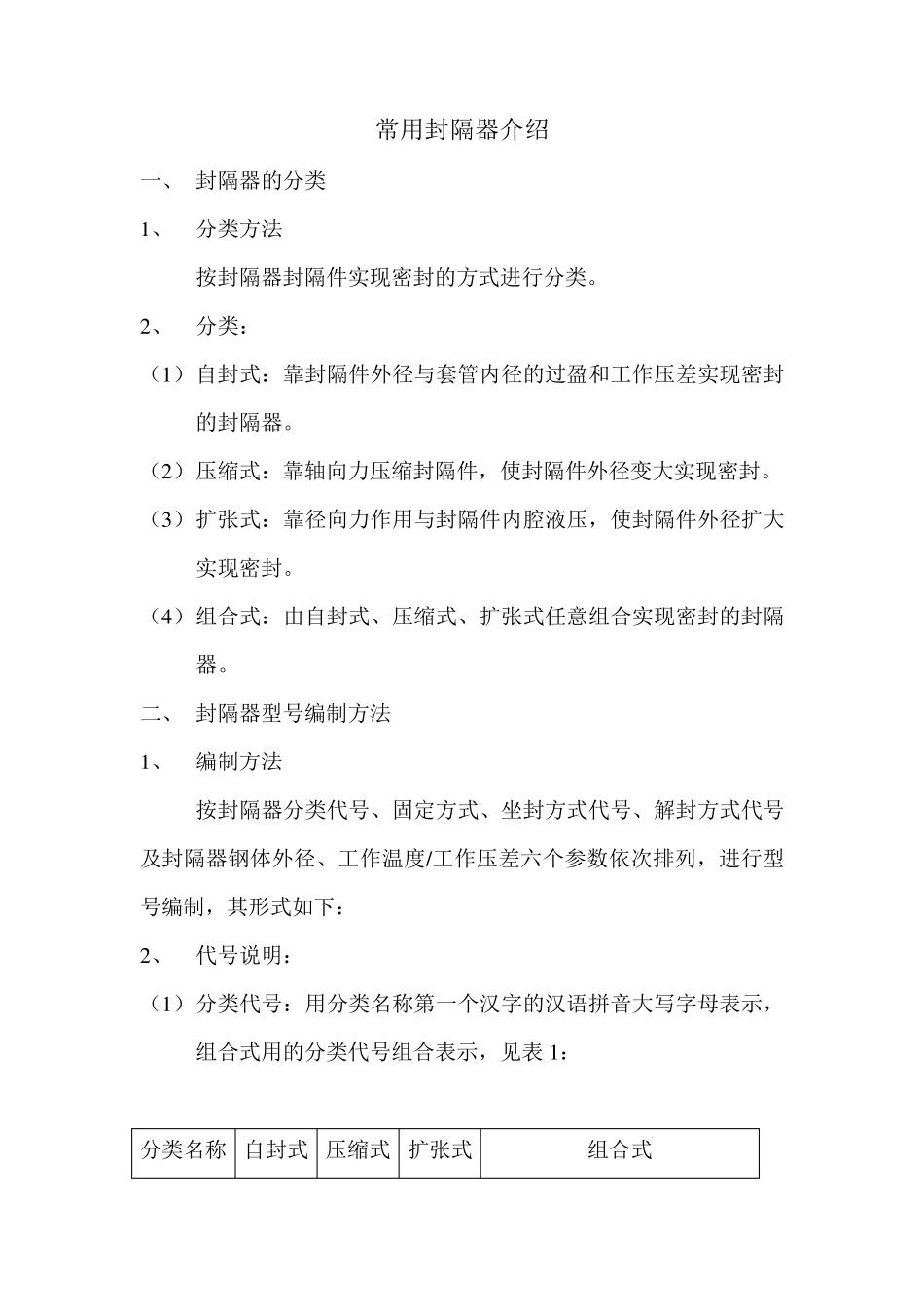

常用封隔器介绍 一、 封隔器的分类 1 、 分类方法 按封隔器封隔件实现密封的方式进行分类。 2 、 分类： （1 ） 自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。 （2 ） 压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封。 （3 ） 扩张式：靠径向力作用与封隔件内腔液压，使封隔件外径扩大实现密封。 （4 ） 组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。 二、 封隔器型号编制方法 1 、 编制方法 按封隔器分类代号、固定方式、坐封方式代号、解封方式代号及封隔器钢体外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下： 2 、 代号说明： （1 ） 分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用的分类代号组合表示，见表 1 ： 分类名称 自封式 压缩式 扩张式 组合式 分类代号 Z Y K 用各式的分类代号组合表示 （2） 固定方式代号：用阿拉伯数字表示，见下表2： 固定方式名称 尾管支撑 单向卡瓦 悬挂 双向卡瓦 锚瓦 固定方式代号 1 2 3 4 5 （3） 坐封方式代号：用阿拉伯数字表示，见表3： 坐封方式名称 提放管柱 转动管柱 自封 液压 下工具 热力 坐封代号 1 2 3 4 5 6 （4） 解封方式代号：用阿拉伯数字表示，见表4： 解封方式名称 提放管柱 转动管柱 钻铣 液压 下工具 热力 解封方式代号 1 2 3 4 5 6 3、 应用举例 例1：Y211-114-120/15 型封隔器，表示该封隔器为压缩式，单向卡瓦，提放管柱坐封、提放管柱解封、钢体最大外径为114m m ，工作温度为120℃，工作压力为15MPa。 例2：YK341-114-90/100 型封隔器，表示封隔器为压缩、扩张组合式，悬挂或固定，液压坐封，提放管柱解封，钢体最大外径为114m m ，工作温度为90℃，工作压力为100MPa。 三、 封隔器通用技术条件 1、 封隔器基本参数 （1） 工作压力：工作压力数值见下表（单位 MPa）： 压力 7 10 15 20 25 35 50 70 100 （2） 工作温度：工作温度数值见下表（单位℃）： 温度 55 70 90 120 150 180 300 370 （3） 钢体最大外径：钢体最大外径从下表中优选（单位mm）: ∮ 90 95 100 105 110 115 120 135 140 144 148 152 165 185 210 215 （4） 钢体内通径：钢体通径优先从下表中选取（单位mm） ∮ 38 40 46 48 50 55 58 62 76 82 92 10...
