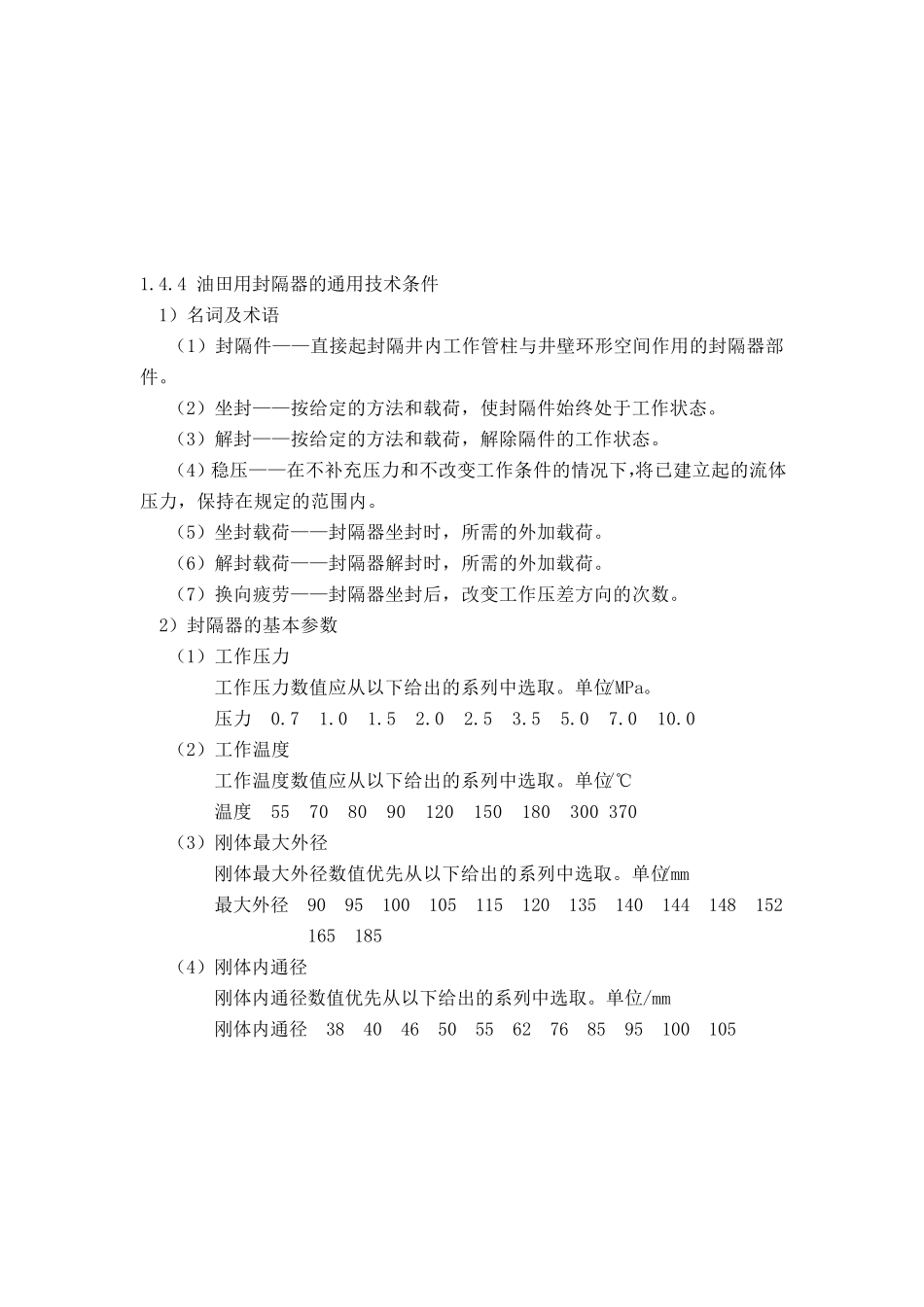

1.4.4 油田用封隔器的通用技术条件 1)名词及术语 (1)封隔件——直接起封隔井内工作管柱与井壁环形空间作用的封隔器部件。 (2)坐封——按给定的方法和载荷,使封隔件始终处于工作状态。 (3)解封——按给定的方法和载荷,解除隔件的工作状态。 (4)稳压——在不补充压力和不改变工作条件的情况下,将已建立起的流体压力,保持在规定的范围内。 (5)坐封载荷——封隔器坐封时,所需的外加载荷。 (6)解封载荷——封隔器解封时,所需的外加载荷。 (7)换向疲劳——封隔器坐封后,改变工作压差方向的次数。 2)封隔器的基本参数 (1)工作压力 工作压力数值应从以下给出的系列中选取。单位/MPa。 压力 0.7 1.0 1.5 2.0 2.5 3.5 5.0 7.0 10.0 (2)工作温度 工作温度数值应从以下给出的系列中选取。单位/℃ 温度 55 70 80 90 120 150 180 300 370 (3)刚体最大外径 刚体最大外径数值优先从以下给出的系列中选取。单位/mm 最大外径 90 95 100 105 115 120 135 140 144 148 152 165 185 (4)刚体内通径 刚体内通径数值优先从以下给出的系列中选取。单位/mm 刚体内通径 38 40 46 50 55 62 76 85 95 100 105 1 强度校核 1.1 内中心管壁厚的校核计算 内中心管材料选用20CrMo 钢,其许用应力为[σ]=600MPa,设计壁厚t=5mm。如图 1.1 所示,内中心管在力的作用下处于空间应力状态,有: 2222202202222222022022rababPPabPbParababPPabPbPaiiiir 由于此内中心管只受到内压而无外压,这时在上述公式中,令 P0=0,得到应力计算公式: 112222222222rbabaPrbabaPiir 上式表明,σr 恒为压应力,而 σθ恒为拉应力,沿筒壁厚度,σr 和 σθ的变化情况如图 1.2 所示: 在筒壁的侧面处,r=a,两者同时达到极值,因为两者同为主应力,故可记为:σθ=σ1,σr=σ3。根据最大剪应力理论,塑性条件和强度条件分别为: s31  31 式中σs为材料的屈服极限,以 σr和σθ代替σ3和σ1,并令 r=a,则化为: siabbP22202  22202abbPi 式中 0iP 是筒壁内侧面处开始出现塑形变形时的内压力。 此内中心管内径 d=40mm,外径 D=50mm,Pi=19MPa,即 a=20mm,b=25mm,在中心...
