射线评片技巧

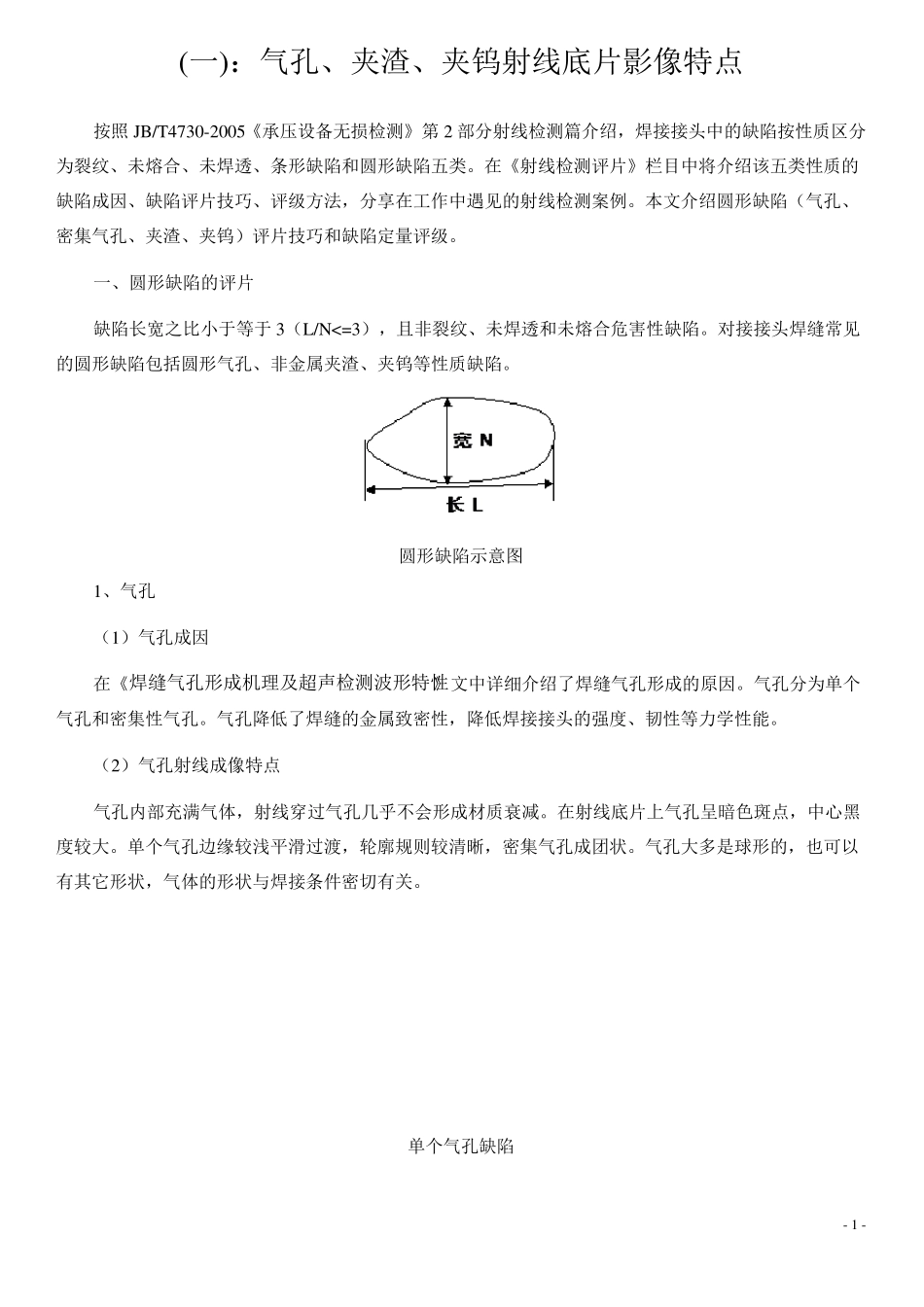

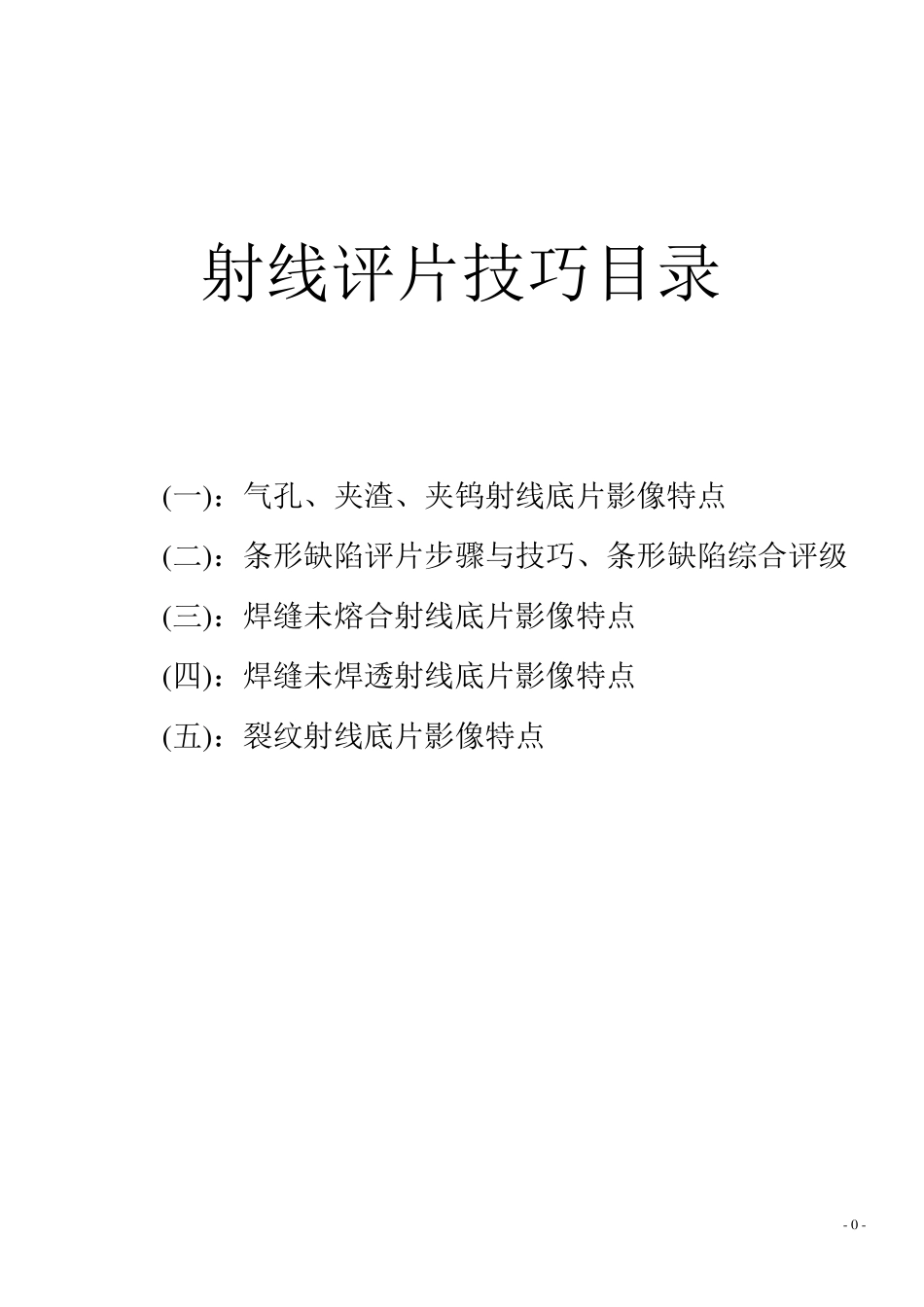

- 0 - 射线评片技巧目录 (一)：气孔、夹渣、夹钨射线底片影像特点 (二)：条形缺陷评片步骤与技巧、条形缺陷综合评级 (三)：焊缝未熔合射线底片影像特点 (四)：焊缝未焊透射线底片影像特点 (五)：裂纹射线底片影像特点 - 1 - (一)：气孔、夹渣、夹钨射线底片影像特点 按照 JB/T4730-2005《承压设备无损检测》第 2 部分射线检测篇介绍，焊接接头中的缺陷按性质区分为裂纹、未熔合、未焊透、条形缺陷和圆形缺陷五类。在《射线检测评片》栏目中将介绍该五类性质的缺陷成因、缺陷评片技巧、评级方法，分享在工作中遇见的射线检测案例。本文介绍圆形缺陷（气孔、密集气孔、夹渣、夹钨）评片技巧和缺陷定量评级。 一、圆形缺陷的评片 缺陷长宽之比小于等于 3（L/N<=3），且非裂纹、未焊透和未熔合危害性缺陷。对接接头焊缝常见的圆形缺陷包括圆形气孔、非金属夹渣、夹钨等性质缺陷。 圆形缺陷示意图 1、气孔 （1）气孔成因 在《焊缝气孔形成机理及超声检测波形特性》文中详细介绍了焊缝气孔形成的原因。气孔分为单个气孔和密集性气孔。气孔降低了焊缝的金属致密性，降低焊接接头的强度、韧性等力学性能。 （2）气孔射线成像特点 气孔内部充满气体，射线穿过气孔几乎不会形成材质衰减。在射线底片上气孔呈暗色斑点，中心黑度较大。单个气孔边缘较浅平滑过渡，轮廓规则较清晰，密集气孔成团状。气孔大多是球形的，也可以有其它形状，气体的形状与焊接条件密切有关。 单个气孔缺陷 - 2 - 密集性气孔 2 、非金属夹渣 （1 ）夹渣成因 焊缝夹渣形成原因主要有以下几点： • 在焊接每层焊道层间清渣不干净； • 焊接电流过小、焊接速度过快； • 焊接操作过程不当； • 母材坡口设计加工不当； • 液态金属冷却速度过快等； 第一条是焊缝产生夹渣的直接原因，第二到第五条原因是由于焊渣在液态金属中浮渣不及时而残留在焊缝中。焊缝中存在非金属夹渣，当焊缝承受应力过程中在夹渣周围会形成裂纹扩展，裂纹发展到一定程度焊缝开裂。夹渣严重降低了焊接件强度、韧性等力学性能。 （2 ）夹渣射线成像特点 焊缝金属包裹着非金属夹杂物形成夹渣、射线穿过夹渣有一定的衰减，但远远小于焊缝金属对射线的衰减。射线底片上夹渣呈暗色斑点，黑度分布无规律，轮廓不圆滑不规则，小点状夹渣轮廓较不清晰。 非金属夹渣 - 3 - 3 、夹钨 （1 ）夹钨成因 钨极承载电流的能力较差，过大的电流会引起钨极熔化和蒸发，其...
