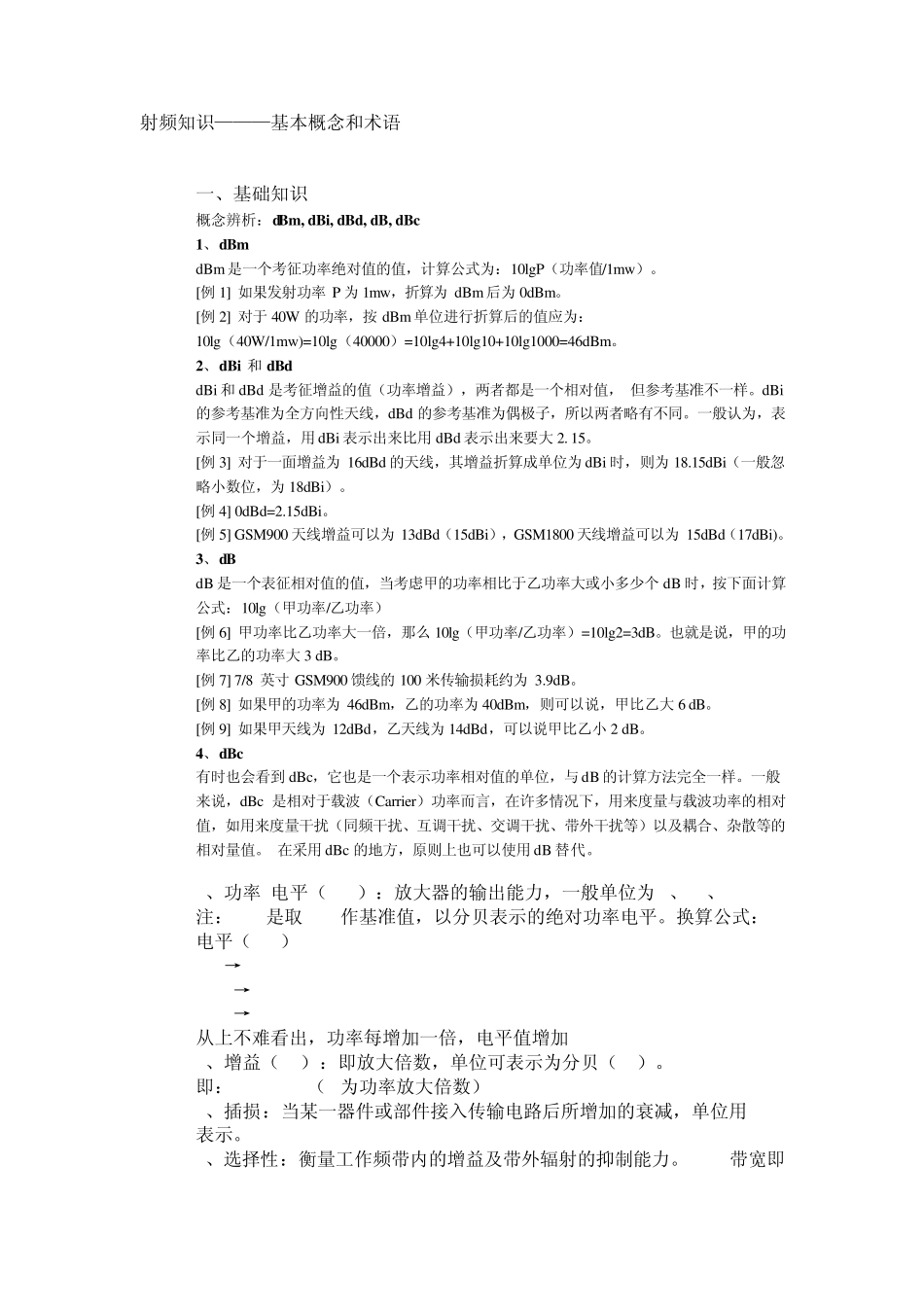

射频知识———基本概念和术语 一、基础知识 概念辨析：dBm , dBi, dBd, dB, dBc 1、dBm dBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw ）。 [例 1] 如果发射功率 P 为 1mw ，折算为 dBm后为 0dBm。 [例 2] 对于 40W 的功率，按 dBm单位进行折算后的值应为： 10lg（40W/1mw )=10lg（40000）=10lg4+10lg10+10lg1000=46dBm。 2、dBi 和 dBd dBi 和 dBd 是考征增益的值（功率增益），两者都是一个相对值， 但参考基准不一样。dBi的参考基准为全方向性天线，dBd 的参考基准为偶极子，所以两者略有不同。一般认为，表示同一个增益，用 dBi 表示出来比用 dBd 表示出来要大 2. 15。 [例 3] 对于一面增益为 16dBd 的天线，其增益折算成单位为 dBi 时，则为 18.15dBi（一般忽略小数位，为 18dBi）。 [例 4] 0dBd=2.15dBi。 [例 5] GSM900 天线增益可以为 13dBd（15dBi），GSM1800 天线增益可以为 15dBd（17dBi)。 3、dB dB 是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个 dB 时，按下面计算公式：10lg（甲功率/乙功率） [例 6] 甲功率比乙功率大一倍，那么 10lg（甲功率/乙功率）=10lg2=3dB。也就是说，甲的功率比乙的功率大 3 dB。 [例 7] 7/8 英寸 GSM900 馈线的 100 米传输损耗约为 3.9dB。 [例 8] 如果甲的功率为 46dBm，乙的功率为 40dBm，则可以说，甲比乙大 6 dB。 [例 9] 如果甲天线为 12dBd，乙天线为 14dBd，可以说甲比乙小 2 dB。 4、dBc 有时也会看到 dBc，它也是一个表示功率相对值的单位，与 dB 的计算方法完全一样。一般来说，dBc 是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值。 在采用 dBc 的地方，原则上也可以使用 dB 替代。 1、功率/电平（dBm）：放大器的输出能力，一般单位为 w、mw、dBm 注：dBm是取 1mw作基准值，以分贝表示的绝对功率电平。换算公式： 电平（dBm）=10lgw 5W → 10lg5000=37dBm 10W → 10lg10000=40dBm 20W → 10lg20000=43dBm 从上不难看出，功率每增加一倍，电平值增加 3dBm 2、增益（dB）：即放大倍数，单位可表示为分贝（dB）。 即：dB=10lgA（A为功率放大倍数） 3、插损：当某一器件或部件接入传输电路后所增加的衰减...
