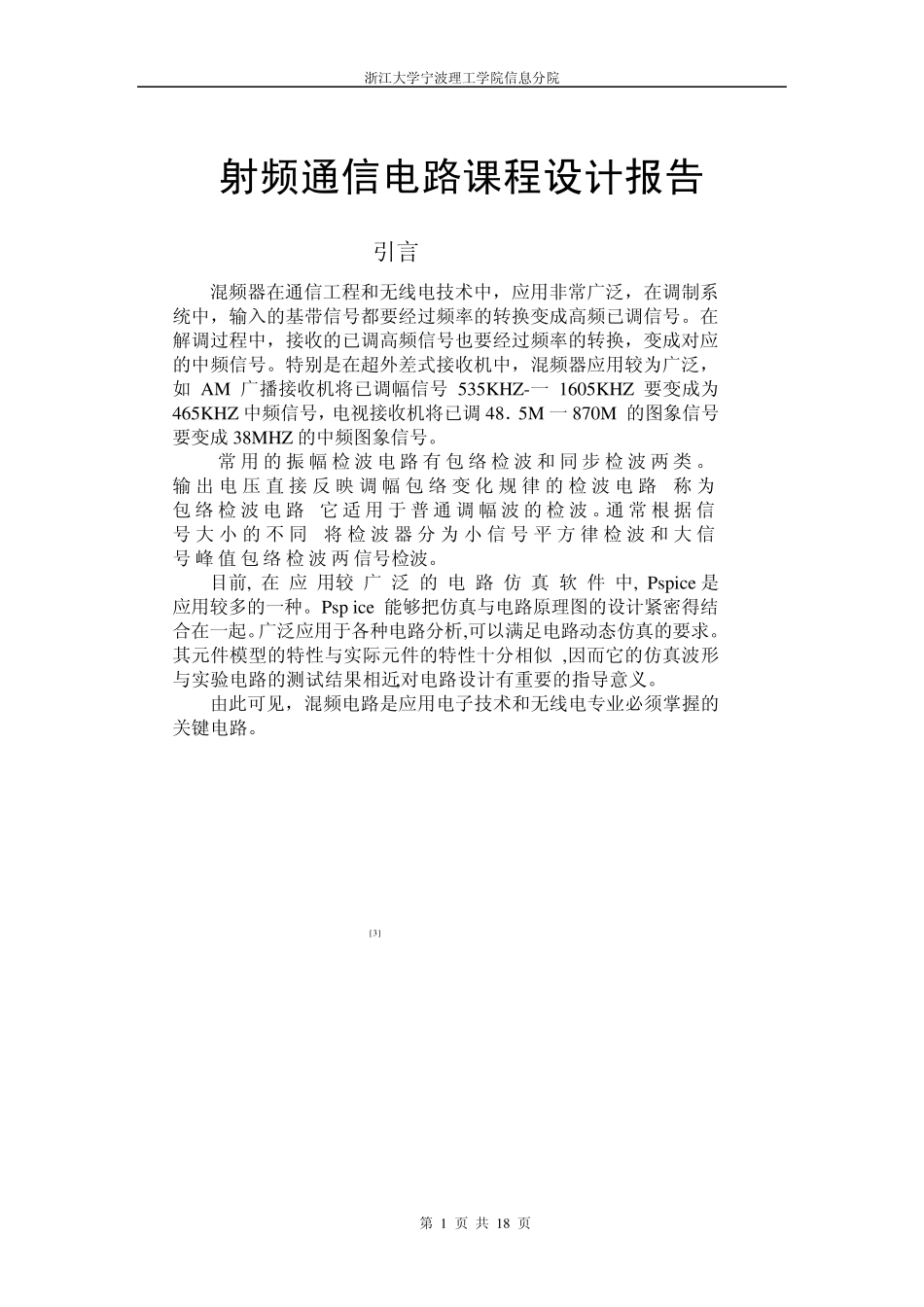

浙江大学宁波理工学院信息分院 第 1 页 共 18 页 射频通信电路课程设计报告 引言 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，如 AM 广播接收机将已调幅信号535KHZ-一 1605KHZ 要变成为465KHZ 中频信号，电视接收机将已调48．5M 一 870M 的图象信号要变成38MHZ 的中频图象信号。 常用的振 幅 检 波电路 有 包 络 检 波和同 步 检 波两 类 。输出 电压 直 接 反 映 调幅 包 络 变化 规 律 的检 波电路 ,称 为包 络 检 波电路 ,它 适 用于 普 通调幅 波的检 波。通常根 据 信号大小 的不 同 ,将 检 波器分为 小 信号平 方 律 检 波和大信号峰 值 包 络 检 波两 信号检波。 目前, 在 应 用较 广 泛 的 电 路 仿 真 软 件 中, Pspice 是应用较多的一种。Psp ice 能够把仿真与电路原理图的设计紧密得结合在一起。广泛应用于各种电路分析,可以满足电路动态仿真的要求。其元件模型的特性与实际元件的特性十分相似 ,因而它的仿真波形与实验电路的测试结果相近,对电路设计有重要的指导意义。 由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 [3] 浙江大学宁波理工学院信息分院 第 2 页 共 1 8 页 目录 引言 ......................................................................................................................................................... 2 一．概述 ....................................................................................................................................................... 3 二. 方案分析 ............................................................................................................................................... 4 三．单元电路的工作原理 ........................................................................................................................... 6 1．LC正弦波振荡器 ......................................................................................................
