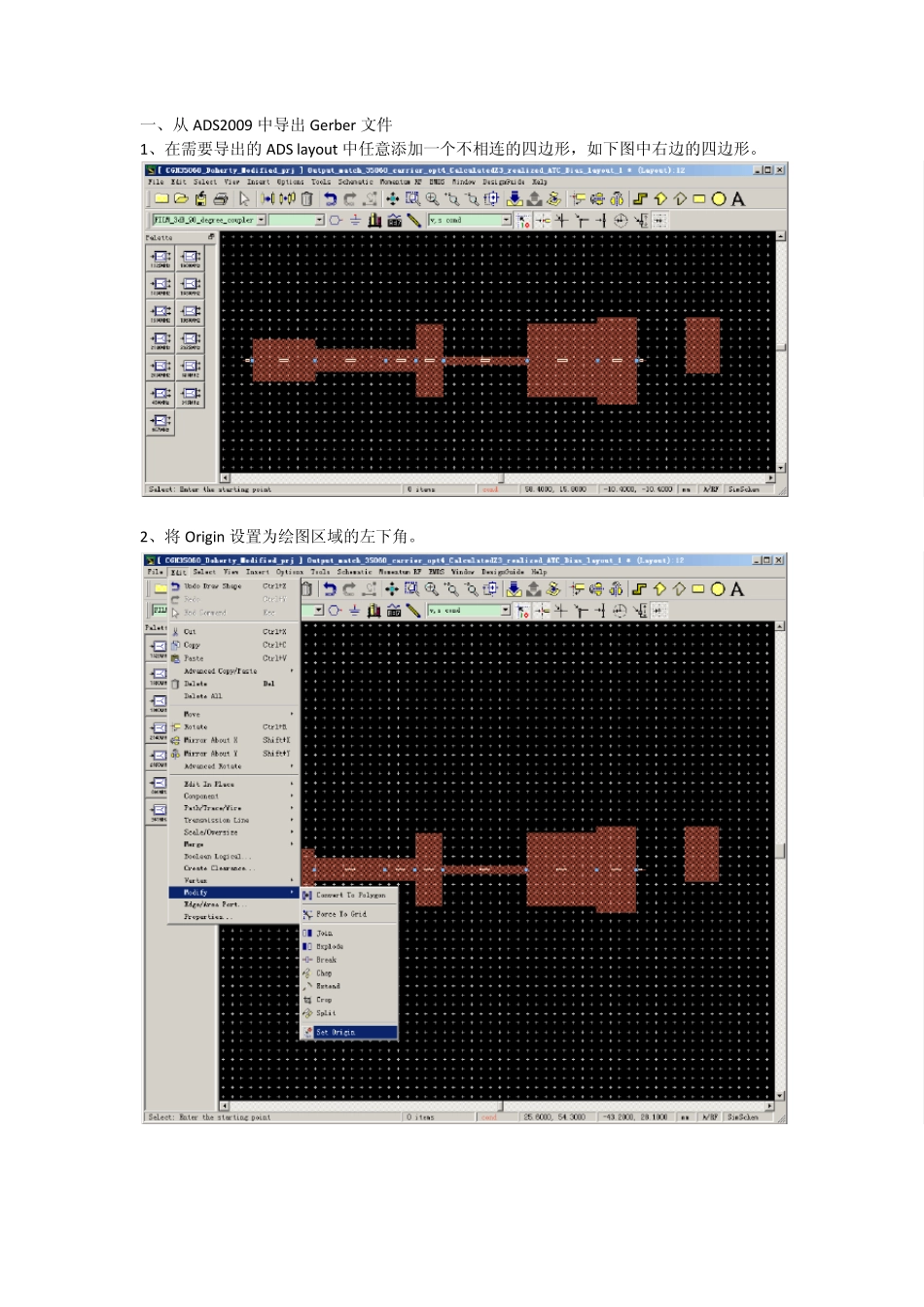

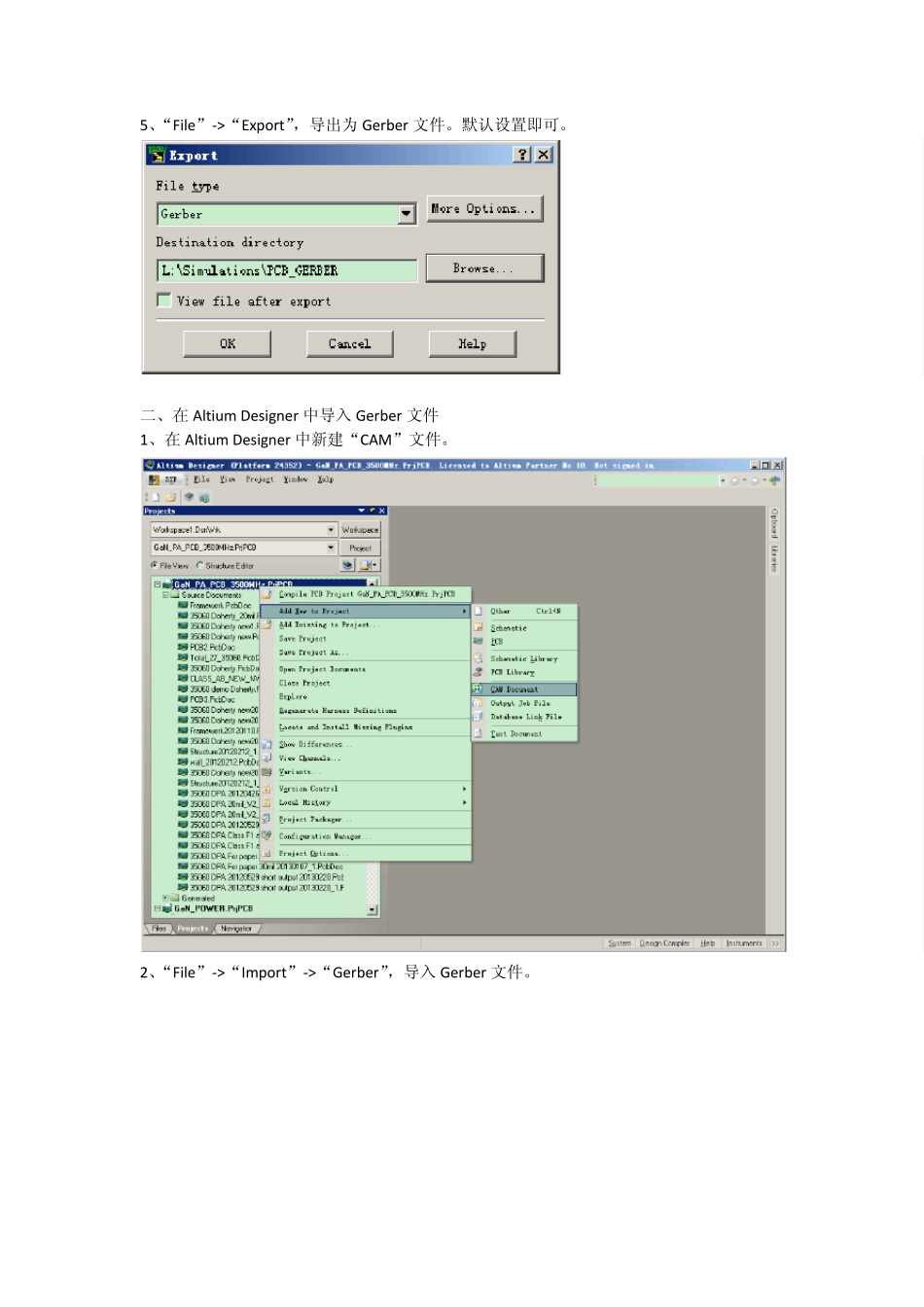

一、从 ADS2009 中导出 Gerber 文件 1、在需要导出的 ADS layout 中任意添加一个不相连的四边形，如下图中右边的四边形。 2、将 Origin 设置为绘图区域的左下角。 3、全选需要导出的Layout，“Edit”->“Component”->“Flatten”。 4、全选需要导出的Layout，“Edit”->“Merge”->“Union”。 5、“File”->“Export”，导出为 Gerber 文件。默认设置即可。 二、在 Altium Designer 中导入 Gerber 文件 1、在 Altium Designer 中新建“CAM”文件。 2、“File”->“Import”->“Gerber”，导入 Gerber 文件。 3、“Tables”->“Layers”，设置为“Type”为“Top”。确定后，将“Layer Physical Order”设置为“1”。 4、“Tables”->“NC Tools”，将“Tool Table”中第一行用任意值填满。 5、“Tools”->“Netlists”->“Extract”。 6、设置输出类型。 在Export 2 PCB 中可以设置输出类型，一般可以选择Hatched 或者Solid 类型，其中Hatched有圆角和线宽，而Solid 则没有，尽量选择Solid。 8、“File”->“Export”->“Export to PCB”，导出为 PCB 文件。 9、在新打开的 PCB 文件窗口中，双击重新绘制 Polygon 即可。 10、设置 Polygons 为 Free Primitives，这样在移动 Polygons 时，就不会重新绘制。 7、设置“Polygon Pour”填充属性为“Hatched”，删除多余的多边形即可。
