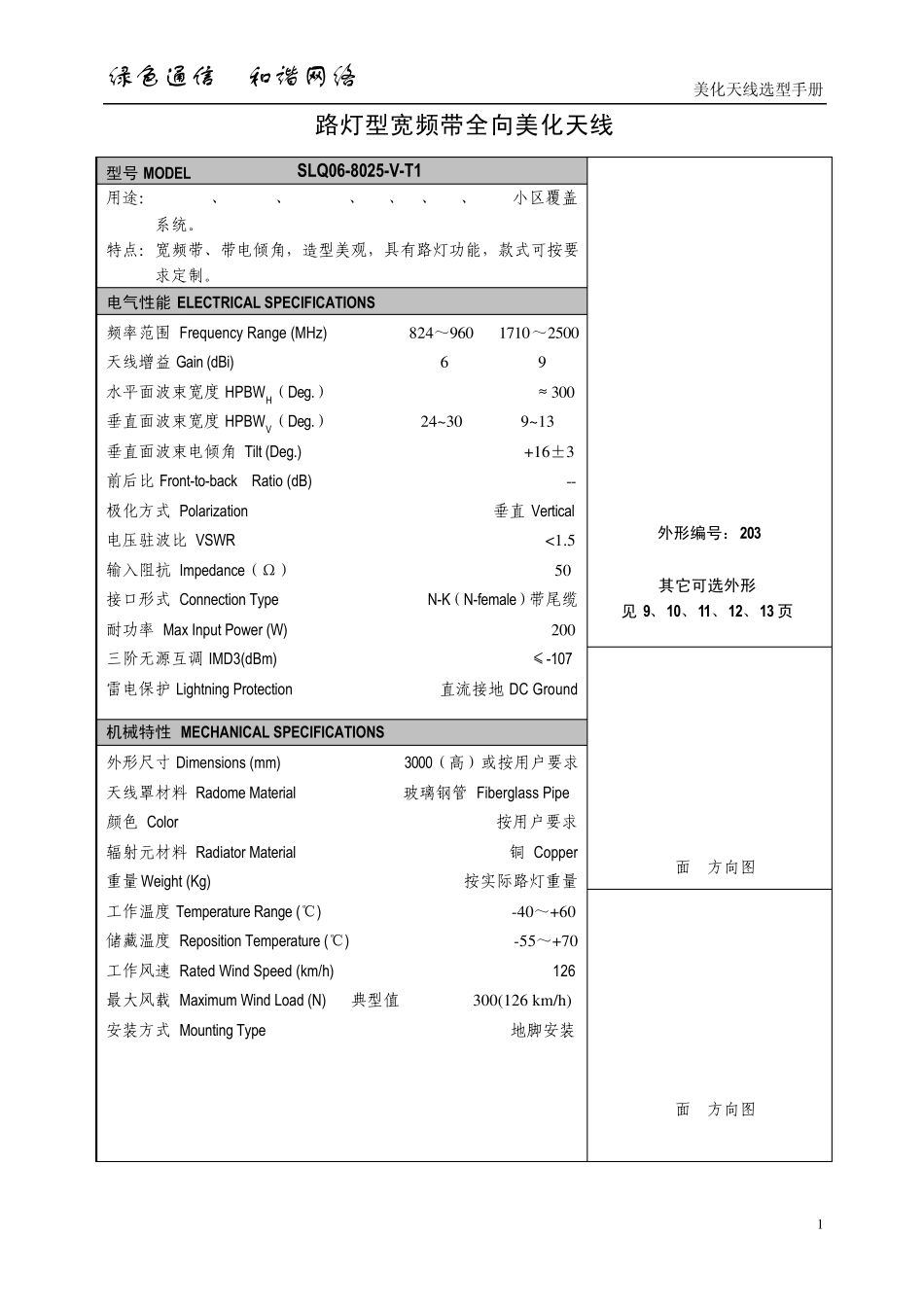

绿色通信 和谐网络 美化天线选型手册 1 路灯型宽频带全向美化天线 型号MODEL SLQ06-8025-V-T1 外形编号:203 其它可选外形 见9、10、11、12、13 页 用途:CDMA800、GSM900、GSM1800、DCS、3G、PHS、WLAN小区覆盖系统。 特点:宽频带、带电倾角,造型美观,具有路灯功能,款式可按要求定制。 电气性能 ELECTRICAL SPECIFICATIONS 频率范围 Frequency Range (MHz) 824~960 1710~2500 天线增益Gain (dBi) 6 9 水平面波束宽度HPBWH(Deg.) ≈300 垂直面波束宽度HPBWV(Deg.) 24~30 9~13 垂直面波束电倾角 Tilt (Deg.) +16±3 前后比Front-to-back—Ratio (dB) -- 极化方式 Polarization 垂直Vertical 电压驻波比 VSWR <1.5 输入阻抗 Impedance(Ω) 50 接口形式 Connection Type N-K(N-female)带尾缆 耐功率 Max Input Power (W) 200 三阶无源互调 IMD3(dBm) ≤-107 雷电保护 Lightning Protection 直流接地 DC Ground H面 方向图 机械特性 MECHANICAL SPECIFICATIONS 外形尺寸 Dimensions (mm) 3000(高)或按用户要求 天线罩材料 Radome Material 玻璃钢管 Fiberglass Pipe 颜色 Color 按用户要求 辐射元材料 Radiator Material 铜 Copper 重量Weight (Kg) 按实际路灯重量 工作温度Temperature Range (℃) -40~+60 储藏温度 Reposition Temperature (℃) -55~+70 工作风速 Rated Wind Speed (km/h) 126 最大风载 Maximum Wind Load (N) 典型值 300(126 km/h) 安装方式 Mounting Type 地脚安装 E面 方向图 绿色通信 和谐网络 美化天线选型手册 2 路灯可选外形Ⅰ 外形编号:201 外形编号:230 外形编号:231 外形编号:238 外形编号:224 外形编号:228 外形编号:234 外形编号:236 外形编号:233 绿色通信 和谐网络 美化天线选型手册 3 路灯可选外形Ⅱ 外形编号:237 外形编号:241 外形编号:239 外形编号:222 外形编号:219 外形编号:220 外形编号:217 外形编号:218 外形编号:213 绿色通信 和谐网络 美化天线选型手册 4 路灯可选外形Ⅴ 外形编号:204 外形编号:205 外形编号:206 绿色通信 和谐网络 美化天线选型手册 5 其它类型宽频带全向美化天线 型号 MODEL SLQ06-8025-V-* 外形编号: 502 用途:CDMA800、GSM900、GSM1800、DCS、3G、PHS、WLAN小区...
