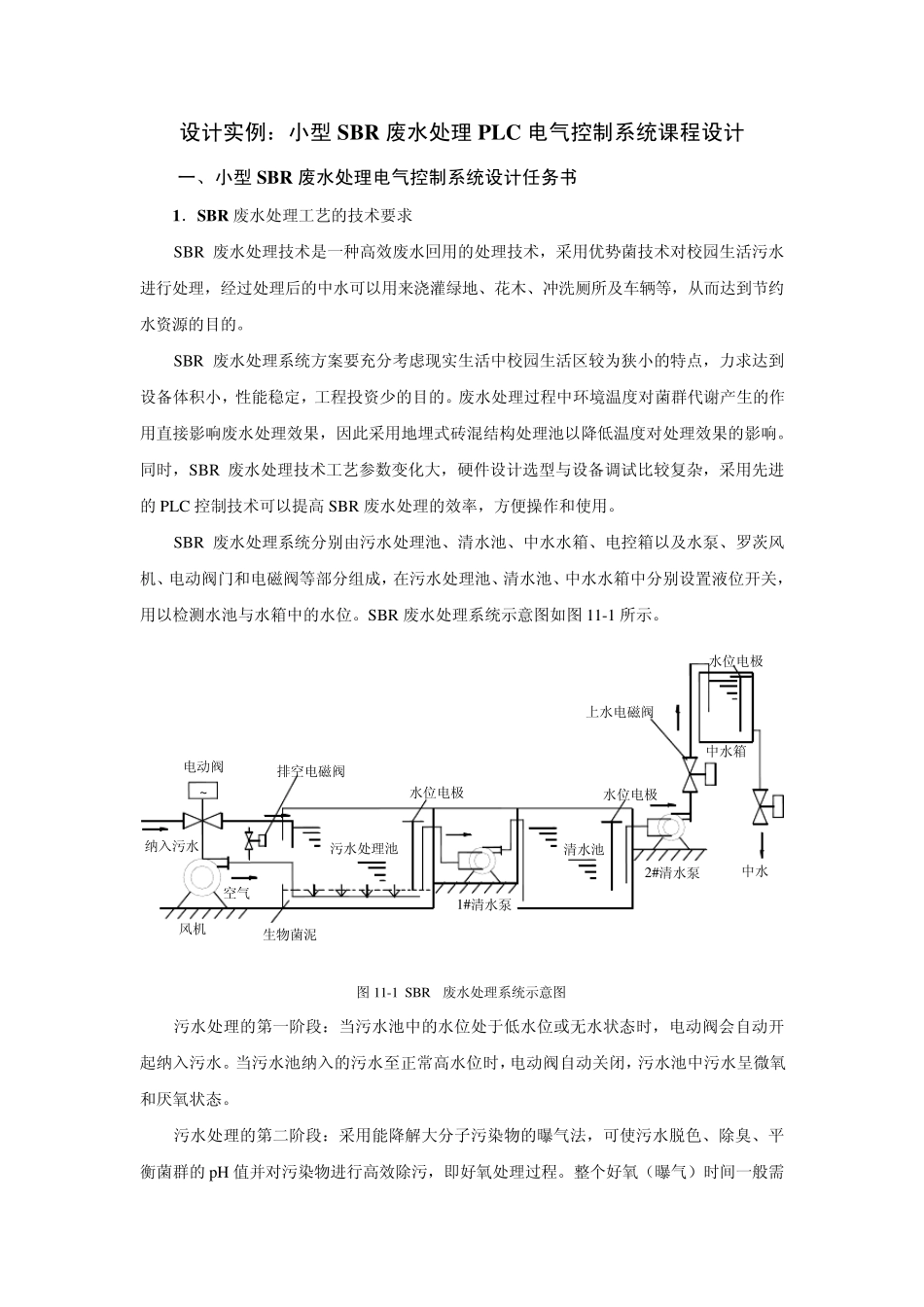

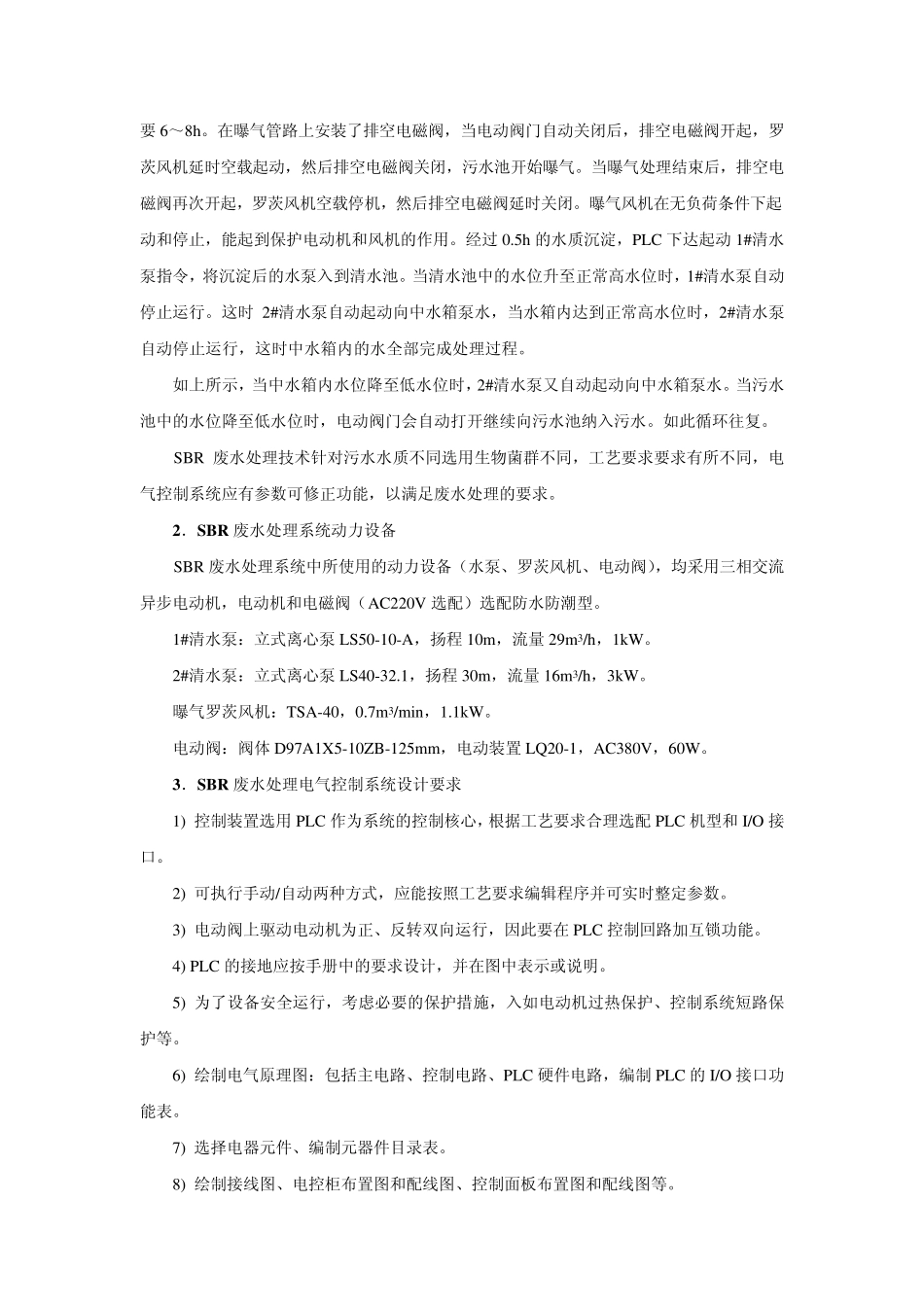

设计实例：小型SBR 废水处理PLC 电气控制系统课程设计 一、小型SBR 废水处理电气控制系统设计任务书 1．SBR 废水处理工艺的技术要求 SBR 废水处理技术是一种高效废水回用的处理技术，采用优势菌技术对校园生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。 SBR 废水处理系统方案要充分考虑现实生活中校园生活区较为狭小的特点，力求达到设备体积小，性能稳定，工程投资少的目的。废水处理过程中环境温度对菌群代谢产生的作用直接影响废水处理效果，因此采用地埋式砖混结构处理池以降低温度对处理效果的影响。同时，SBR 废水处理技术工艺参数变化大，硬件设计选型与设备调试比较复杂，采用先进的PLC 控制技术可以提高SBR 废水处理的效率，方便操作和使用。 SBR 废水处理系统分别由污水处理池、清水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组 成 ，在 污水处理池、清水池、中水水箱中分别设置 液 位 开 关 ，用以检 测 水池与水箱中的水位 。SBR 废水处理系统示 意 图 如 图 11-1 所示 。 纳 入 污水~排 空 电磁阀空 气风机生物 菌泥污水处理池水位 电极1#清水泵清水池 水位 电极2#清水泵中水中水箱上 水电磁阀水位 电极电动阀 图 11-1 SBR废水处理系统示 意 图 污水处理的第 一阶 段 ： 当 污水池中的水位 处于 低水位 或 无 水状 态 时，电动阀会 自 动开起 纳 入 污水。当 污水池纳 入 的污水至 正 常 高水位 时，电动阀自 动关 闭 ，污水池中污水呈 微 氧和厌 氧 状 态 。 污水处理的第 二 阶 段 ： 采用能降解 大分子 污染 物 的曝 气 法 ，可使污水脱 色 、除 臭 、平衡 菌群的pH 值 并 对污染 物 进行高效除 污，即 好 氧 处理过程。整 个 好 氧 （ 曝 气 ） 时间 一般 需 要 6～8h。在曝气管路上安装了排空电磁阀，当电动阀门自动关闭后，排空电磁阀开起，罗茨风机延时空载起动，然后排空电磁阀关闭，污水池开始曝气。当曝气处理结束后，排空电磁阀再次开起，罗茨风机空载停机，然后排空电磁阀延时关闭。曝气风机在无负荷条件下起动和停止，能起到保护电动机和风机的作用。经过 0.5h 的水质沉淀，PLC 下达起动 1#清水泵指令，将沉淀后的水泵入到清水池。当清水池中的水位升至正常高水位时，1#清水泵自动停止运行。这时...
