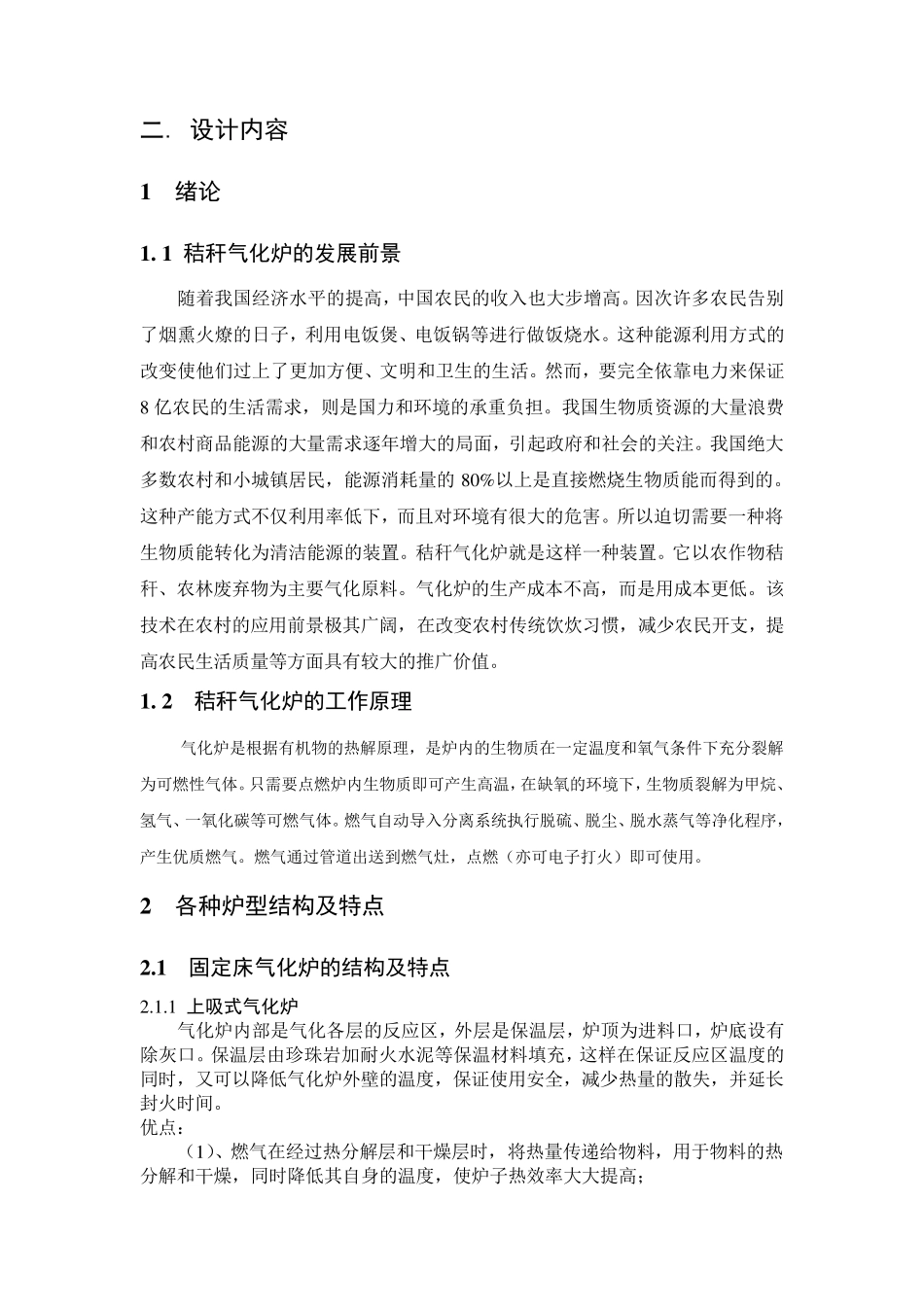

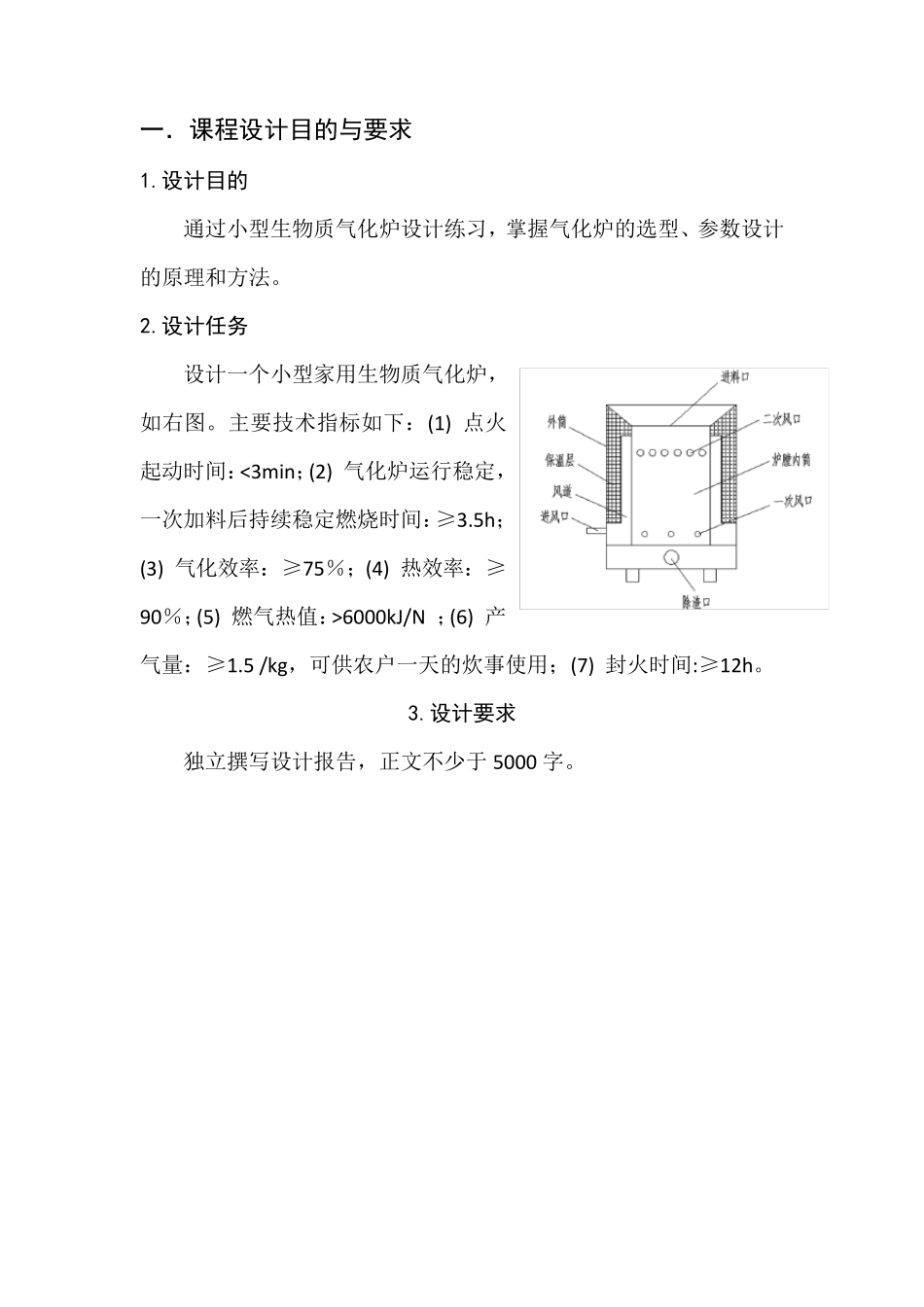

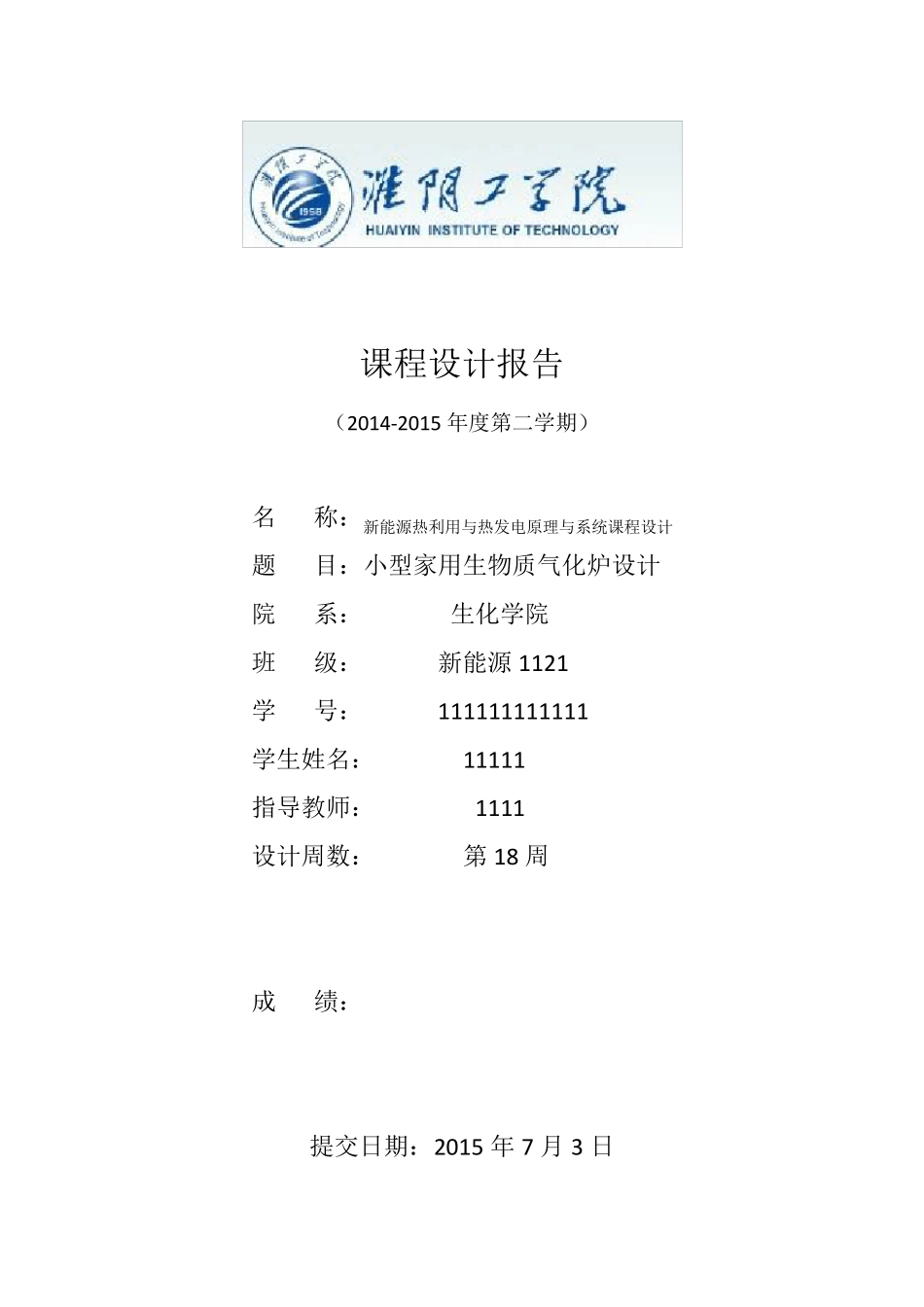

课程设计报告 （2 0 1 4 -2 0 1 5 年度第二学期） 名 称：新能源热利用与热发电原理与系统课程设计 题 目：小型家用生物质气化炉设计 院 系： 生化学院 班 级： 新能源1 1 2 1 学 号： 1 1 1 1 1 1 1 1 1 1 1 1 学生姓名： 1 1 1 1 1 指导教师： 1 1 1 1 设计周数： 第1 8 周 成 绩： 提交日期：2 0 1 5 年7 月 3 日 一．课程设计目的与要求 1.设计目的 通过小型生物质气化炉设计练习，掌握气化炉的选型、参数设计的原理和方法。 2.设计任务 设计一个小型家用生物质气化炉，如右图。主要技术指标如下：(1) 点火起动时间：<3min；(2) 气化炉运行稳定，一次加料后持续稳定燃烧时间：≥3.5h；(3) 气化效率：≥75％；(4) 热效率：≥90％；(5) 燃气热值：>6000kJ/N ；(6) 产气量：≥1.5 /kg，可供农户一天的炊事使用；(7) 封火时间:≥12h。 3.设计要求 独立撰写设计报告，正文不少于 5000 字。 二. 设计内容 1 绪论 1 . 1 秸秆气化炉的发展前景 随着我国经济水平的提高，中国农民的收入也大步增高。因次许多农民告别了烟熏火燎的日子，利用电饭煲、电饭锅等进行做饭烧水。这种能源利用方式的改变使他们过上了更加方便、文明和卫生的生活。然而，要完全依靠电力来保证8 亿农民的生活需求，则是国力和环境的承重负担。我国生物质资源的大量浪费和农村商品能源的大量需求逐年增大的局面，引起政府和社会的关注。我国绝大多数农村和小城镇居民，能源消耗量的8 0 %以上是直接燃烧生物质能而得到的。这种产能方式不仅利用率低下，而且对环境有很大的危害。所以迫切需要一种将生物质能转化为清洁能源的装置。秸秆气化炉就是这样一种装置。它以农作物秸秆、农林废弃物为主要气化原料。气化炉的生产成本不高，而是用成本更低。该技术在农村的应用前景极其广阔，在改变农村传统饮炊习惯，减少农民开支，提高农民生活质量等方面具有较大的推广价值。 1 . 2 秸秆气化炉的工作原理 气化炉是根据有机物的热解原理，是炉内的生物质在一定温度和氧气条件下充分裂解为可燃性气体。只需要点燃炉内生物质即可产生高温，在缺氧的环境下，生物质裂解为甲烷、氢气、一氧化碳等可燃气体。燃气自动导入分离系统执行脱硫、脱尘、脱水蒸气等净化程序，产生优质燃气。燃气通过管道出送到燃气灶，点燃（亦可电子打火）即可使用。 2 各种炉型结构及特点 2 .1 固定床气化炉的结...
