小型电源变压器的绕制

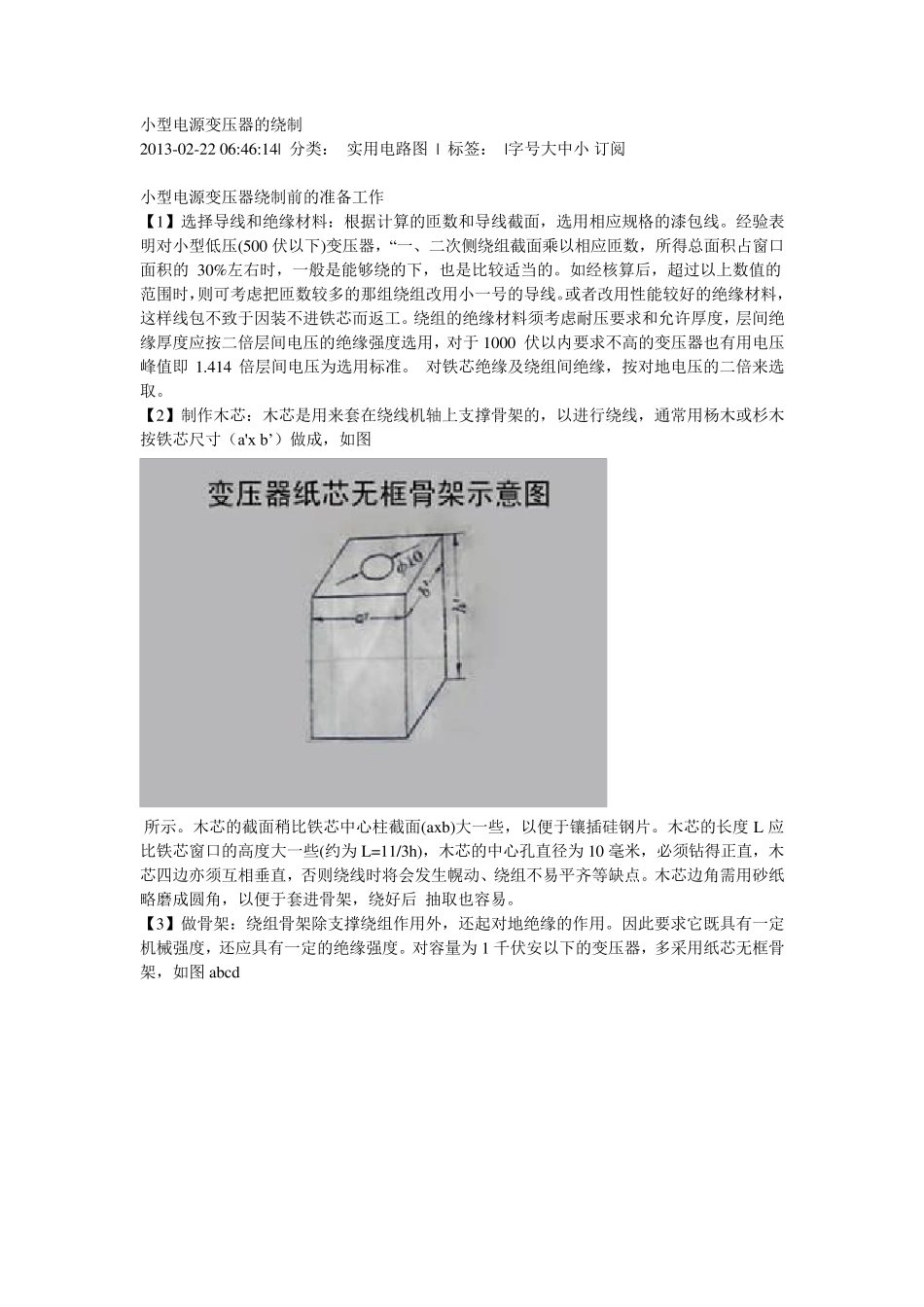

小型电源变压器的绕制_第1页
1/24
小型电源变压器的绕制_第2页
2/24
小型电源变压器的绕制_第3页
3/24
小型电源变压器的绕制 2013-02-22 06:46:14| 分类: 实用电路图 | 标签: |字号大中小 订阅 小型电源变压器绕制前的准备工作 【1】选择导线和绝缘材料:根据计算的匝数和导线截面,选用相应规格的漆包线。经验表明对小型低压(500 伏以下)变压器,“一、二次侧绕组截面乘以相应匝数,所得总面积占窗口面积的30%左右时,一般是能够绕的下,也是比较适当的。如经核算后,超过以上数值的范围时,则可考虑把匝数较多的那组绕组改用小一号的导线。或者改用性能较好的绝缘材料,这样线包不致于因装不进铁芯而返工。绕组的绝缘材料须考虑耐压要求和允许厚度,层间绝缘厚度应按二倍层间电压的绝缘强度选用,对于 1000 伏以内要求不高的变压器也有用电压峰值即 1.414 倍层间电压为选用标准。 对铁芯绝缘及绕组间绝缘,按对地电压的二倍来选取。 【2】制作木芯:木芯是用来套在绕线机轴上支撑骨架的,以进行绕线,通常用杨木或杉木按铁芯尺寸(a'x b’)做成,如图 所示。木芯的截面稍比铁芯中心柱截面(axb)大一些,以便于镶插硅钢片。木芯的长度 L 应比铁芯窗口的高度大一些(约为 L=11/3h),木芯的中心孔直径为 10 毫米,必须钻得正直,木芯四边亦须互相垂直,否则绕线时将会发生幌动、绕组不易平齐等缺点。木芯边角需用砂纸略磨成圆角,以便于套进骨架,绕好后 抽取也容易。 【3】做骨架:绕组骨架除支撑绕组作用外,还起对地绝缘的作用。因此要求它既具有一定机械强度,还应具有一定的绝缘强度。对容量为 1 千伏安以下的变压器,多采用纸芯无框骨架,如图abcd 所示。无框骨架的长度h 应比铁芯窗高h 稍短些(通常短2 毫米左右),骨架的边沿也必须平整垂直,可利用旧锯条磨成的裁纸刀来切割。按照图(b)中虚线用裁纸刀划出浅沟,以便弯折。沟的滦度以不划 穿纸厚为原则,沿沟痕把弹性纸折成四方形,第⑤面与第①面重叠,用胶水粘合。对容量较大(1-5 千伏安)或高压等绝缘性能要求较高的变压器,可以采有框骨。框架可用钢纸,(或称反白)以及玻璃纤维板等材料做成。图(c)为活络的框架结构。框架上下两块边框板、四侧采用两种形状的夹板、以及六块夹板拼合而成一只完整的框架。 绕线 首先裁剪好各种绝缘纸(布),它们的宽度应等于骨架的长度,而长度应稍大于骨架的周长,但需计入绕组逐渐绕大后所需的裕量。一般电压在 500 伏以下的变压器,层间绝缘按导线直径粗细而有所不同,例如线径大于 0.2 毫米的多采用电缆纸或牛...
