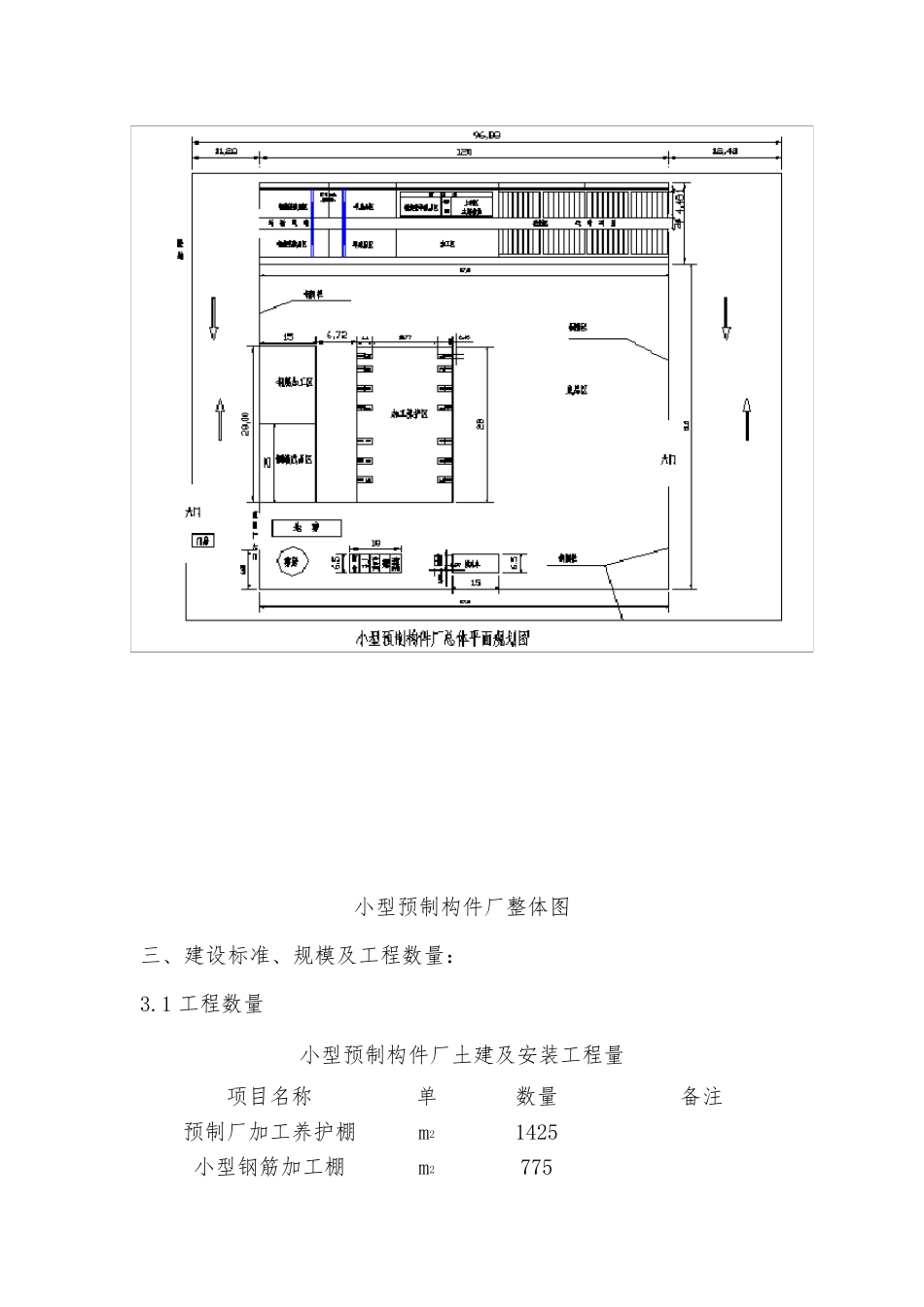

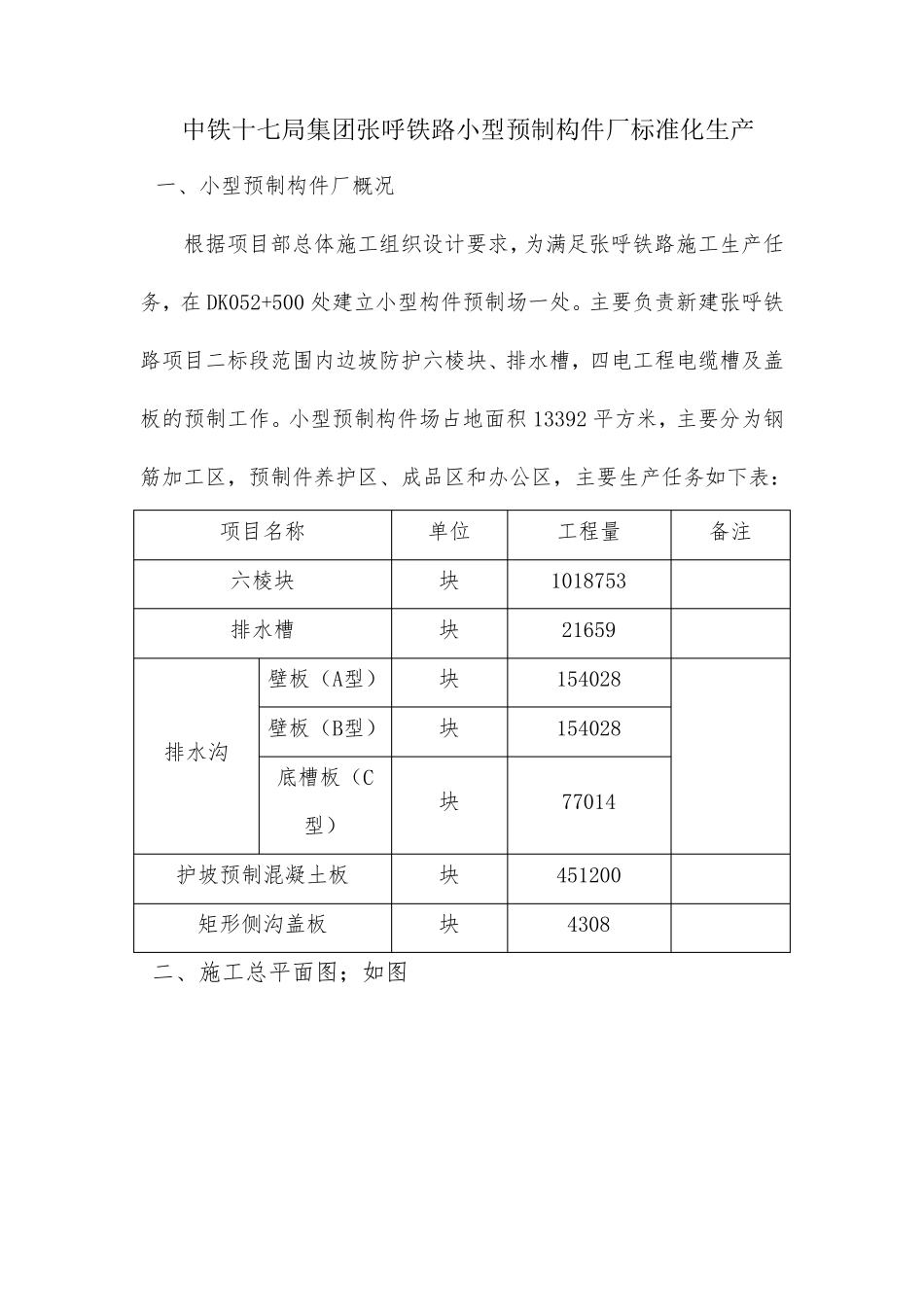

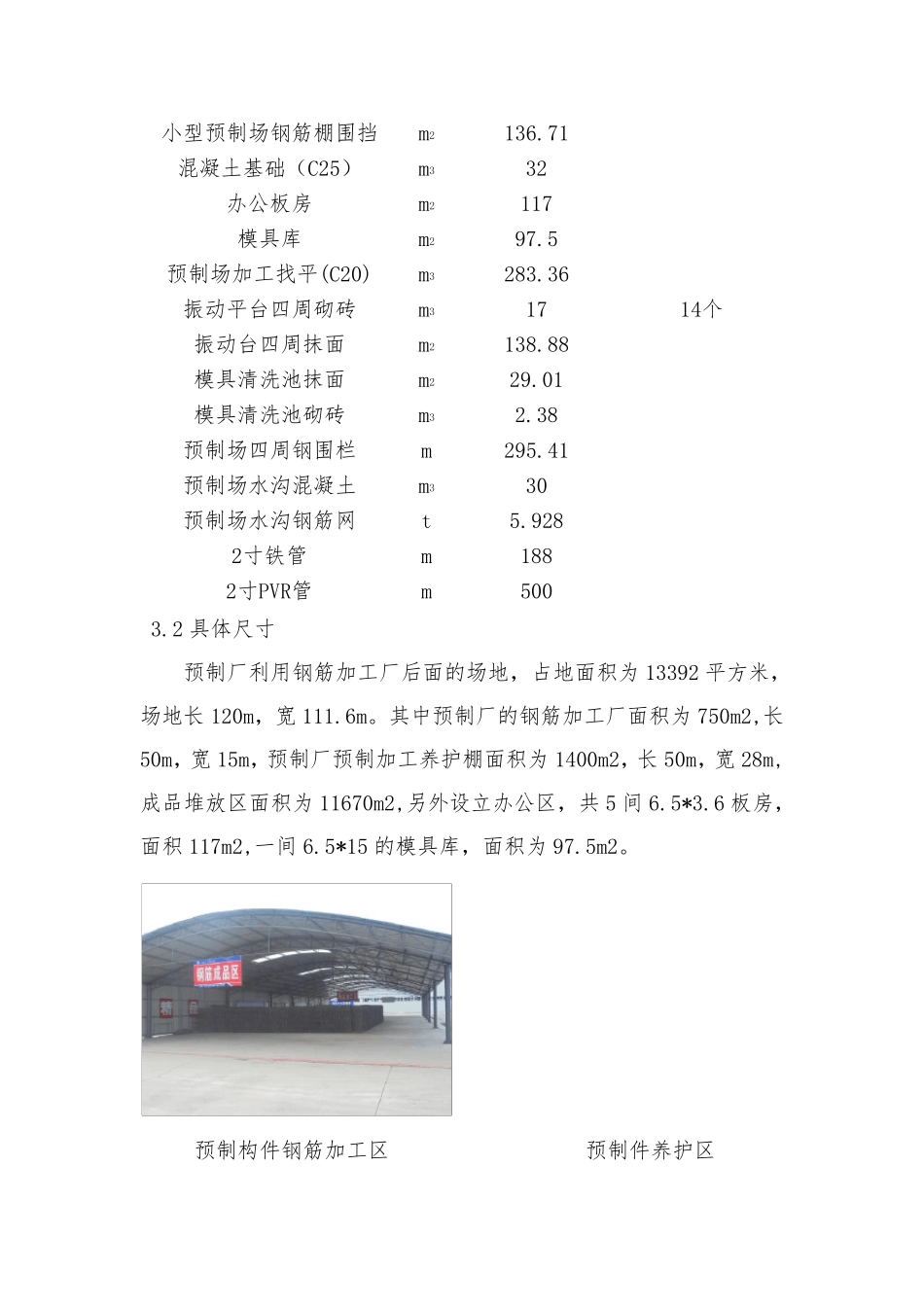

中铁十七局集团张呼铁路小型预制构件厂标准化生产 一、小型预制构件厂概况 根据项目部总体施工组织设计要求，为满足张呼铁路施工生产任务，在 DK052+500 处建立小型构件预制场一处。主要负责新建张呼铁路项目二标段范围内边坡防护六棱块、排水槽，四电工程电缆槽及盖板的预制工作。小型预制构件场占地面积 13392 平方米，主要分为钢筋加工区，预制件养护区、成品区和办公区，主要生产任务如下表： 项目名称 单位 工程量 备注 六棱块 块 1018753 排水槽 块 21659 排水沟 壁板（A型） 块 154028 壁板（B型） 块 154028 底槽板（C型） 块 77014 护坡预制混凝土板 块 451200 矩形侧沟盖板 块 4308 二、施工总平面图；如图 小型预制构件厂整体图 三、建设标准、规模及工程数量： 3.1 工程数量 小型预制构件厂土建及安装工程量 项目名称 单数量 备注 预制厂加工养护棚 m2 1425 小型钢筋加工棚 m2 775 小型预制场钢筋棚围挡 m2 136.71 混凝土基础（C25） m3 32 办公板房 m2 117 模具库 m2 97.5 预制场加工找平(C20)m3 283.36 振动平台四周砌砖 m3 17 14个 振动台四周抹面 m2 138.88 模具清洗池抹面 m2 29.01 模具清洗池砌砖 m3 2.38 预制场四周钢围栏 m 295.41 预制场水沟混凝土 m3 30 预制场水沟钢筋网 t 5.928 2寸铁管 m 188 2寸PVR管 m 500 3.2 具体尺寸 预制厂利用钢筋加工厂后面的场地，占地面积为13392 平方米，场地长120m，宽111.6m。其中预制厂的钢筋加工厂面积为750m2,长50m，宽15m，预制厂预制加工养护棚面积为1400m2，长50m，宽28m,成品堆放区面积为11670m2,另外设立办公区，共 5 间 6.5*3.6 板房，面积117m2,一间 6.5*15 的模具库，面积为97.5m2。 预制构件钢筋加工区 预制件养护区 预制构件成品区 预制构件成品 加工养护区设置C20 混凝土找平层，找平层面积1232m2，尺寸为44*28m，平均厚度23cm。加工区共设置14 个振动平台，振动平台尺寸为4.4*1.8m，采用 24 墙砌筑。在模具库旁边设置模具清洗池，清洗池尺寸为3.3*1.4*0.77m，采用 12 墙砌筑。 振动平台 模具清洗池 3.3 养护区 养护区采用自动喷淋养护系统，外设水沟及水池，将多余养生水通过排水沟收集到集水池。利用养护水进行循环，以利节约用水。 采用自动喷淋养护系统 3.4 排水系统 场内根据地形设置四周排水沟，排水坡度1.5%，排水沟设计为明沟，尺寸为30 ...
