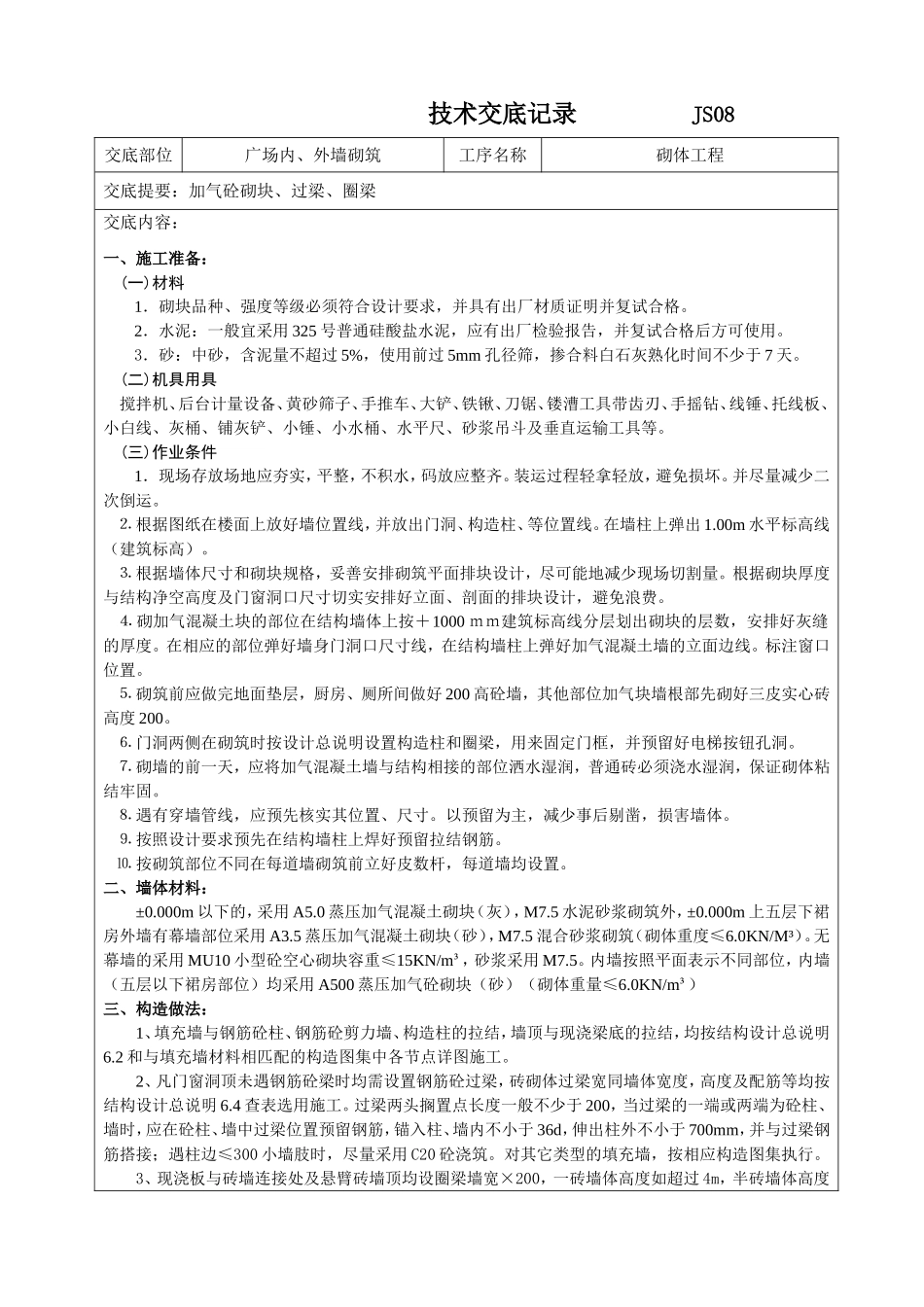

技术交底记录JS08交底部位广场内、外墙砌筑工序名称砌体工程交底提要：加气砼砌块、过梁、圈梁交底内容：一、施工准备：(一)材料1．砌块品种、强度等级必须符合设计要求，并具有出厂材质证明并复试合格。2．水泥：一般宜采用325号普通硅酸盐水泥，应有出厂检验报告，并复试合格后方可使用。3．砂：中砂，含泥量不超过5%，使用前过5mm孔径筛，掺合料白石灰熟化时间不少于7天。(二)机具用具搅拌机、后台计量设备、黄砂筛子、手推车、大铲、铁锹、刀锯、镂漕工具带齿刃、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。(三)作业条件1．现场存放场地应夯实，平整，不积水，码放应整齐。装运过程轻拿轻放，避免损坏。并尽量减少二次倒运。⒉根据图纸在楼面上放好墙位置线，并放出门洞、构造柱、等位置线。在墙柱上弹出1.00m水平标高线（建筑标高）。⒊根据墙体尺寸和砌块规格，妥善安排砌筑平面排块设计，尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排块设计，避免浪费。⒋砌加气混凝土块的部位在结构墙体上按＋1000ｍｍ建筑标高线分层划出砌块的层数，安排好灰缝的厚度。在相应的部位弹好墙身门洞口尺寸线，在结构墙柱上弹好加气混凝土墙的立面边线。标注窗口位置。⒌砌筑前应做完地面垫层，厨房、厕所间做好200高砼墙，其他部位加气块墙根部先砌好三皮实心砖高度200。⒍门洞两侧在砌筑时按设计总说明设置构造柱和圈梁，用来固定门框，并预留好电梯按钮孔洞。⒎砌墙的前一天，应将加气混凝土墙与结构相接的部位洒水湿润，普通砖必须浇水湿润，保证砌体粘结牢固。⒏遇有穿墙管线，应预先核实其位置、尺寸。以预留为主，减少事后剔凿，损害墙体。⒐按照设计要求预先在结构墙柱上焊好预留拉结钢筋。⒑按砌筑部位不同在每道墙砌筑前立好皮数杆，每道墙均设置。二、墙体材料：±0.000m以下的，采用A5.0蒸压加气混凝土砌块（灰），M7.5水泥砂浆砌筑外，±0.000m上五层下裙房外墙有幕墙部位采用A3.5蒸压加气混凝土砌块（砂），M7.5混合砂浆砌筑（砌体重度≤6.0KN/M³）。无幕墙的采用MU10小型砼空心砌块容重≤15KN/m³，砂浆采用M7.5。内墙按照平面表示不同部位，内墙（五层以下裙房部位）均采用A500蒸压加气砼砌块（砂）（砌体重量≤6.0KN/m³）三、构造做法：1、填充墙与钢筋砼柱、钢筋砼剪力墙、构造柱的拉结，墙顶与现浇梁底的拉结，均按结构设计总说明6.2和与填充墙材料相匹配的构造图集中各节点详图施工。2、凡门窗洞顶未遇钢筋砼梁时均需设置钢筋砼过梁，砖砌体过梁宽同墙体宽度，高度及配筋等均按结构设计总说明6.4查表选用施工。过梁两头搁置点长度一般不少于200，当过梁的一端或两端为砼柱、墙时，应在砼柱、墙中过梁位置预留钢筋，锚入柱、墙内不小于36d，伸出柱外不小于700mm，并与过梁钢筋搭接；遇柱边≤300小墙肢时，尽量采用C20砼浇筑。对其它类型的填充墙，按相应构造图集执行。3、现浇板与砖墙连接处及悬臂砖墙顶均设圈梁墙宽×200，一砖墙体高度如超过4m，半砖墙体高度如超过2m，则在该砖墙中间或洞口顶部（有洞墙）加墙宽×120高的圈梁一道，内配410、6@200，圈梁纵筋不能拉通或相互锚固的需锚入框架柱内35d（d=纵筋直径）。凡窗洞宽度>2000mm，须在该跨设一道窗底圈梁墙宽×120。4、构造柱设置参照结构平面图，做法见结构设计总说明中6.1选用墙边如无墙或柱支撑，应在墙边加墙厚×240的构造柱，配筋未注明时，为412，6@200。5、未注明女儿墙墙顶均设砼压顶梁墙宽×100，内配310，6@200。6、砌体工程在窗台标高处，应设置现浇钢筋砼板带，板带的厚度不小于60mm，两头伸入墙内不少于200mm。砼强度等级不应小于C20，纵向配筋不宜少于3φ8。窗洞宽度超过2000mm，须在该跨设一道窗底圈梁，墙厚×120，内配412、6@200。7、顶层门窗洞口过梁宜结合圈梁通长布置，若采用单独过梁时，过梁伸入两端墙内每边不少于600mm，且应在过梁上的水平灰缝内设置2~3道不小于2φ6@300通长焊接钢筋网片。8、电梯井壁设置圈梁，圈梁位置、尺寸及配筋详见业主下发的电梯圈梁图施工。9、未注明时，本...
