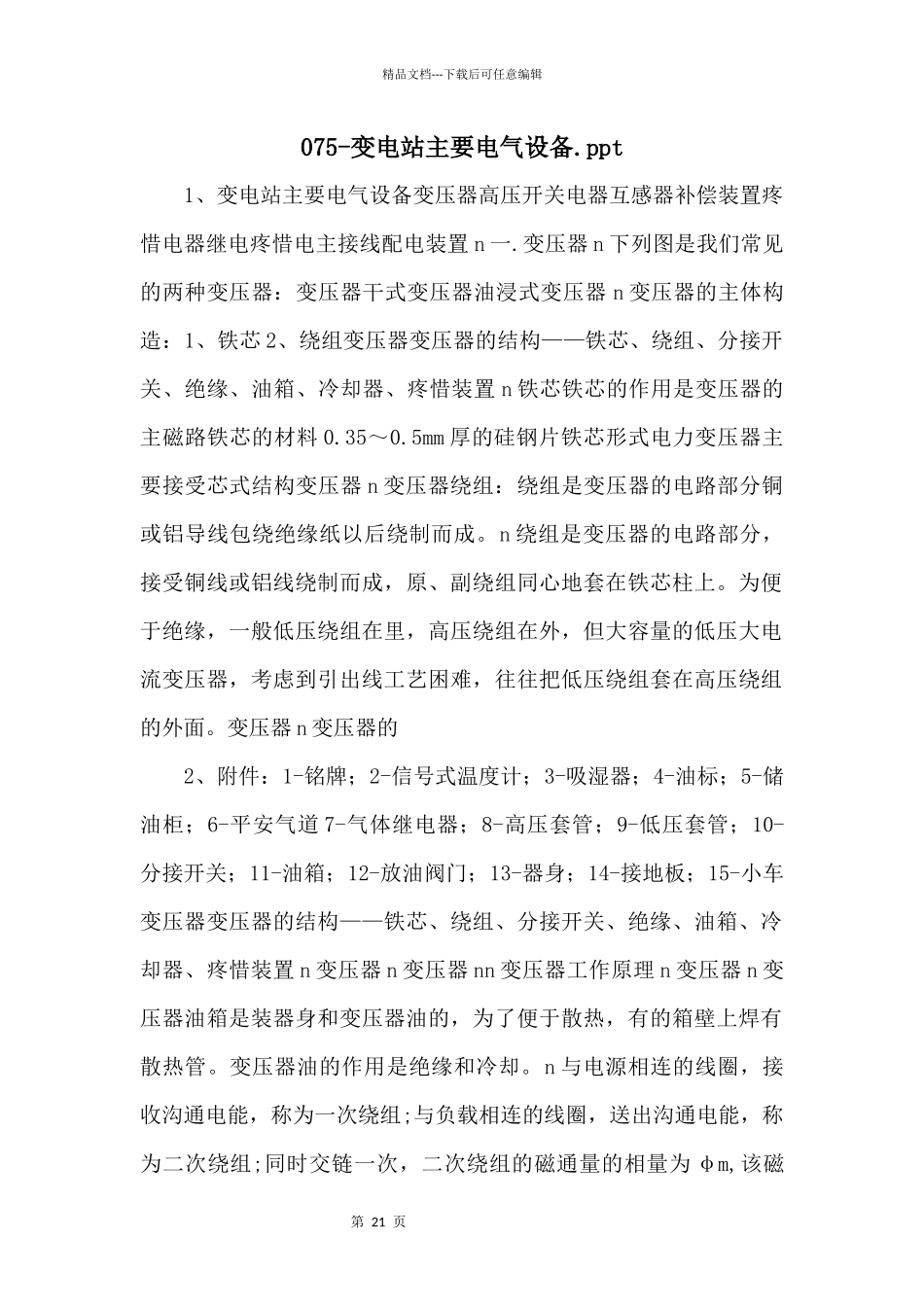

075变电站主要电气设备.ppt_第1页
1/11

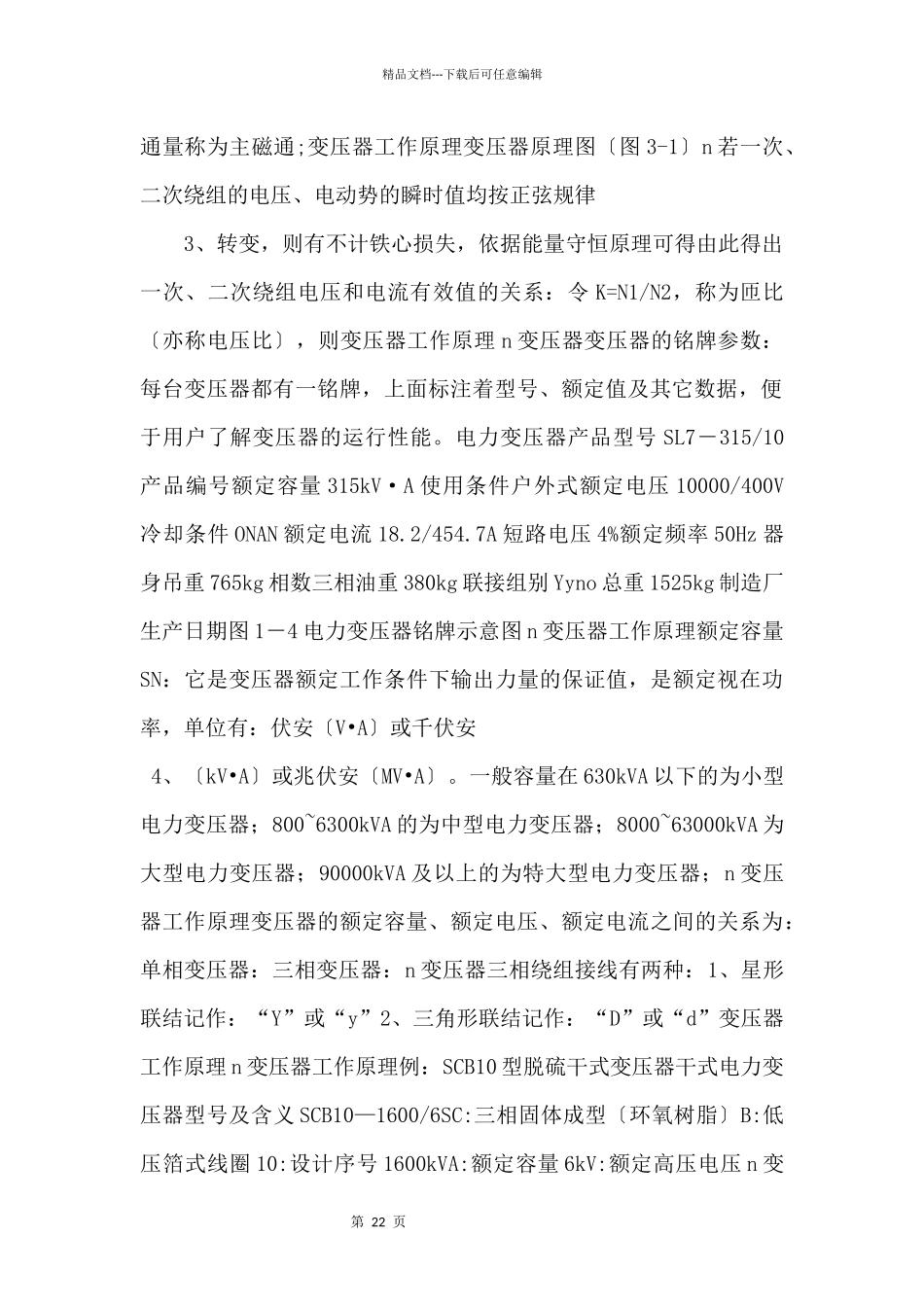

075变电站主要电气设备.ppt_第2页
2/11

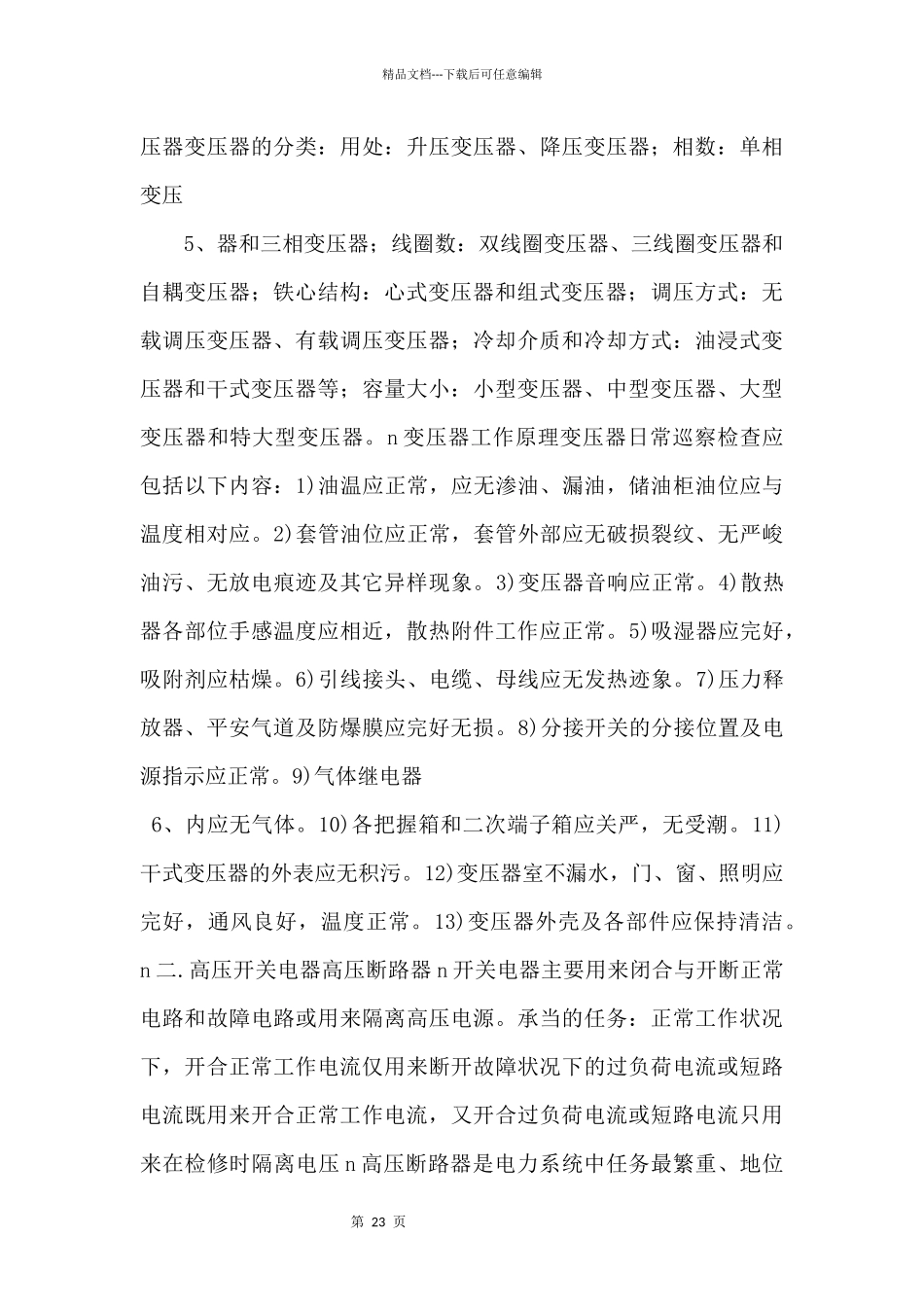

075变电站主要电气设备.ppt_第3页
3/11
第 21 页精品文档---下载后可任意编辑075-变电站主要电气设备.ppt 1、变电站主要电气设备变压器高压开关电器互感器补偿装置疼惜电器继电疼惜电主接线配电装置 n 一.变压器 n 下列图是我们常见的两种变压器:变压器干式变压器油浸式变压器 n 变压器的主体构造:1、铁芯 2、绕组变压器变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、疼惜装置 n 铁芯铁芯的作用是变压器的主磁路铁芯的材料 0.35~0.5mm 厚的硅钢片铁芯形式电力变压器主要接受芯式结构变压器 n 变压器绕组:绕组是变压器的电路部分铜或铝导线包绕绝缘纸以后绕制而成。n 绕组是变压器的电路部分,接受铜线或铝线绕制而成,原、副绕组同心地套在铁芯柱上。为便于绝缘,一般低压绕组在里,高压绕组在外,但大容量的低压大电流变压器,考虑到引出线工艺困难,往往把低压绕组套在高压绕组的外面。变压器 n 变压器的 2、附件:1-铭牌;2-信号式温度计;3-吸湿器;4-油标;5-储油柜;6-平安气道 7-气体继电器;8-高压套管;9-低压套管;10-分接开关;11-油箱;12-放油阀门;13-器身;14-接地板;15-小车变压器变压器的结构——铁芯、绕组、分接开关、绝缘、油箱、冷却器、疼惜装置 n 变压器 n 变压器 nn 变压器工作原理 n 变压器 n 变压器油箱是装器身和变压器油的,为了便于散热,有的箱壁上焊有散热管。变压器油的作用是绝缘和冷却。n 与电源相连的线圈,接收沟通电能,称为一次绕组;与负载相连的线圈,送出沟通电能,称为二次绕组;同时交链一次,二次绕组的磁通量的相量为 φm,该磁第 22 页精品文档---下载后可任意编辑通量称为主磁通;变压器工作原理变压器原理图〔图 3-1〕n 若一次、二次绕组的电压、电动势的瞬时值均按正弦规律 3、转变,则有不计铁心损失,依据能量守恒原理可得由此得出一次、二次绕组电压和电流有效值的关系:令 K=N1/N2,称为匝比〔亦称电压比〕,则变压器工作原理 n 变压器变压器的铭牌参数:每台变压器都有一铭牌,上面标注着型号、额定值及其它数据,便于用户了解变压器的运行性能。电力变压器产品型号 SL7-315/10产品编号额定容量 315kV·A 使用条件户外式额定电压 10000/400V冷却条件 ONAN 额定电流 18.2/454.7A 短路电压 4%额定频率 50Hz 器身吊重 765kg 相数三相油重 380kg 联接组别 Yyno 总重 1525kg 制造厂生产日期图 1-4 电力变压器铭牌示意图 n 变压器工作原理额定容量SN...
