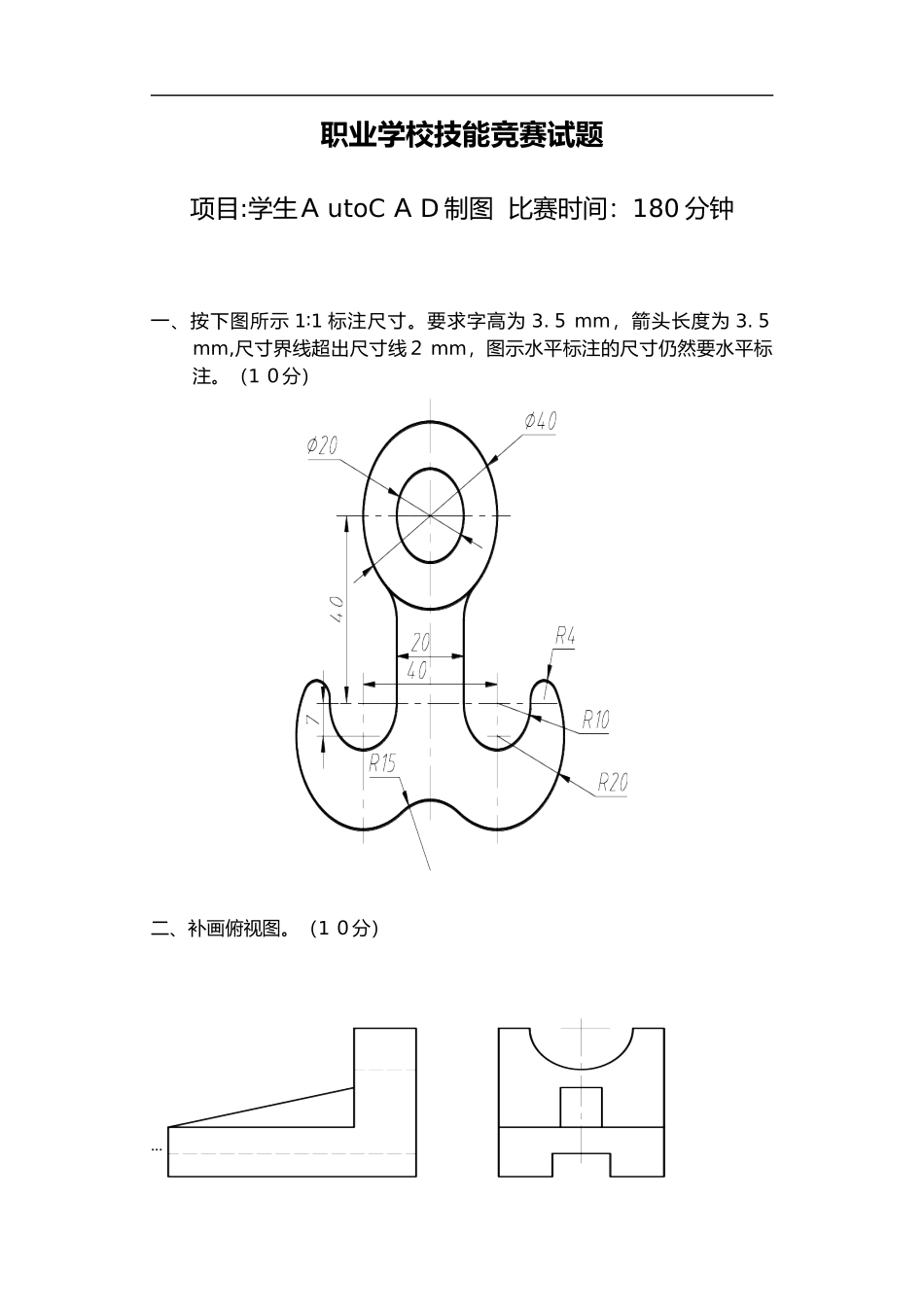

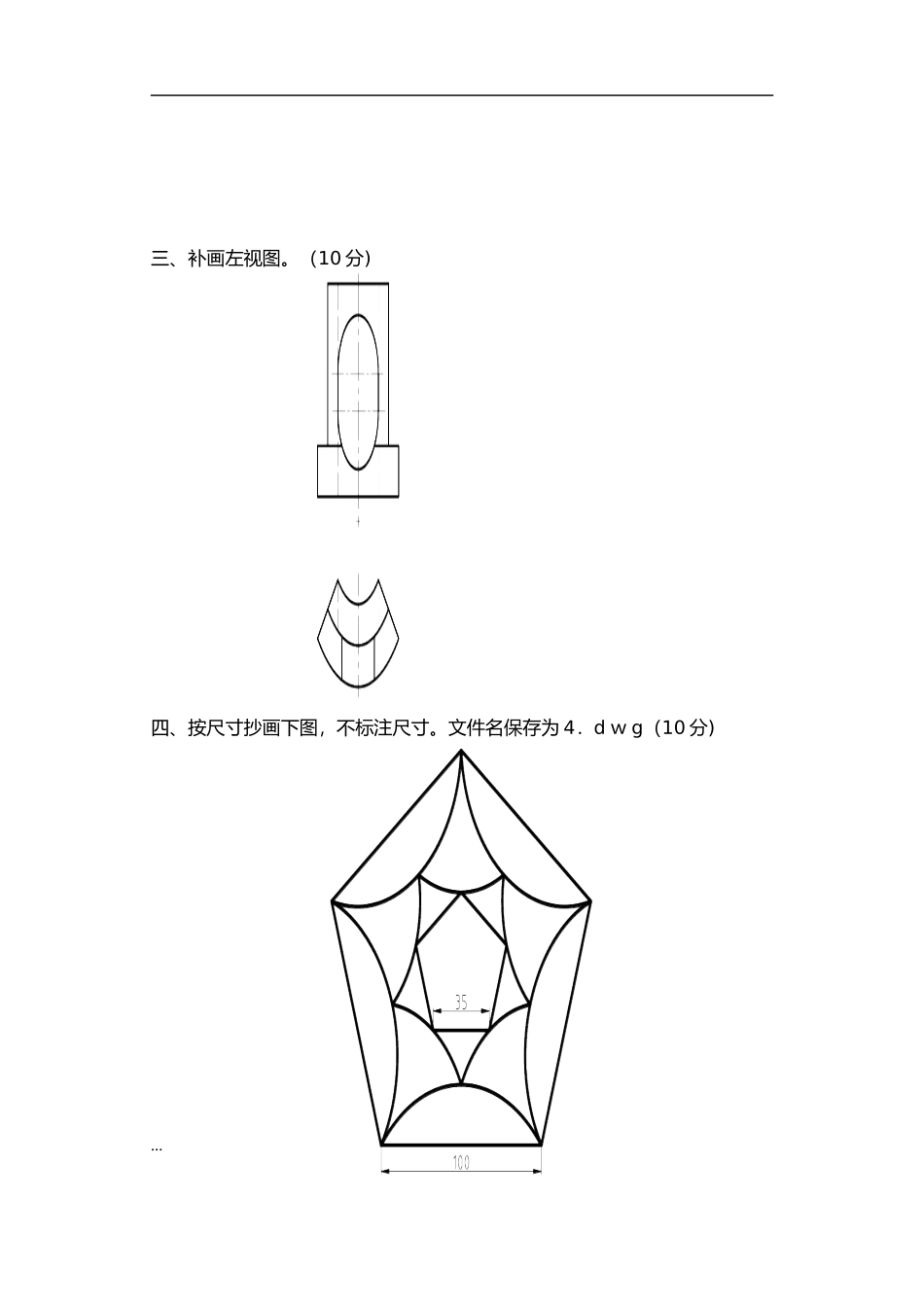

职业学校技能竞赛试题项目:学生ＡutoCＡD制图比赛时间：180分钟一、按下图所示1∶1标注尺寸。要求字高为3.５mm，箭头长度为3.５mm,尺寸界线超出尺寸线２mm，图示水平标注的尺寸仍然要水平标注。（1０分）二、补画俯视图。（1０分）...三、补画左视图。（10分)四、按尺寸抄画下图，不标注尺寸。文件名保存为4．dｗg（10分)...五、抄画零件图,图纸幅面为A3。(6０分)文件名保存为5．dwg...2０１1年技能节--－--ＡuｔoCAD技能竞赛须知请认真阅读，否则，事后的抱怨将不被接受。一、选手须知1.参赛选手必须提前15分钟到场、抽签。迟到15分钟取消比赛资格。。2．参赛选手必须按指定座位号参加竞赛。3.参赛选手应严格遵守赛场纪律,除携带竞赛必备的用具(笔、尺）外，不准带入技术资料和任何工具书。所有通讯工具一律不得带入竞赛现场。4．参赛选手在竞赛过程中不得擅自离开赛场,如有特殊情况，需经裁判人员同意后作特殊处理。５.参赛选手在竞赛过程中,如遇问题需举手向裁判人员示意，经裁判人员同意后再发言，选手之间相互询问按作弊行为处理。...6.在竞赛规定时间结束时应立即停止答题或操作，不得以任何理由拖延竞赛时间。7.如遇死机等突发情况，请及时报告裁判，并服从裁判裁决。8．如果选手提前结束竞赛,应举手向裁判员示意提前结束操作。竞赛终止时间由裁判员记录，选手提前结束比赛后不得再进行任何操作。二、试卷说明1．本试卷共两部分,考试时间为１２0分钟。满分为１00分。全部在计算机上完成答题。２．第一部分的文件名格式为:姓名1.dwg，第二部分的文件名格式为：姓名2.ｄwg。3．保存前把绘制的内容最大化显示在绘图区域（可双击鼠标滚轮完成)。4．完成任务后，上传文件,经老师确认已经上交后方可关机。5．选手得分大于等于95分时，每提前五分钟交卷加五分。否则,提前交卷不加分。注:本说明和须知解释权归裁判长。2011年5月2０11年AｕtoCAD技能竞赛试题...第一部分(满分4０分）1.基本体为三棱锥,被一个正垂面切割，补画三个视图的缺线。(１０分）２.基本体为圆柱体，被一个正垂面切割，补画左视图。(10分）３.抄画下图，各圆均相切。（10分)...4．抄画下图,内接的为正五边形。(10分）第二部分（满分60分）5．抄画零件图(60分）...其中绘图环境设置5分，图形绘制30分，尺寸标注20分，文字与图框５分。...2011年技能节-－-－-ＡutoＣAD技能竞赛须知请认真阅读,否则，事后的抱怨将不被接受。一、选手须知1．参赛选手必须提前15分钟到场、抽签。迟到１5分钟取消比赛资格。。...2．参赛选手必须按指定座位号参加竞赛。３．参赛选手应严格遵守赛场纪律,除携带竞赛必备的用具（笔、尺)外,不准带入技术资料和任何工具书。所有通讯工具一律不得带入竞赛现场。４.参赛选手在竞赛过程中不得擅自离开赛场，如有特殊情况,需经裁判人员同意后作特殊处理。5．参赛选手在竞赛过程中，如遇问题需举手向裁判人员示意，经裁判人员同意后再发言，选手之间相互询问按作弊行为处理。６．在竞赛规定时间结束时应立即停止答题或操作，不得以任何理由拖延竞赛时间。7．如遇死机等突发情况，请及时报告裁判,并服从裁判裁决。8．如果选手提前结束竞赛,应举手向裁判员示意提前结束操作。竞赛终止时间由裁判员记录,选手提前结束比赛后不得再进行任何操作。二、试卷说明1.本试卷共两部分，考试时间为120分钟。满分为100分。全部在计算机上完成答题。2.第一部分的文件名格式为：姓名1.ｄwｇ,第二部分的文件名格式为：姓名2.dwｇ。3．保存前把绘制的内容最大化显示在绘图区域（可双击鼠标滚轮完成）。4.完成任务后，上传文件，经老师确认已经上交后方可关机。5.选手得分大于等于95分时,每提前五分钟交卷加五分。否则,提前交卷不加分。注:本说明和须知解释权归裁判长。...2011年5月2011年ＡutoCAD技能竞赛试题第一部分（满分40分)1.基本体为三棱锥，被一个正垂面切割，补画三个视图的缺线。（10分)2．基本体为圆柱体，被一个正垂面切割，补画左视图。(10分)...3.抄画下图,各圆均相切。(１0分）4．抄画下图,内接的为正五边形。(10分）...第二部分(满分60分)5.抄画零件图（６0分)其中绘图环境设置5分，图形绘制30分,...
