二期住宅小区水电施工组织设计VIP免费

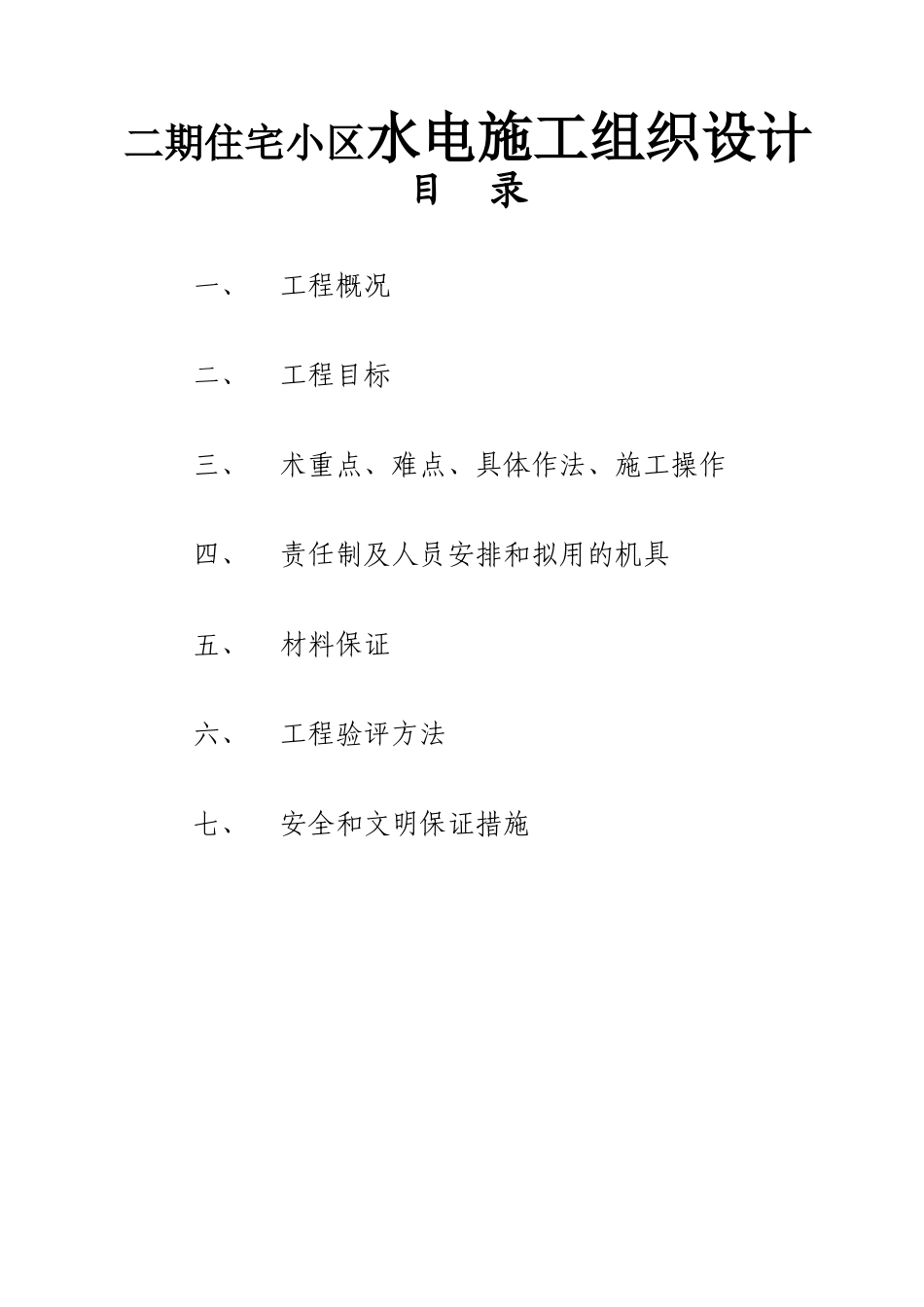

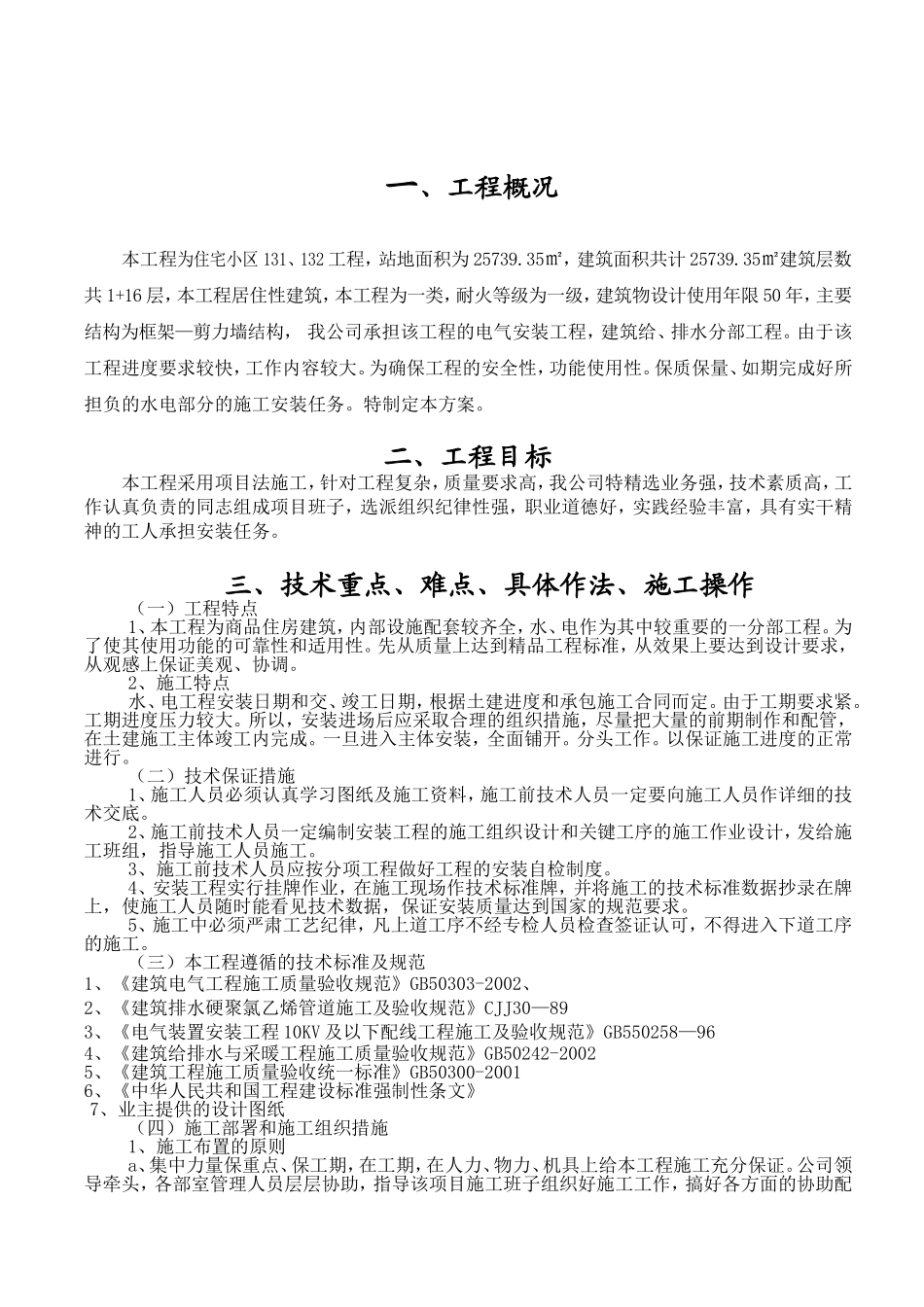

二期住宅小区水电施工组织设计目录一、工程概况二、工程目标三、术重点、难点、具体作法、施工操作四、责任制及人员安排和拟用的机具五、材料保证六、工程验评方法七、安全和文明保证措施一、工程概况本工程为住宅小区131、132工程，站地面积为25739.35㎡，建筑面积共计25739.35㎡建筑层数共1+16层，本工程居住性建筑，本工程为一类，耐火等级为一级，建筑物设计使用年限50年，主要结构为框架—剪力墙结构，我公司承担该工程的电气安装工程，建筑给、排水分部工程。由于该工程进度要求较快，工作内容较大。为确保工程的安全性，功能使用性。保质保量、如期完成好所担负的水电部分的施工安装任务。特制定本方案。二、工程目标本工程采用项目法施工，针对工程复杂，质量要求高，我公司特精选业务强，技术素质高，工作认真负责的同志组成项目班子，选派组织纪律性强，职业道德好，实践经验丰富，具有实干精神的工人承担安装任务。三、技术重点、难点、具体作法、施工操作（一）工程特点1、本工程为商品住房建筑，内部设施配套较齐全，水、电作为其中较重要的一分部工程。为了使其使用功能的可靠性和适用性。先从质量上达到精品工程标准，从效果上要达到设计要求，从观感上保证美观、协调。2、施工特点水、电工程安装日期和交、竣工日期，根据土建进度和承包施工合同而定。由于工期要求紧。工期进度压力较大。所以，安装进场后应采取合理的组织措施，尽量把大量的前期制作和配管，在土建施工主体竣工内完成。一旦进入主体安装，全面铺开。分头工作。以保证施工进度的正常进行。（二）技术保证措施1、施工人员必须认真学习图纸及施工资料，施工前技术人员一定要向施工人员作详细的技术交底。2、施工前技术人员一定编制安装工程的施工组织设计和关键工序的施工作业设计，发给施工班组，指导施工人员施工。3、施工前技术人员应按分项工程做好工程的安装自检制度。4、安装工程实行挂牌作业，在施工现场作技术标准牌，并将施工的技术标准数据抄录在牌上，使施工人员随时能看见技术数据，保证安装质量达到国家的规范要求。5、施工中必须严肃工艺纪律，凡上道工序不经专检人员检查签证认可，不得进入下道工序的施工。（三）本工程遵循的技术标准及规范1、《建筑电气工程施工质量验收规范》GB50303-2002、2、《建筑排水硬聚氯乙烯管道施工及验收规范》CJJ30—893、《电气装置安装工程10KV及以下配线工程施工及验收规范》GB550258—964、《建筑给排水与采暖工程施工质量验收规范》GB50242-20025、《建筑工程施工质量验收统一标准》GB50300-20016、《中华人民共和国工程建设标准强制性条文》7、业主提供的设计图纸（四）施工部署和施工组织措施1、施工布置的原则a、集中力量保重点、保工期，在工期，在人力、物力、机具上给本工程施工充分保证。公司领导牵头，各部室管理人员层层协助，指导该项目施工班子组织好施工工作，搞好各方面的协助配合。B、突击难点、重点，特别是工程主体的安装，分好作业段，按目标可靠目地。C、推行先进施工方法和施工机具，提高机械化作业水平，安装施工中，应大量采用电动和液压型工具，以减轻劳动强度和提高工效。（五）工作内容及设计要求A电气工程。本工程负荷等级为三级，由小区内变配电所引入照明低压电源，电压等级为380/220V，总装机容量为228KVA。线路敷设，从低压配电室至水泵房配电柜的电缆采用电缆沟敷设，一般电缆与消防电缆分开敷设，在桥架内的一般电缆与消防电源电缆用钢板分开敷设，达到防火要求。1、电气及照明安装工程1.1配管敷设1.2工艺流程测定箱盒位置→稳定箱盒→最短距离尺寸→切管→煨弯→管路连接→配合土建粉刷1.3暗配的电线管路宜沿最近线路，敷设并应减少弯曲，埋入墙内的或混凝土内的管子离表面净距不应小于15mm。1.4根据设计图纸和现场情况加工好各种盒、箱、管弯、钢管煨弯采用冷煨弯，一段管径为20mm以下时用手扳煨弯器，管径为25及以上时，使用液压煨管器，对于PVC管一般采用弹簧插入管内弯曲。管子断口处应平齐不歪斜，刮锉干净。1.5以土建弹出的水平线为基准，根据设计图纸要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。1.6...
