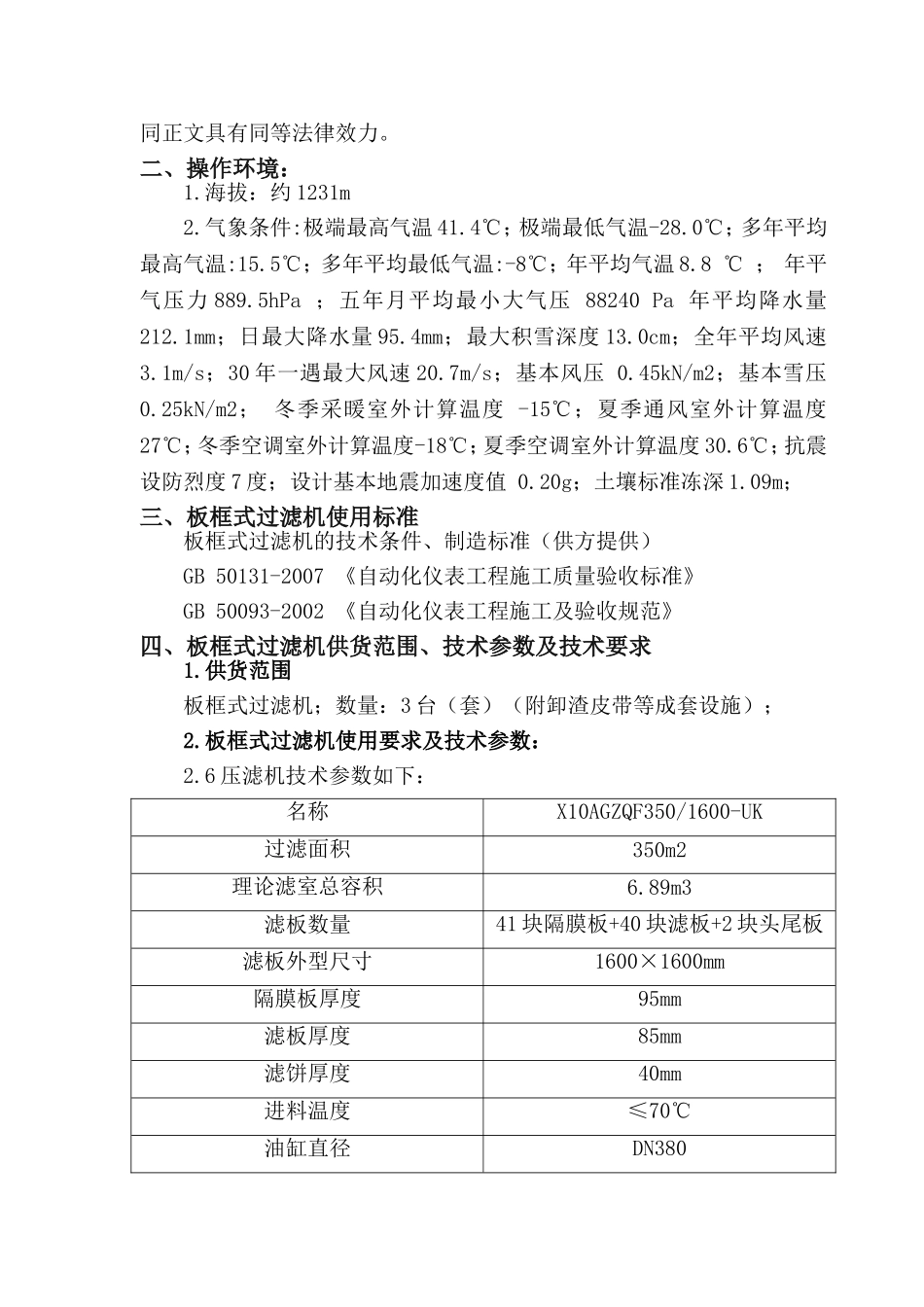

板框式过滤机成套设备技术规格书技术规格书一、总则1.它提出了板框式过滤机功能设计、结构、性能、安装、调试和验收等方面的技术要求。2.本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规格书要求、相关标准及符合现场工艺生产要求的优质产品。3.供方对供货设备的成套性和总体性能负全部责任，保证达到系统设计要求和满足运行需要。因供方所供设备由于选型、制造质量等问题导致设备无法正常运行，供方负责更换有质量缺陷的设备并承担需方由此产生的全部损失。板框式过滤机的安装调试由供方全权负责。4.本规格书所使用的标准如遇与供方所执行的标准发生矛盾时，根据国家标准、行业规范、及检验大纲按较高标准执行。5.语言及采用的单位：在所有有关技术文件中，文字和计量单位采用中文和国际单位制单位。6.对供方所供设备的要求：所有产品应具备有国家政府部门颁发的生产、制造、销售许可证或其他相关证明文件。7.设备的安装条件：本规格书所采购的设备的设计和制造应满足生产操作要求。8.如果供方没有以书面形式对本规格书的条文提出异议，则意味着供方提供的设备（或系统）完全符合本规格书的要求。9.本技术规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。二、操作环境：1.海拔：约1231m2.气象条件:极端最高气温41.4℃；极端最低气温-28.0℃；多年平均最高气温:15.5℃；多年平均最低气温:-8℃；年平均气温8.8℃；年平气压力889.5hPa；五年月平均最小大气压88240Pa年平均降水量212.1mm；日最大降水量95.4mm；最大积雪深度13.0cm；全年平均风速3.1m/s；30年一遇最大风速20.7m/s；基本风压0.45kN/m2；基本雪压0.25kN/m2；冬季采暖室外计算温度-15℃；夏季通风室外计算温度27℃；冬季空调室外计算温度-18℃；夏季空调室外计算温度30.6℃；抗震设防烈度7度；设计基本地震加速度值0.20g；土壤标准冻深1.09m；三、板框式过滤机使用标准板框式过滤机的技术条件、制造标准（供方提供）GB50131-2007《自动化仪表工程施工质量验收标准》GB50093-2002《自动化仪表工程施工及验收规范》四、板框式过滤机供货范围、技术参数及技术要求1.供货范围板框式过滤机；数量：3台（套）（附卸渣皮带等成套设施）；2.板框式过滤机使用要求及技术参数：2.6压滤机技术参数如下：名称X10AGZQF350/1600-UK过滤面积350m2理论滤室总容积6.89m3滤板数量41块隔膜板+40块滤板+2块头尾板滤板外型尺寸1600×1600mm隔膜板厚度95mm滤板厚度85mm滤饼厚度40mm进料温度≤70℃油缸直径DN380油缸行程1250mm进料压力0.6Mpa压榨压力1.0Mpa最高液压压紧压力25MPa最大液压保护压力29Mpa地脚参考距离9455mm整机参考重量27t液压站电机功率4Kw+4Kw3.供方的工作范围3.1供方的工作范围包括以下内容：1）设备的成套和完整性由供方负全责，包括设备必配的附件和安装材料，根据工艺现场情况设计设备的安装位置（供方提出安装具体要求）。供方保证提供的设备是全新的、先进的、成熟的、完整的和安全可靠的，设备的技术性能完全符合该技术规格书的要求。2）设备的设备制造、检验、包装、运输。出厂前，应在工厂内通过设备的模拟试验等有关项目。供方应对设备进行出厂检验，并提供产品合格证。3）现场安装、调试、试运行和最终验收及技术文件的提供、售后服务等。供方应明确对设备的质量承诺和售后服务承诺。负责完成设备的安装、调试工作，解决在调试过程中发现的设计和制造等问题。4）需方操作人员的培训5）投标时供方应提供设备相关技术文件和图纸，并对设备使用等情况作明确的说明3.2所采购设备的供货范围应包括以下内容：1）全套设备及设备附件。序号名称数量规格型号生产厂家1压滤机机架1套X10AGZFQ350/1600-UK兴源2隔膜滤板41块尺寸：1600×1600×90兴源外形：H型材质：增强型聚丙烯3厢式滤板40块尺寸：1600×1600×85外形：H型材质：增强型聚丙烯兴源4液压系统1套机型配套4kw+4kw液压阀件：德国力士乐，北京华德5拉板系统1套机型配套功率1.1kw拉板变频电机：南阳电机6电控柜1套机型配套PLC:西门子S7-200系列变频器：A...
