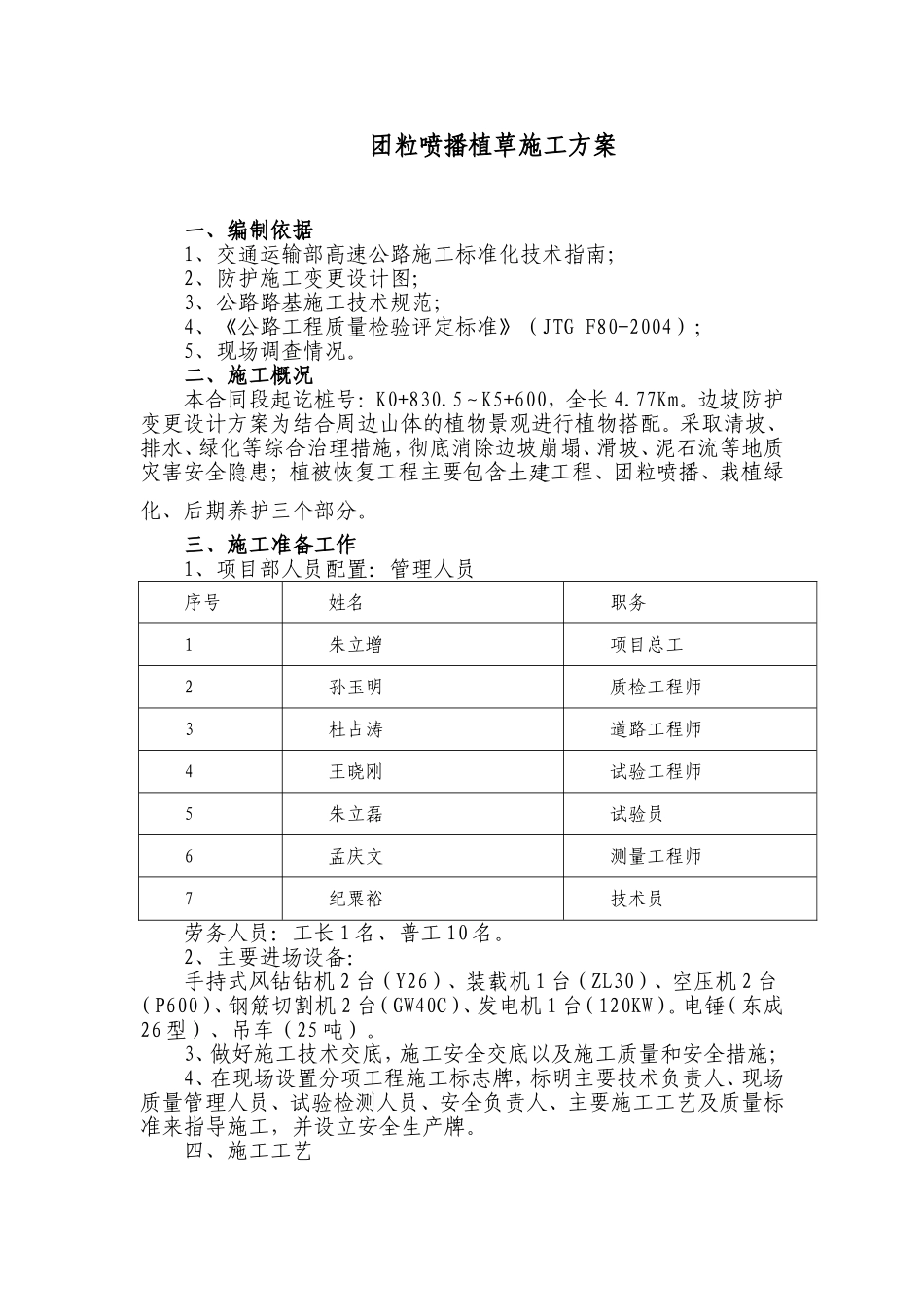

团粒喷播植草施工方案一、编制依据1、交通运输部高速公路施工标准化技术指南；2、防护施工变更设计图；3、公路路基施工技术规范；4、《公路工程质量检验评定标准》（JTGF80-2004）；5、现场调查情况。二、施工概况本合同段起讫桩号：K0+830.5～K5+600，全长4.77Km。边坡防护变更设计方案为结合周边山体的植物景观进行植物搭配。采取清坡、排水、绿化等综合治理措施，彻底消除边坡崩塌、滑坡、泥石流等地质灾害安全隐患；植被恢复工程主要包含土建工程、团粒喷播、栽植绿化、后期养护三个部分。三、施工准备工作1、项目部人员配置：管理人员序号姓名职务1朱立增项目总工2孙玉明质检工程师3杜占涛道路工程师4王晓刚试验工程师5朱立磊试验员6孟庆文测量工程师7纪粟裕技术员劳务人员：工长1名、普工10名。2、主要进场设备：手持式风钻钻机2台（Y26）、装载机1台（ZL30）、空压机2台（P600）、钢筋切割机2台（GW40C）、发电机1台（120KW）。电锤（东成26型）、吊车（25吨）。3、做好施工技术交底，施工安全交底以及施工质量和安全措施；4、在现场设置分项工程施工标志牌，标明主要技术负责人、现场质量管理人员、试验检测人员、安全负责人、主要施工工艺及质量标准来指导施工，并设立安全生产牌。四、施工工艺工艺流程：修筑截排水沟清理、平整坡面挂网坡面潮润喷射基材混合物养护。1、修筑截排水沟在坡顶沿山形走势修筑坡顶截水沟，在汇水量较大的部位修筑竖向排水沟，以便将山体汇水有组织的排出，避免水头对坡体和喷播后的植物冲刷，保证坡体的稳定性有利于植物生长。幵2、坡面清理清理坡面是将容易滑落、影响边坡稳定的岩石处理掉，使坡面平整以利于基材混合物和原始坡面的自然结合，同时以利于喷播施工，增加坡面绿化效果。清理后边坡坡度、坡面符合设计要求，岩面应无风化、无浮石，喷射前先用水冲洗干净。3、敷设金属网或主动防护网（1）敷设主动防护网施工工艺最下一级边坡为挂主动防护网加团粒喷播，主动防护网锚杆直径规格为A16，以上边坡为挂铁丝网加团粒喷播。覆盖层材料可采用草帘或无纺布或水保型植生带等三种型式。交错布置的支撑绳构成的每一个挂网单元各铺设一张4m×4m的钢绳网，GPS3型系统钢绳网下满铺格栅网。每张钢绳网用一根中A8的缝合绳与支撑绳联结。纵横交错的中A16纵横向支撑绳与4.5×4.5m正方形模式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉，支撑绳构成的每个4.5x4.5m(或4.5x2.5m)网格内铺设一张DO/08/300/4×4m(或4×2m)塑钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合联结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设小网孔的SO/2.2/50型格栅网，以阻止小尺寸岩块的塌落。施工顺序及工艺:①对坡面防护区域的浮石进行清除。②放线测量确定锚杆孔径(根据地形条件，孔间距可有O.3m的调整量)，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20mm，深15mm③按设计深度钻凿锚杆孔并以高压气清孔，孔深应比设计锚轩长度长5cm以上，孔径不小于A42mm;当受凿岩土设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于A35mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15-30度，以达到同样的锚固效果。④注浆并插入锚杆(锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表)，采用不低于20号的水泥砂浆，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天。⑤安装纵横向支撑绳，张拉紧后两端各用2-4个(支撑绳长度小于15米时为2个，大于30米时为4个，其间为3个)绳卡与锚轩外露环套固定连接。⑥从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑网间用A1.2铁丝按1m间距进行扎结(有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下)。⑦从上向下铺设钢绳网并缝合，缝合绳为A8钢绳，每张钢绳网均用一根长约31m(或27m)的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个...
