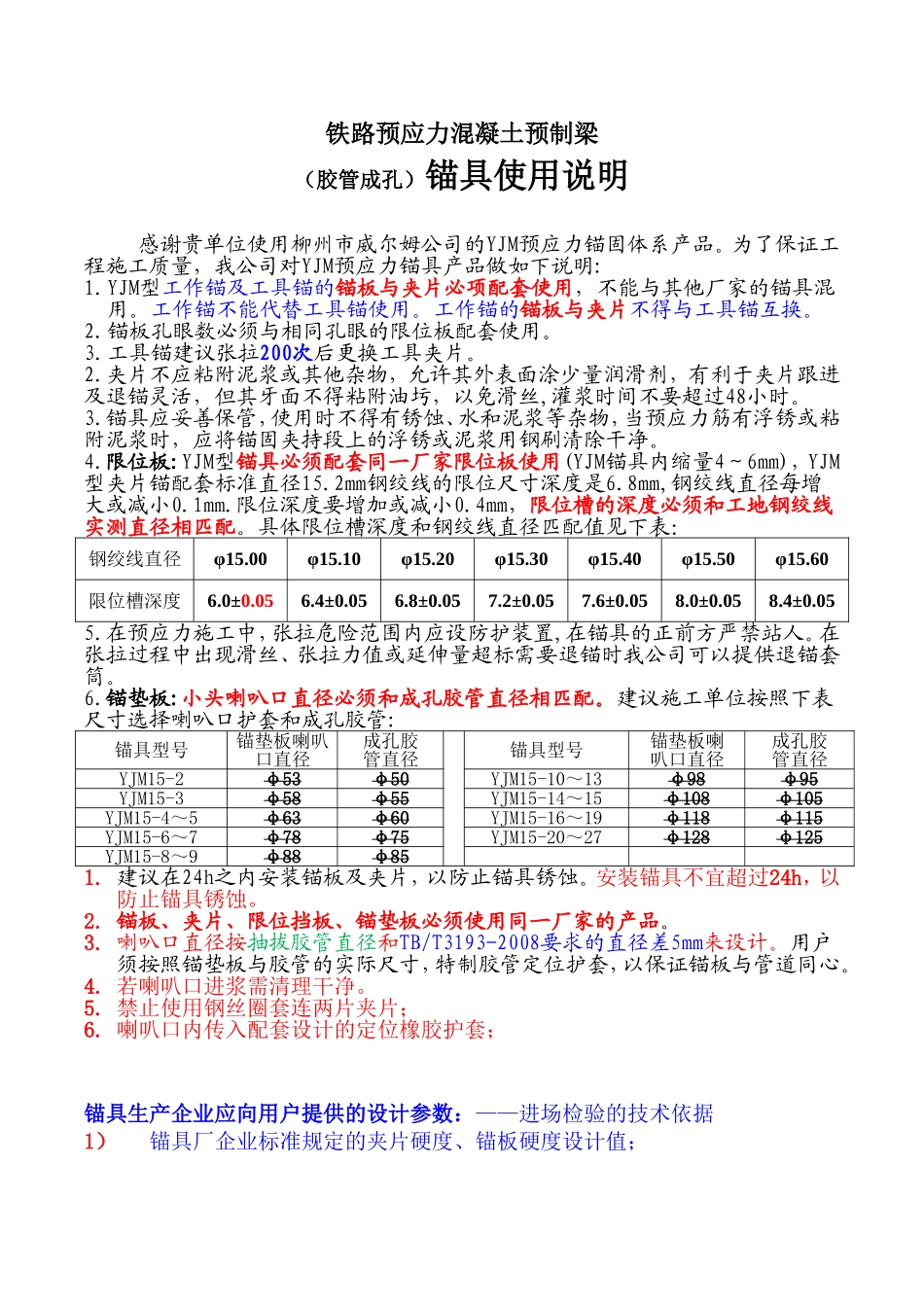

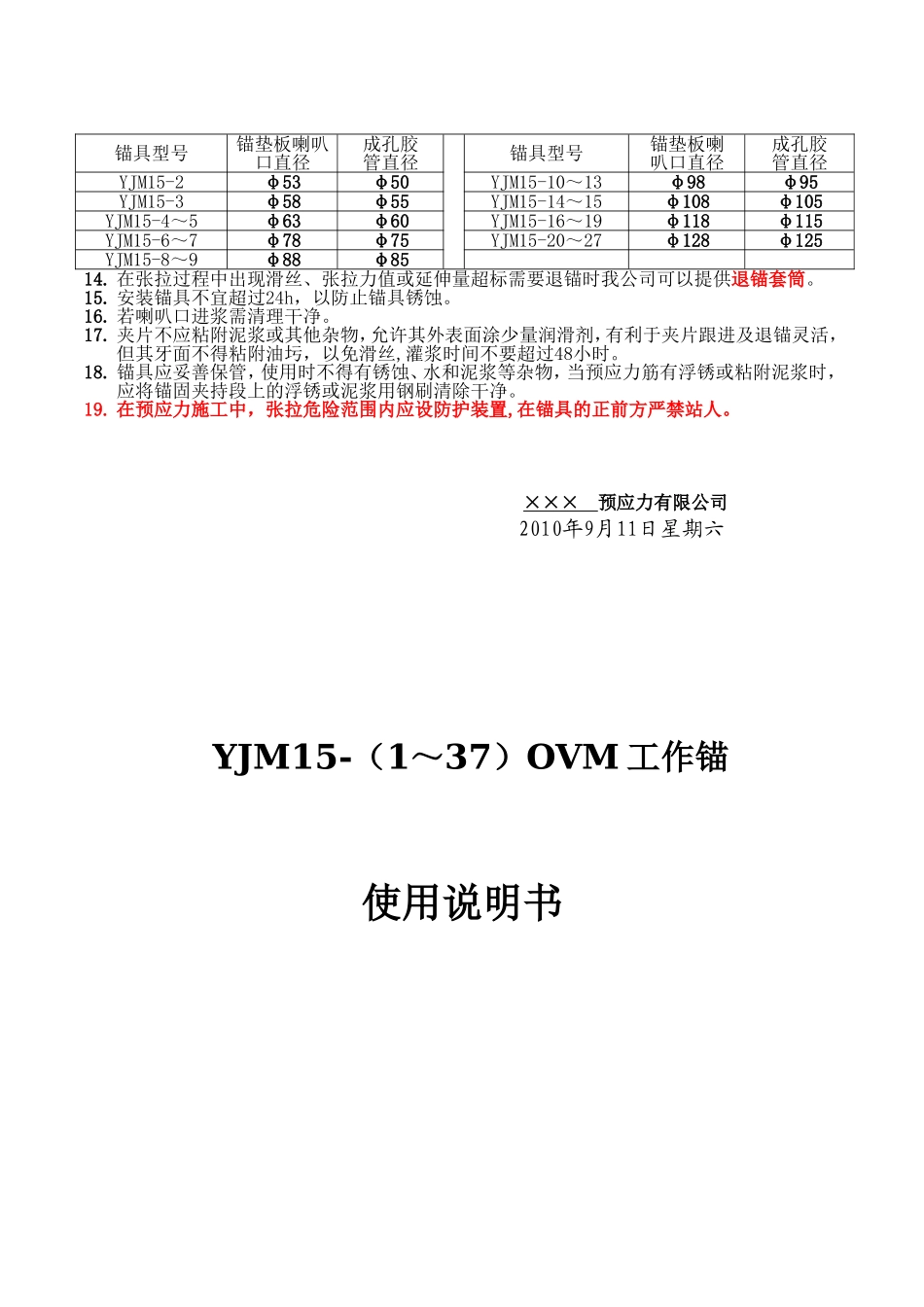

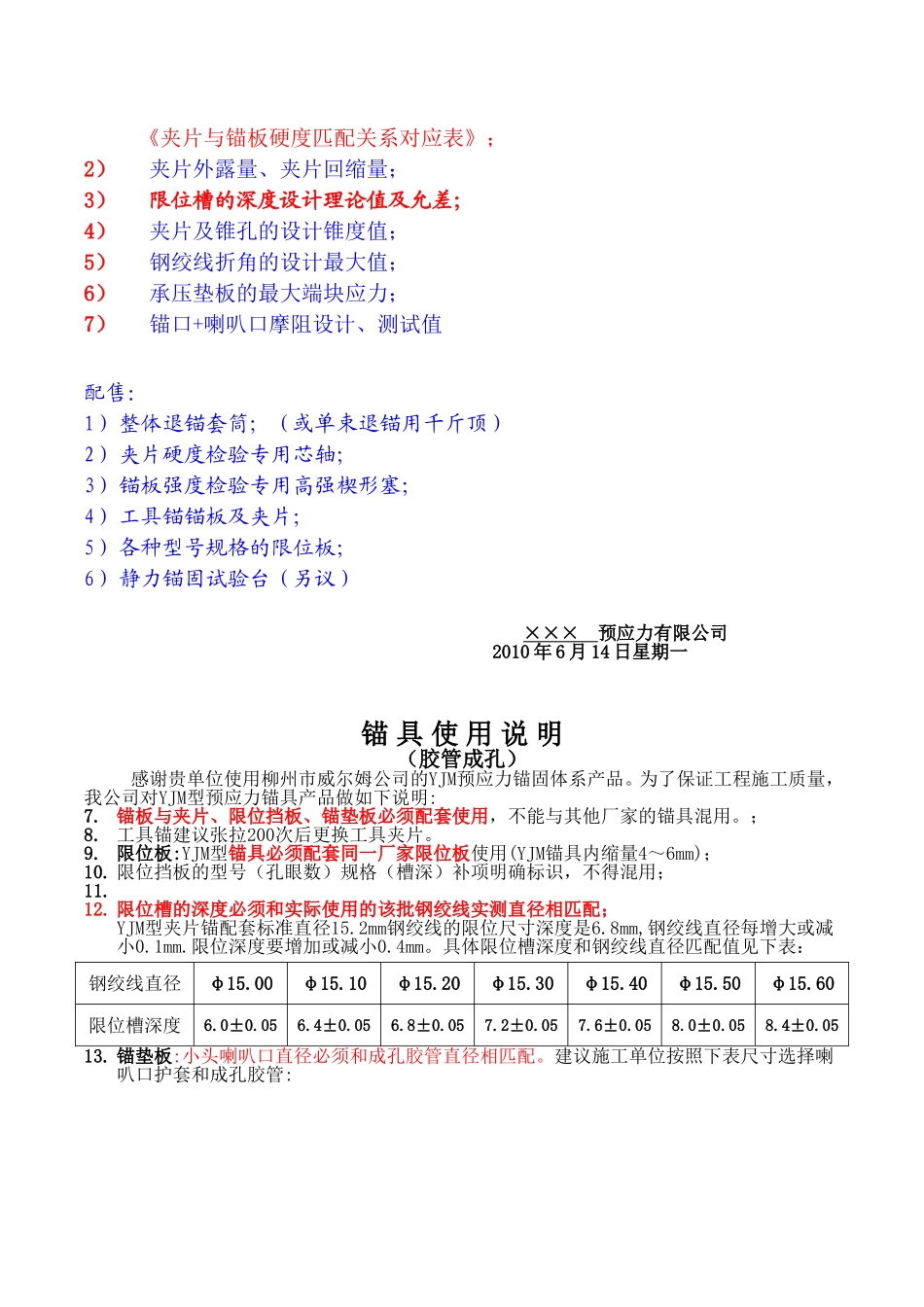

铁路预应力混凝土预制梁（胶管成孔）锚具使用说明感谢贵单位使用柳州市威尔姆公司的YJM预应力锚固体系产品。为了保证工程施工质量，我公司对YJM预应力锚具产品做如下说明:1.YJM型工作锚及工具锚的锚板与夹片必项配套使用，不能与其他厂家的锚具混用。工作锚不能代替工具锚使用。工作锚的锚板与夹片不得与工具锚互换。2.锚板孔眼数必须与相同孔眼的限位板配套使用。3.工具锚建议张拉200次后更换工具夹片。2.夹片不应粘附泥浆或其他杂物，允许其外表面涂少量润滑剂，有利于夹片跟进及退锚灵活，但其牙面不得粘附油圬，以免滑丝,灌浆时间不要超过48小时。3.锚具应妥善保管，使用时不得有锈蚀、水和泥浆等杂物，当预应力筋有浮锈或粘附泥浆时，应将锚固夹持段上的浮锈或泥浆用钢刷清除干净。4.限位板:YJM型锚具必须配套同一厂家限位板使用(YJM锚具内缩量4～6mm)，YJM型夹片锚配套标准直径15.2mm钢绞线的限位尺寸深度是6.8mm,钢绞线直径每增大或减小0.1mm.限位深度要增加或减小0.4mm，限位槽的深度必须和工地钢绞线实测直径相匹配。具体限位槽深度和钢绞线直径匹配值见下表：钢绞线直径φ15.00φ15.10φ15.20φ15.30φ15.40φ15.50φ15.60限位槽深度6.0±0.056.4±0.056.8±0.057.2±0.057.6±0.058.0±0.058.4±0.055.在预应力施工中，张拉危险范围内应设防护装置,在锚具的正前方严禁站人。在张拉过程中出现滑丝、张拉力值或延伸量超标需要退锚时我公司可以提供退锚套筒。6.锚垫板:小头喇叭口直径必须和成孔胶管直径相匹配。建议施工单位按照下表尺寸选择喇叭口护套和成孔胶管:锚具型号锚垫板喇叭口直径成孔胶管直径锚具型号锚垫板喇叭口直径成孔胶管直径YJM15-2φ53φ50YJM15-10～13φ98φ95YJM15-3φ58φ55YJM15-14～15φ108φ105YJM15-4～5φ63φ60YJM15-16～19φ118φ115YJM15-6～7φ78φ75YJM15-20～27φ128φ125YJM15-8～9φ88φ851.建议在24h之内安装锚板及夹片，以防止锚具锈蚀。安装锚具不宜超过24h，以防止锚具锈蚀。2.锚板、夹片、限位挡板、锚垫板必须使用同一厂家的产品。3.喇叭口直径按抽拔胶管直径和TB/T3193-2008要求的直径差5mm来设计。用户须按照锚垫板与胶管的实际尺寸，特制胶管定位护套，以保证锚板与管道同心。4.若喇叭口进浆需清理干净。5.禁止使用钢丝圈套连两片夹片；6.喇叭口内传入配套设计的定位橡胶护套；锚具生产企业应向用户提供的设计参数：——进场检验的技术依据1）锚具厂企业标准规定的夹片硬度、锚板硬度设计值；《夹片与锚板硬度匹配关系对应表》；2）夹片外露量、夹片回缩量；3）限位槽的深度设计理论值及允差；4）夹片及锥孔的设计锥度值；5）钢绞线折角的设计最大值；6）承压垫板的最大端块应力；7）锚口+喇叭口摩阻设计、测试值配售：1）整体退锚套筒；（或单束退锚用千斤顶）2）夹片硬度检验专用芯轴；3）锚板强度检验专用高强楔形塞；4）工具锚锚板及夹片；5）各种型号规格的限位板；6）静力锚固试验台（另议）×××预应力有限公司2010年6月14日星期一锚具使用说明（胶管成孔）感谢贵单位使用柳州市威尔姆公司的YJM预应力锚固体系产品。为了保证工程施工质量，我公司对YJM型预应力锚具产品做如下说明:7.锚板与夹片、限位挡板、锚垫板必须配套使用，不能与其他厂家的锚具混用。；8.工具锚建议张拉200次后更换工具夹片。9.限位板:YJM型锚具必须配套同一厂家限位板使用(YJM锚具内缩量4～6mm)；10.限位挡板的型号（孔眼数）规格（槽深）补项明确标识，不得混用；11.12.限位槽的深度必须和实际使用的该批钢绞线实测直径相匹配；YJM型夹片锚配套标准直径15.2mm钢绞线的限位尺寸深度是6.8mm,钢绞线直径每增大或减小0.1mm.限位深度要增加或减小0.4mm。具体限位槽深度和钢绞线直径匹配值见下表：13.锚垫板:小头喇叭口直径必须和成孔胶管直径相匹配。建议施工单位按照下表尺寸选择喇叭口护套和成孔胶管:钢绞线直径φ15.00φ15.10φ15.20φ15.30φ15.40φ15.50φ15.60限位槽深度6.0±0.056.4±0.056.8±0.057.2±0.057.6±0.058.0±0.058.4±0.0514.在张拉过程中出现滑丝、张拉力值或延伸量超标需要退锚时我公司可以提供退锚套筒。15.安装锚具不宜超过...
