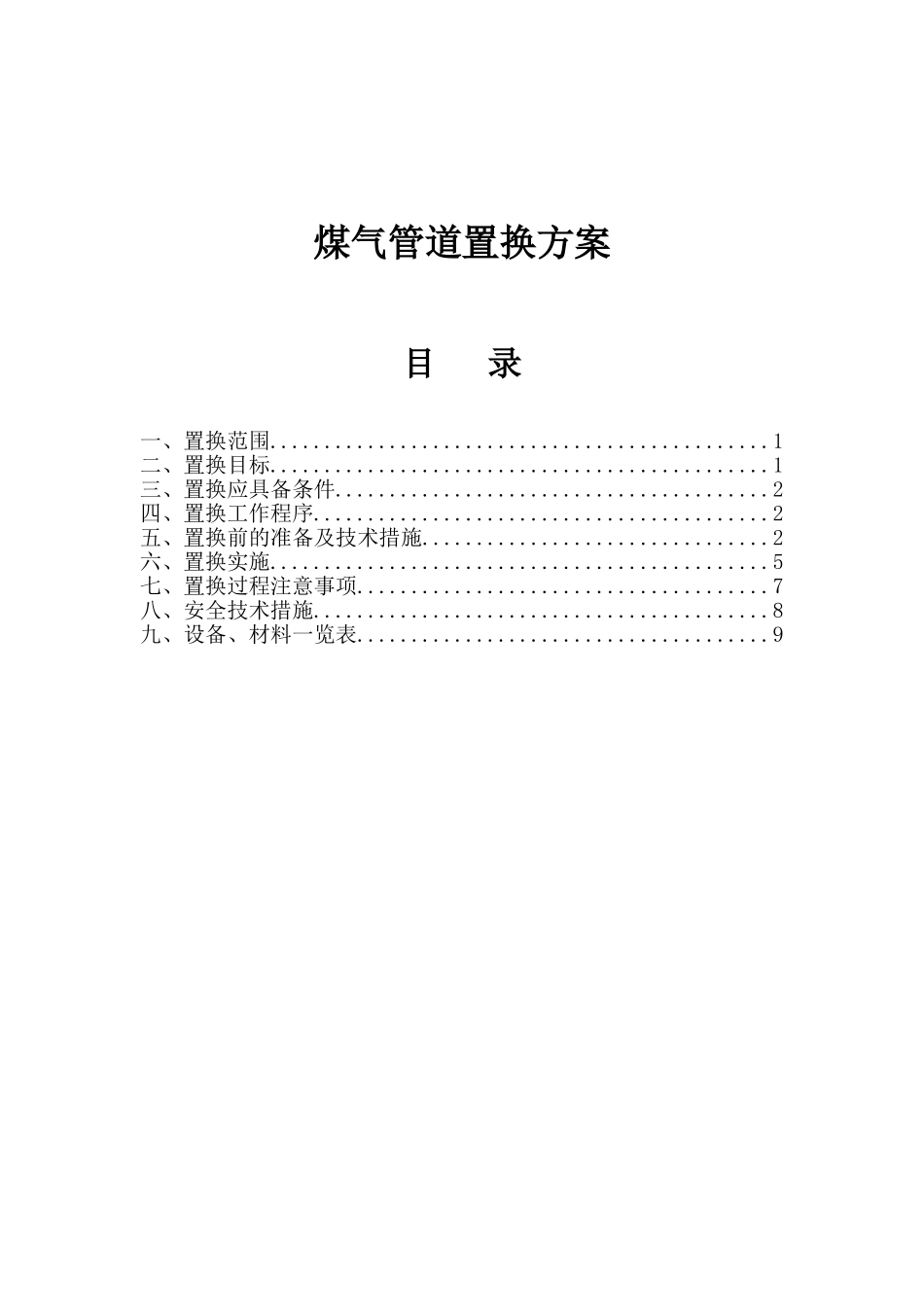

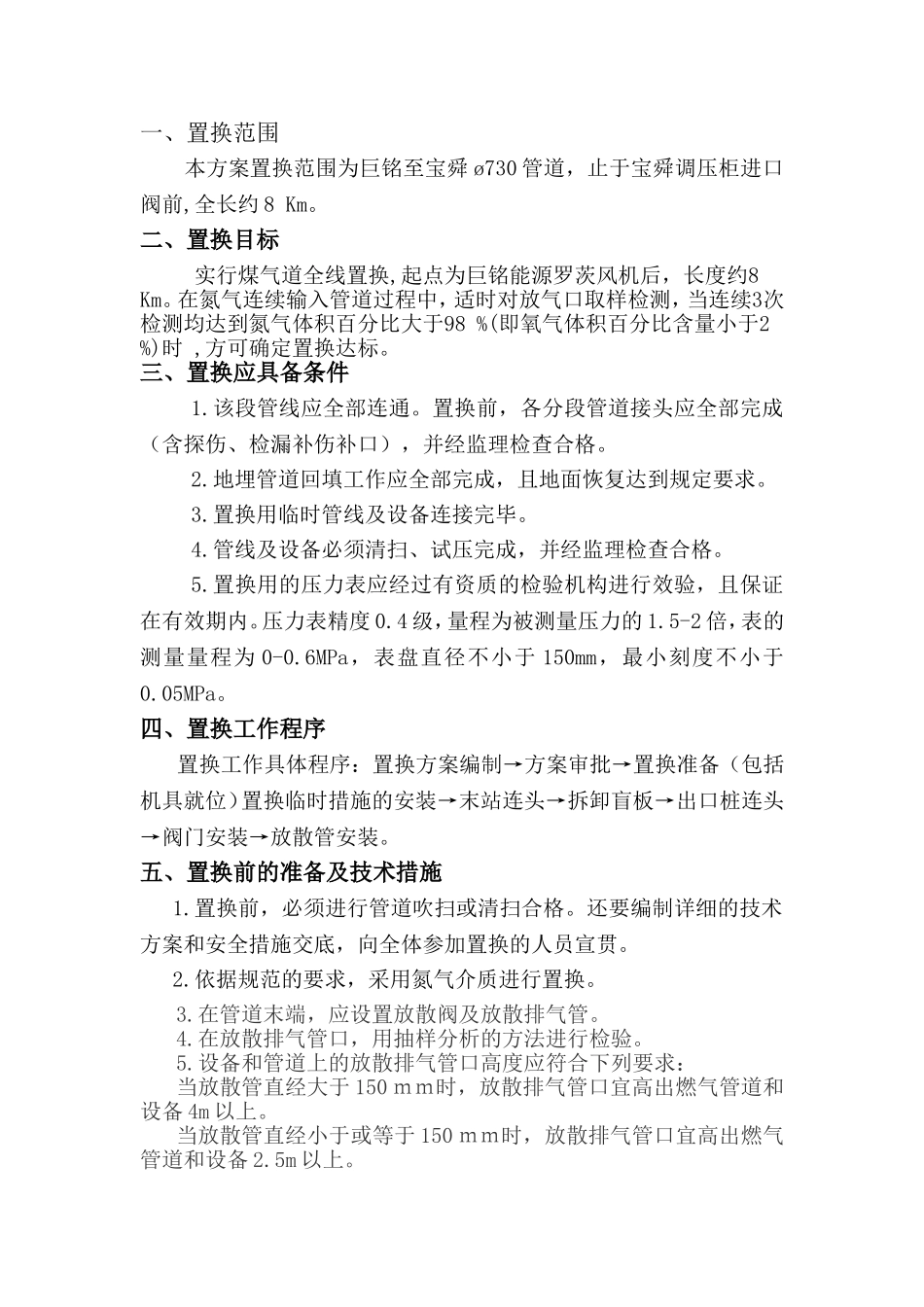

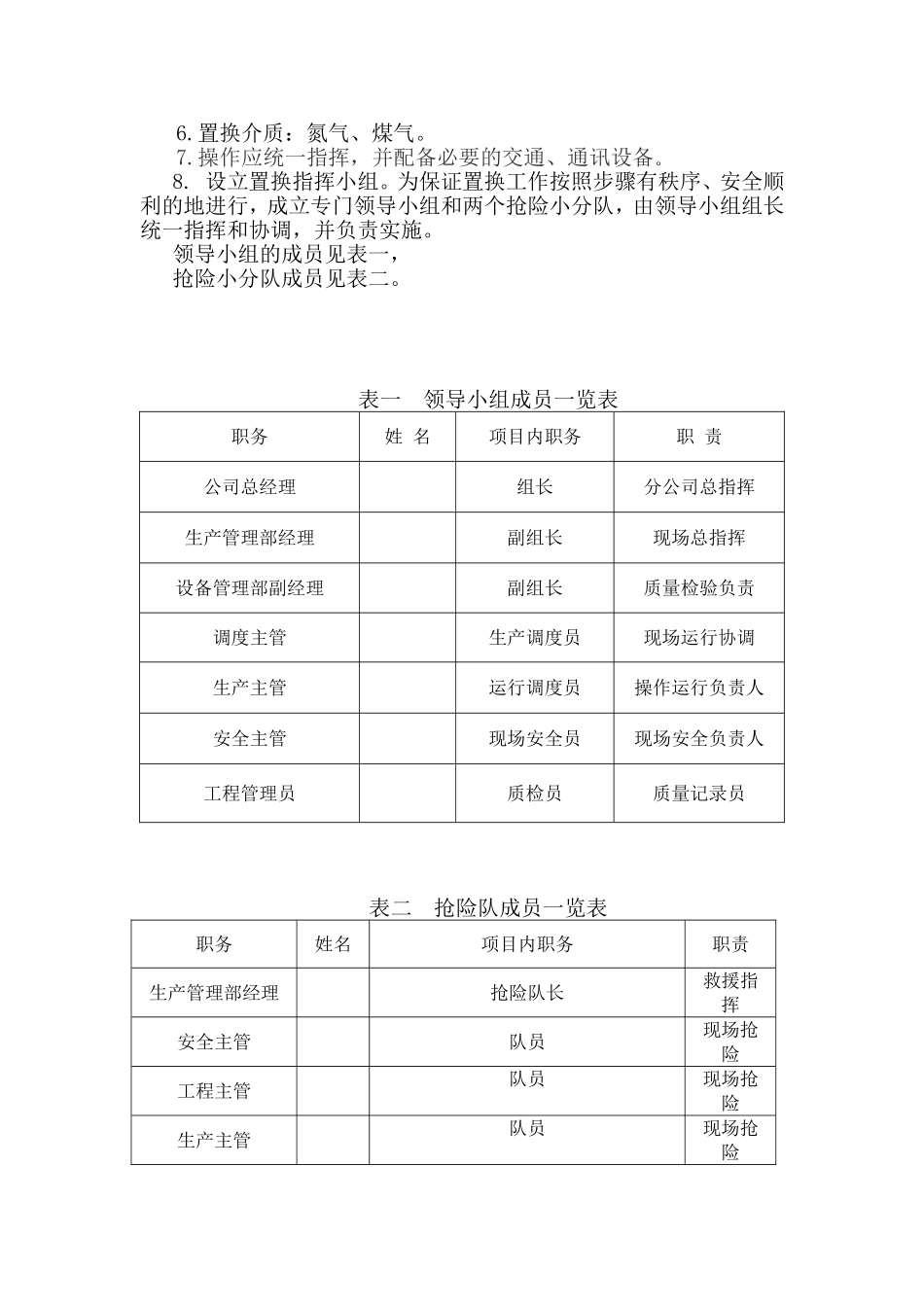

煤气管道置换方案目录一、置换范围..............................................1二、置换目标..............................................1三、置换应具备条件........................................2四、置换工作程序..........................................2五、置换前的准备及技术措施................................2六、置换实施..............................................5七、置换过程注意事项......................................7八、安全技术措施..........................................8九、设备、材料一览表......................................9一、置换范围本方案置换范围为巨铭至宝舜ø730管道，止于宝舜调压柜进口阀前,全长约8Km。二、置换目标实行煤气道全线置换,起点为巨铭能源罗茨风机后，长度约8Km。在氮气连续输入管道过程中，适时对放气口取样检测，当连续3次检测均达到氮气体积百分比大于98%(即氧气体积百分比含量小于2%)时,方可确定置换达标。三、置换应具备条件1.该段管线应全部连通。置换前，各分段管道接头应全部完成（含探伤、检漏补伤补口），并经监理检查合格。2.地埋管道回填工作应全部完成，且地面恢复达到规定要求。3.置换用临时管线及设备连接完毕。4.管线及设备必须清扫、试压完成，并经监理检查合格。5.置换用的压力表应经过有资质的检验机构进行效验，且保证在有效期内。压力表精度0.4级，量程为被测量压力的1.5-2倍，表的测量量程为0-0.6MPa，表盘直径不小于150mm，最小刻度不小于0.05MPa。四、置换工作程序置换工作具体程序：置换方案编制→方案审批→置换准备（包括机具就位）置换临时措施的安装→末站连头→拆卸盲板→出口桩连头→阀门安装→放散管安装。五、置换前的准备及技术措施1.置换前，必须进行管道吹扫或清扫合格。还要编制详细的技术方案和安全措施交底，向全体参加置换的人员宣贯。2.依据规范的要求，采用氮气介质进行置换。3.在管道末端，应设置放散阀及放散排气管。4.在放散排气管口，用抽样分析的方法进行检验。5.设备和管道上的放散排气管口高度应符合下列要求：当放散管直经大于150ｍｍ时，放散排气管口宜高出燃气管道和设备4m以上。当放散管直经小于或等于150ｍｍ时，放散排气管口宜高出燃气管道和设备2.5m以上。6.置换介质：氮气、煤气。7.操作应统一指挥，并配备必要的交通、通讯设备。8.设立置换指挥小组。为保证置换工作按照步骤有秩序、安全顺利的地进行，成立专门领导小组和两个抢险小分队，由领导小组组长统一指挥和协调，并负责实施。领导小组的成员见表一，抢险小分队成员见表二。表一领导小组成员一览表职务姓名项目内职务职责公司总经理组长分公司总指挥生产管理部经理副组长现场总指挥设备管理部副经理副组长质量检验负责调度主管生产调度员现场运行协调生产主管运行调度员操作运行负责人安全主管现场安全员现场安全负责人工程管理员质检员质量记录员表二抢险队成员一览表职务姓名项目内职务职责生产管理部经理抢险队长救援指挥安全主管队员现场抢险工程主管队员现场抢险生产主管队员现场抢险调度主管队员现场抢险⑴落实好各种材料设备、人员，并按时到位。⑵落实好技术措施及相关工种的操作人员培训。⑶落实好交通、照明、医疗器械和设施。⑷置换方案由技术人员、安全员对参加人员进行交底。⑸提前做好沿线的宣传工作、落实安全设施。⑹提前做好置换用的通信联络设施。六、置换实施1.管线整体吹扫完毕经检验合格，选用外购作为氮气源，经管道连接至调压站前阀门入口，放散口设置在宝瞬末站。2.在管线放散口端设一放空阀，并在管线首尾两端各加装一块压力表和温度计，监测压力及温度的变化。3.进气口用φ100mm、长3.5m的无缝钢管制成，调压站阀门前端放散管道上安装DN32阀门，并焊接在进气管上。4.全段氮气置换(1)确认管线段阀门处于关闭状态。(2)打开进气阀门,将高纯度氮气(≥99%)从风机出口处注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式检测仪进行检测,直至置换合格,并作好记录。关闭放气取样口的阀门,按原样安装相应的设备,并检查严密性。确认氮气置...
